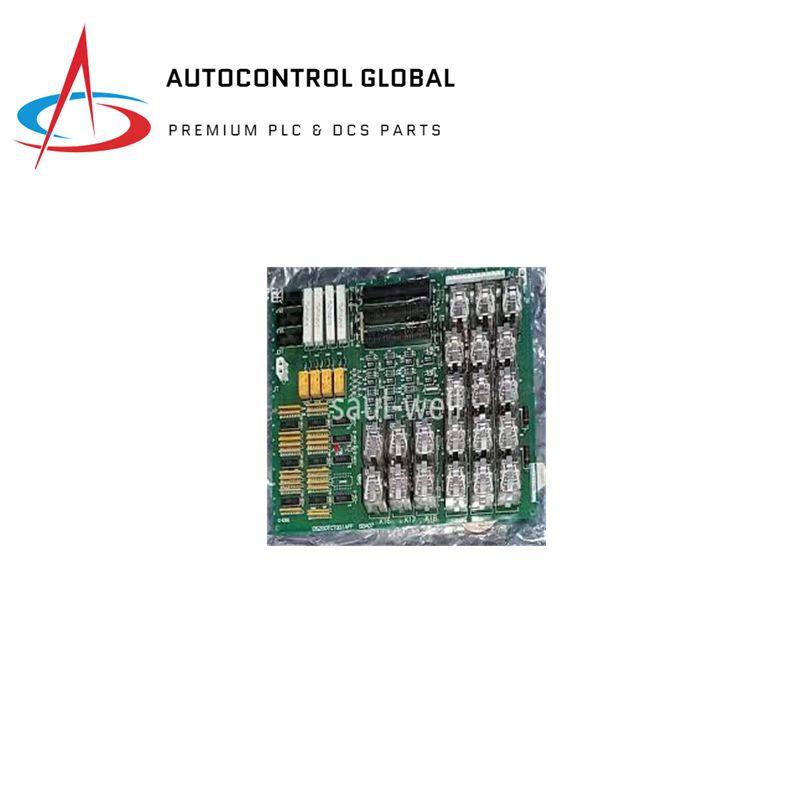

Плата симплексного отключения GE Fanuc DS200TCTGG1AFF

Технические характеристики DS200TCTGG1AFF

Производитель: General Electric
Ряд: Марк V
Номер детали: DS200TCTGG1AFF
Функциональная аббревиатура: TCTG
Описание функции: Simplex Trip Board
Покрытие печатной платы: Нормальное покрытие
Функциональная версия 1: A
Функциональная версия 2: F
Редакция обложки: Ф

О DS200TCTGG1AFF

Эта симплексная плата отключения DS200TCTGG1AFF изначально была изготовлена ​​для серии систем управления турбинами Mark V компании General Electric, которая теперь считается устаревшей серией General Electric из-за возможного прекращения ее производства через несколько лет после ее первого выпуска. Эта печатная плата DS200TCTGG1AFF или печатная плата для более крупной серии Mark V, хотя и существует как унаследованная серия General Electric, также считается одной из последних серий General Electric Mark, в которых используется запатентованная технология системы управления Speedtronic и имеет конкретные применения. в системах контроля и управления автоматизированными приводными агрегатами газовых, паровых и ветроэнергетических установок. Эта печатная плата DS200TCTGG1AFF функционирует как плата симплексного отключения в более крупном узле автоматизированного привода серии Mark V, о чем свидетельствует наличие этого описания в оригинальной инструкции по эксплуатации системы управления турбиной Mark V. Эта печатная плата DS200TCTGG1AFF не является оригинальной платой отключения Simplex, которая используется в серии Mark V; это будет родительская печатная плата DS200TCTGG1, в которой отсутствуют три существенные версии этого продукта DS200TCTGG1AFF.

Советы и характеристики оборудования

Как и любой другой компонентный элемент серии Mark V, продаваемый здесь, в этой печатной плате DS200TCTGG1AFF используется собственная серия аппаратных компонентов, обеспечивающих функциональные возможности, и их спецификации. Плата отключения GE Simplex DS200TCTGG1AFF оснащена 21 сменным реле. Он также имеет 3 50-контактных разъема и 2 12-контактных разъема. 50-контактным разъемам присвоены идентификаторы JLY, JLX и JLZ. Идентификаторы, назначенные 12-контактным разъемам, — JN и JM. Учитывая низкую общедоступность оригинальных инструкций по эксплуатации этого устройства DS200TCTGG1AFF, функциональный номер продукта DS200TCTGG1AFF сам по себе может считаться хорошим источником идентификации аппаратного обеспечения оригинальной платы DS200TCTGG1AFF, начиная с метки серии DS200, имеющей двойное соглашение об именовании платы DS200TCTGG1AFF. Тег серии DS200 в самом начале функционального номера продукта DS200TCTGG1AFF описывает статус этого устройства как печатной платы отечественного производства, так и печатной платы с обычным стилем сборки системы управления турбиной Mark V. Некоторые другие сведения о плате DS200TCTGG1AFF, включенные в функциональный номер продукта DS200TCTGG1AFF, включают следующие платы DS200TCTGG1AFF:

• TCTG аббревиатура функционального продукта
• Обычный стиль покрытия печатной платы
• Первая группа. Группа продуктов серии Mark V.
• Функциональная доработка продукта с рейтингом А
• Вторичная функциональная версия продукта с рейтингом F
• Пересмотр конфигурации художественного произведения с рейтингом F

Идентификаторы 21 сменного реле в сборке платы DS200TCTGG1AFF имеют префикс K и заканчиваются цифрой. Номера расположены последовательно, начиная с 1. Некоторые из идентификаторов: K1, K5, K10 и K21. Реле защелкиваются на плате и удерживаются металлическими ремнями. Чтобы снять реле, отсоедините металлическую ленту и вытащите реле из разъема. Чтобы установить реле, совместите его с разъемом и вдавите в разъем. Затем прикрепите один конец металлической ленты к разъему, расположите металлическую полосу поверх реле и прикрепите ее к другой стороне разъема. Чтобы заменить реле, необходимо снять с привода плату отключения GE Simplex DS200TCTGG1AFF. Обратитесь к инженеру или установщику, который знаком с установкой привода и имеет опыт работы с источниками питания, подключенными к приводу. Отключите источники питания, отсоединив предохранитель или другими способами, если это необходимо. Прежде чем продолжить, используйте тестовое устройство, чтобы проверить внутреннюю часть привода на наличие электрического тока. Отсоедините кабели от платы и нарисуйте схему расположения кабелей, чтобы их можно было подключить к нужным разъемам при повторной установке платы.
