GE Fanuc | IS200TBAIH1CDD | Плата аналогового входа
Manufacturer: GE Fanuc
-
Part Number: IS200TBAIH1CDD
Condition：New with Original Package
Product Type: Модули аналогового ввода
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

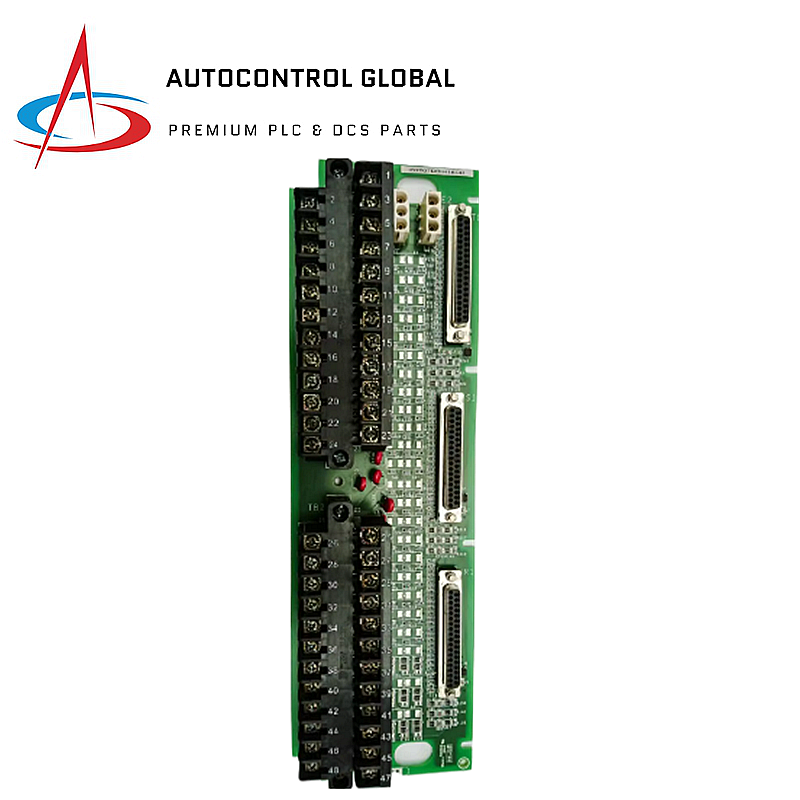

Аналоговая входная терминальная плата GE Fanuc IS200TBAIH1CDD
GE Fanuc IS200TBAIH1CDD, также известная как аналоговая входная терминальная плата IS200TBAIH1CDD, является специализированным аппаратным компонентом для завершения сигналов и обработки аналоговых сигналов в системах управления турбинами Mark VIe.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | IS200TBAIH1CDD |
| Бренд | GE Fanuc |
| Происхождение | США |
| Вес | 0,85 кг |
| Размеры | 10,16 см x 33,02 см |
| Рабочая температура | от -30 °C до +65 °C |
| Потребляемая мощность | 24 В постоянного тока (номинал) |
| Аналоговые каналы | 10 входов, 2 выхода |
| Точность синхронизации | ± 1 нс |
| Сопротивление проводников | макс. 15 Ом |
Детерминированная сеть и масштабирование плотности ввода/вывода
Архитектура Mark VIe использует IS200TBAIH1CDD для поддержания высокой скорости и целостности сигналов в сложных управляющих контурах. Эта плата поддерживает широкую совместимость с прошивкой flash, позволяя интегрироваться в схемы управления с простой или тройной модульной избыточностью (TMR). Плата обеспечивает плотность ввода/вывода с 12 каналами, специально разработанными для высокочастотного сбора данных с требованием стабильности тактового сигнала до 200 МГц. Кроме того, аппаратное обеспечение поддерживает коммуникацию по Profinet или проприетарной шине ввода/вывода, обеспечивая детерминированное время отклика аналоговых контуров во время критических событий регулирования турбины.
Часто задаваемые вопросы
В: Поддерживает ли IS200TBAIH1CDD горячую замену во время работы турбины?
О: Хотя сама терминальная плата является пассивной точкой завершения, подключённые пакеты ввода/вывода должны быть настроены согласно протоколам горячей замены Mark VIe. Всегда проверяйте состояние реле «самоубийства» перед отключением кабелей, чтобы избежать непреднамеренных срабатываний сигналов.
В: Как работает реле «самоубийства» при постоянном состоянии ошибки?
О: Встроенное реле «самоубийства» контролирует целостность выходного сигнала. При обнаружении постоянной внутренней ошибки или выхода за пределы диапазона аналогового выхода реле переходит в разомкнутое состояние, эффективно изолируя плату от полевого контура для предотвращения ошибочных управляющих команд.
В: Можно ли использовать эту плату для смешанных входных сигналов тока и напряжения?
О: Да. Плата поддерживает настраиваемые перемычки для отдельных каналов, позволяя работать в смешанном режиме, включая входы напряжения 1-5 В постоянного тока, а также выходы в диапазонах 0-20 мА или 0-200 мА для управления преобразователями.
Руководство по установке на объекте
- Крепление: Закрепите терминальную плату на DIN-рейке или монтажной панели с помощью аппаратных средств, совместимых с SMT, чтобы обеспечить устойчивость к вибрациям в турбинных условиях.
- Проводка: Подключите полевые провода к двум клеммным блокам на 24 контакта. Убедитесь, что сечение проводов не превышает #12 AWG для поддержания правильного зажима клемм.
- Экранирование: Подсоедините экраны кабелей непосредственно к предназначенным для этого клеммам на блоке для подавления высокочастотных электромагнитных помех.
- Настройка перемычек: Перед подачей питания 24 В постоянного тока проверьте, что физические положения перемычек соответствуют требуемому типу ввода/вывода (напряжение или ток) для каждого канала.
- Проверка: Используйте откалиброванный мультиметр для проверки напряжения возбуждения 24 В постоянного тока на клеммных блоках перед подключением чувствительной измерительной аппаратуры.
