GE Fanuc | IS200VTCCH1CBB Терминальная плата термопары

Обзор

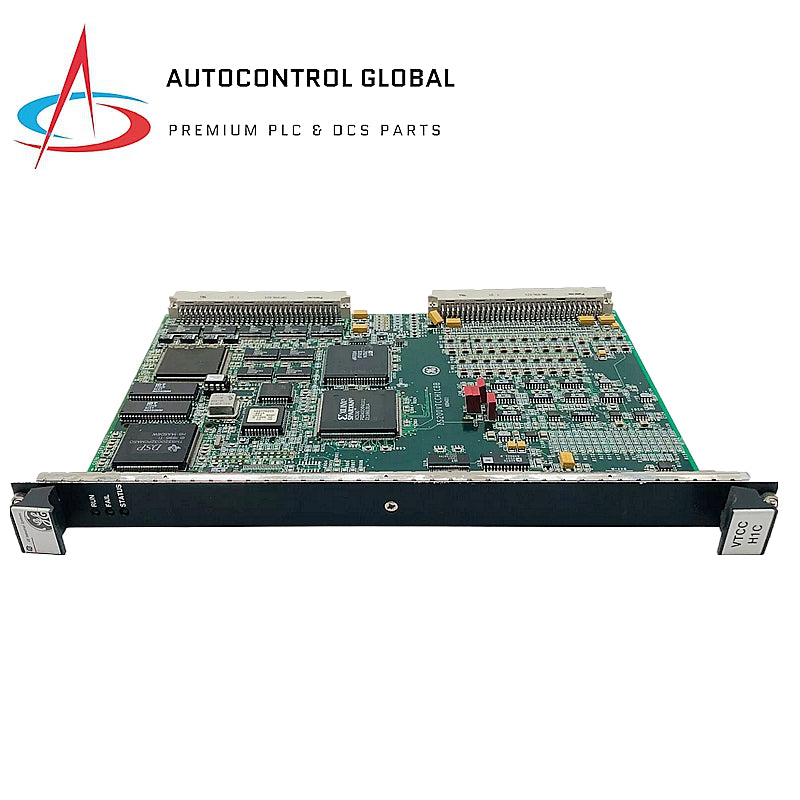

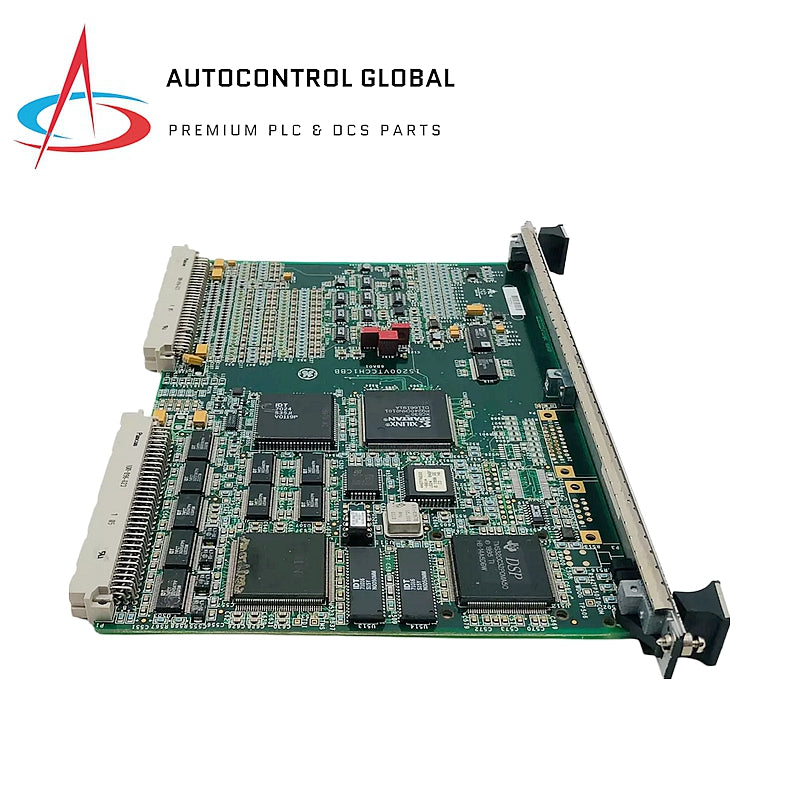

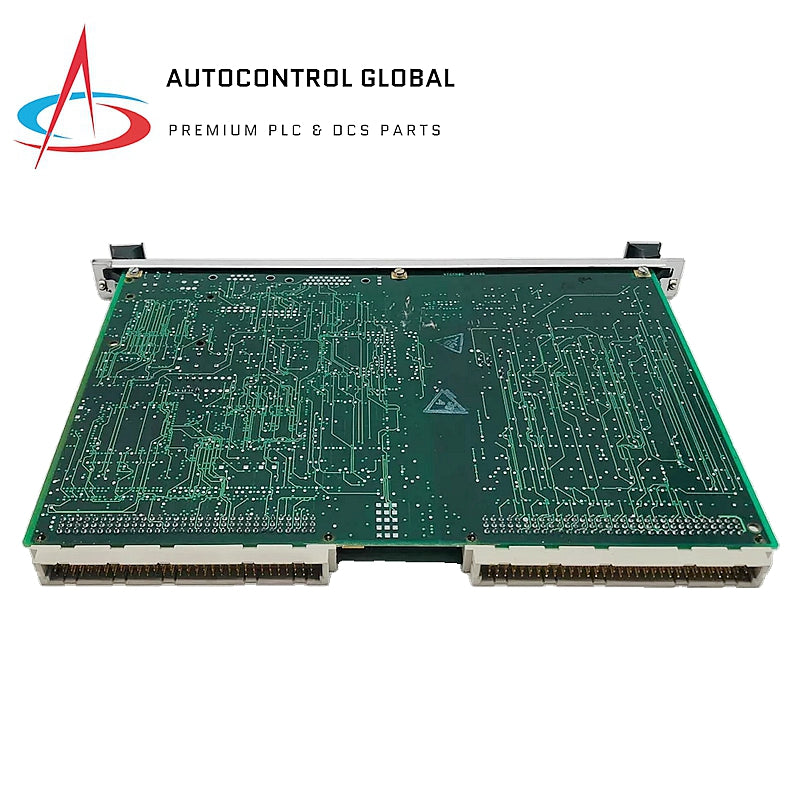

Термопарная клеммная плата IS200VTCCH1CBB, разработанная General Electric, является частью системы управления турбиной Mark VI. Эта термопарная плата поддерживает управление газовыми, паровыми и ветровыми турбинными установками, интегрируя технологию Speedtronic от GE.

Технические характеристики

• Номер детали: IS200VTCCH1CBB
• Серия: Mark VI
• Входные каналы: до 24 термопар
• Совместимые термопары: E, J, K, S, T и мВ входы
• Диапазон мВ: от -8 мВ до +45 мВ
• Дальность: до 300 м от шкафа управления
• Холодные спаи: 2, с подавлением высокочастотных шумов

Совместимость и режимы управления

• Опции клеммных плат: TBTC (соответствующая клеммная плата) и DTTC (DIN Euro-размера)
• Типы управления:
  • Симплексное управление: с моделью TBTCH1C
  • Тройное модульное резервирование (TMR): с моделью TBTCH1B

Рабочие характеристики

• Заземление: поддерживает как заземленные, так и незаземленные термопарные входы
• Обнаружение неисправностей: системы TMR обнаруживают отклонения сигнала за пределами нормы, вызывая срабатывание ошибок
