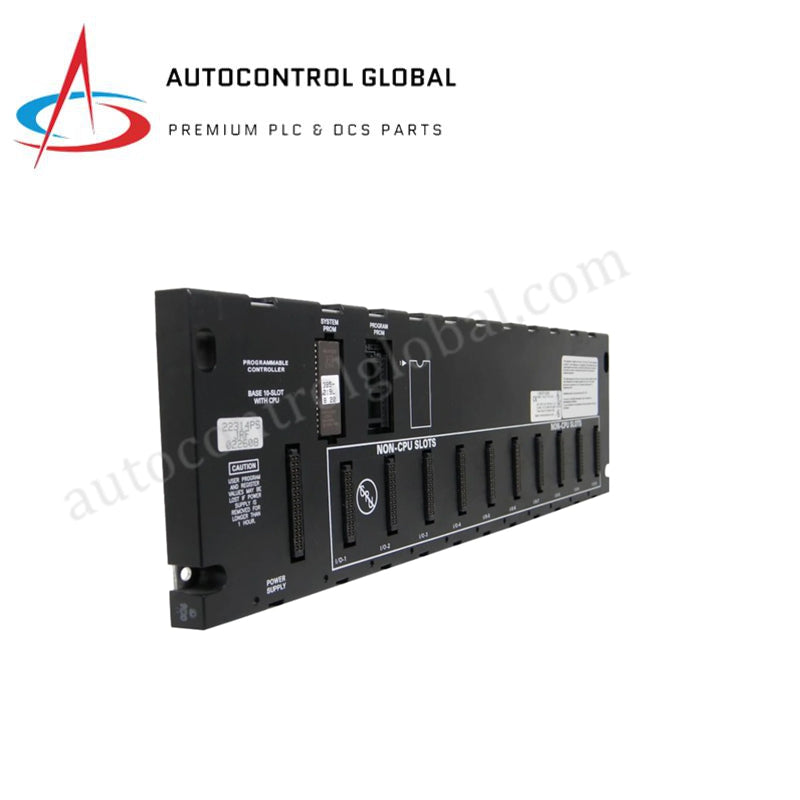

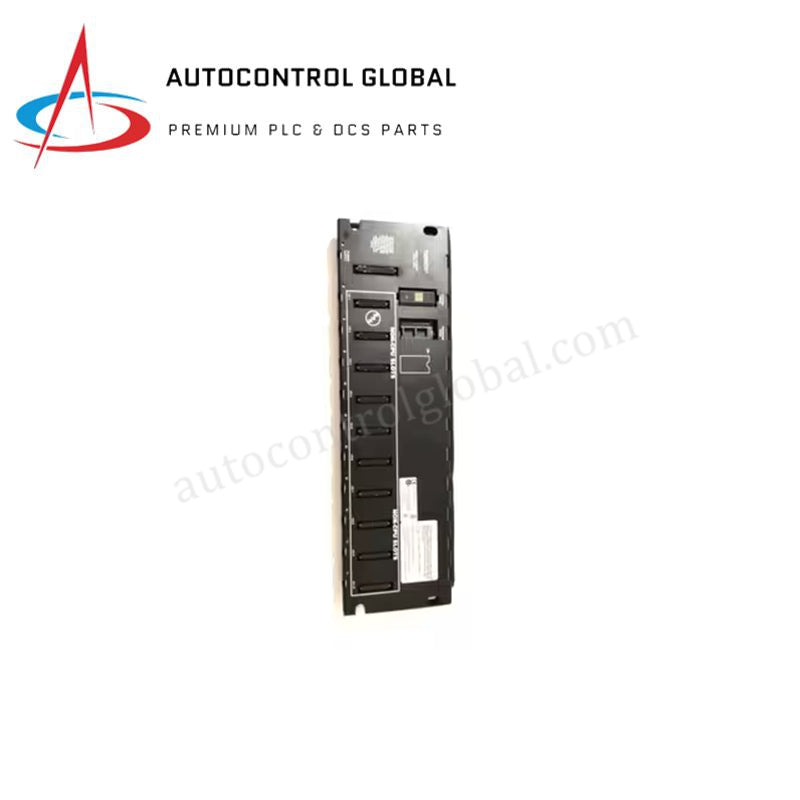

Встроенный процессор GE IC693CPU323 с 10-слотовой базовой платой

Обзор продукта

GE Fanuc IC693CPU323 служит основным интеллектуальным элементом для автоматизированных систем среднего уровня серии 90-30. Этот 100% новый оригинальный блок имеет уникальную конструкцию «встроенного процессора», при которой процессор размещён непосредственно на базовой плате с 10 слотами, а не занимает слот модуля. Разработанный для высокой скорости и эффективности, IC693CPU323 использует процессор 80188 с частотой 10 МГц, обеспечивая быструю скорость сканирования 0,6 миллисекунды на 1К логики. Такая конфигурация максимально увеличивает количество доступных слотов ввода-вывода и обеспечивает детерминированное управление, необходимое для обработки материалов, упаковки и водоочистки.

Технические характеристики

Преимущества инженерного решения

• Компактная интегрированная архитектура: Встраивая процессор непосредственно в базовую плату с 10 слотами, IC693CPU323 устраняет необходимость отдельного модуля процессора в слоте 1. Это инженерное решение предоставляет пользователю полный набор из 10 слотов для модулей ввода-вывода и специализированных модулей, значительно увеличивая функциональную плотность шкафа управления.

• Высокая производительность обработки: Архитектура «Turbo» оптимизирует выполнение логики. Скорость 0,6 мс на 1К логики позволяет этому процессору управлять высокоскоростной сортировкой и сложными блокировками, с которыми стандартные контроллеры среднего уровня справляются с трудом.

• Гибкое управление памятью: Несмотря на наличие 12К внутренней ОЗУ для выполнения программ, устройство также поддерживает опциональные EPROM или EEPROM в виде вставных чипов. Это позволяет инженерам «записать» окончательный проверенный код в энергонезависимую память, предотвращая потерю программы даже при длительных отключениях питания или сбоях батареи.

• Упрощённое расширение системы: Этот процессор поддерживает до 4000 дискретных точек ввода-вывода, обеспечивая огромный диапазон масштабируемости для контроллера среднего размера. Он без проблем интегрируется с полным каталогом модулей серии 90-30, включая высокоскоростные счётчики, управление движением и платы расширения Ethernet.

• Надёжный промышленный дизайн: Модуль выдерживает рабочие температуры до 60°C. Его конструкция с конвекционным охлаждением не требует внутренних вентиляторов, что снижает количество механических отказов и делает его идеальным для пыльных и высокотемпературных условий, типичных для промышленного производства.

Часто задаваемые вопросы

• В: Можно ли расширить IC693CPU323 дополнительными базовыми платами?

• О: Нет. IC693CPU323 предназначен для систем с одной базовой платой. Если вашему приложению требуются расширительные стойки или удалённые заголовки ввода-вывода, следует рассмотреть модульные процессоры, такие как IC693CPU350 или IC693CPU364.

• В: Как программировать IC693CPU323?

• О: Модуль можно программировать с помощью Proficy Machine Edition (Logic Developer) или устаревшего программного обеспечения Logicmaster 90-30. Подключение обычно осуществляется через последовательный порт RS-485, расположенный на блоке питания системы.

• В: Входит ли батарея в комплект с новым устройством?

• О: Да. Новые устройства включают стандартную CMOS-батарею, необходимую для сохранения содержимого ОЗУ. Однако мы рекомендуем заменять батарею каждые 12–24 месяца в рамках профилактического обслуживания для обеспечения безопасности программы.

• В: Поддерживает ли этот процессор Ethernet-связь?

• О: Хотя процессор не имеет встроенного Ethernet-порта, он полностью поддерживает Ethernet через модуль интерфейса IC693CMM321, установленный в любой из доступных слотов ввода-вывода.
