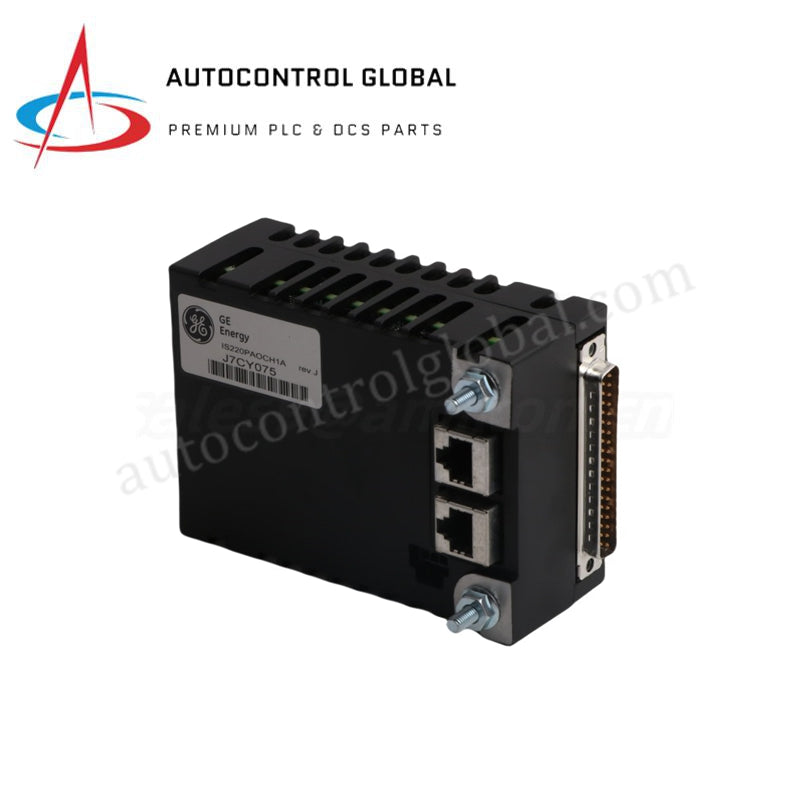

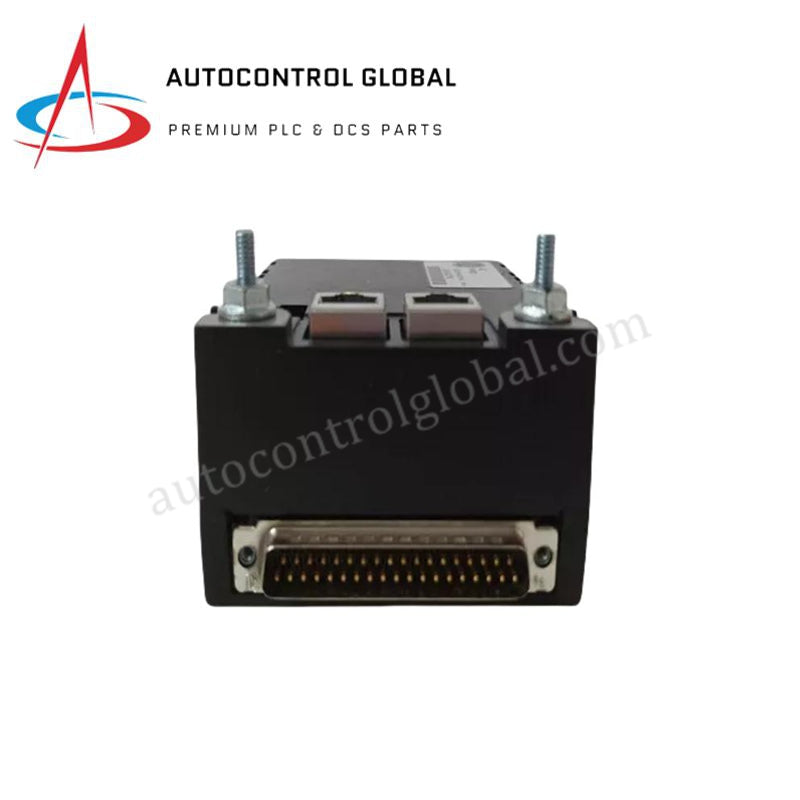

Высокоточная карта аналогового вывода | GE IS220PAOCH1A

Обзор продукта

Модуль GE IS220PAOCH1A выполняет функции высокопроизводительного модуля аналогового выходного управления (PAOC) в архитектуре Speedtronic Mark VIe. Этот модуль преобразует цифровые команды от контроллера Mark VIe в точные аналоговые сигналы для управления критически важными полевыми устройствами, включая топливные клапаны, приводы и системы позиционирования. Используя коммуникационную основу на базе Ethernet, модуль PAOC обеспечивает управление процессными переменными, такими как давление, расход и температура, с точностью до миллисекунд. Его способность к непрерывному аналоговому регулированию делает его основным интерфейсом для поддержания стабильности работы как газовых, так и паровых турбин.

Технические характеристики

IS220PAOCH1A сочетает в себе современную технологию ЦАП (цифро-аналогового преобразования) с промышленной сетевой интеграцией.

• Производитель: General Electric (GE / GE Fanuc)

• Номер модели: IS220PAOCH1A (100% новый)

• Серия: Mark VIe Speedtronic

• Функциональная категория: Аналоговое выходное управление (PAOC)

• Связь: Интерфейс на базе Ethernet (IONet)

• Выходные каналы: Несколько настраиваемых аналоговых выходов

• Диапазон сигналов: Настраиваемые ±10 В постоянного тока или токовые петли 4–20 мА

• Разрешение: Высокоточное ЦАП-преобразование для тонкой регулировки

• Размеры:33 × 24 см

• Рабочая температура: 0°C до +60°C (32°F до 140°F)

• Температура хранения: -40°C до +85°C (-40°F до 185°F)

• Соответствие стандартам: Сертификаты CE, UL

Преимущества инженерного решения

IS220PAOCH1A удовлетворяет строгим требованиям промышленного управления благодаря передовым аппаратным функциям:

• Высокоточная модуляция привода: Модуль использует высокоразрешающее ЦАП-преобразование для устранения ступенчатости сигнала. Это обеспечивает плавное движение клапанов и предотвращает механический износ дорогостоящих топливных систем турбин, вызванный резкими переходами управления.

• Гибкая настройка сигналов: Инженеры могут программно настраивать отдельные каналы для работы в режиме напряжения (±10 В постоянного тока) или тока (4–20 мА). Такая универсальность исключает необходимость внешних преобразователей сигналов при взаимодействии с различным полевым оборудованием.

• Связь в реальном времени через Ethernet: В отличие от устаревших плат с привязкой к шине, этот модуль использует связь через Ethernet. Такая архитектура позволяет размещать входы/выходы ближе к турбине, значительно снижая затраты и потери сигнала, связанные с длинными аналоговыми кабелями.

• Встроенная самодиагностика: Модуль PAOC постоянно контролирует целостность выходных цепей. Он обнаруживает обрывы или короткие замыкания в полевых проводках и мгновенно сообщает об этих неисправностях на HMI Mark VIe, что облегчает быстрое устранение неполадок без ручного тестирования цепей.

Часто задаваемые вопросы

• Можно ли использовать IS220PAOCH1A для замены старых аналоговых плат Mark VI? IS220PAOCH1A предназначен специально для архитектуры Mark VIe на базе Ethernet. Хотя функциональная логика совпадает с серией Mark VI, этот модуль требует инфраструктуры IONet Mark VIe и не может быть установлен напрямую в устаревшие стойки VME Mark VI.

• Поддерживает ли модуль резервные конфигурации? Да. В системе с тройным модульным резервированием (TMR) Mark VIe три модуля PAOC могут работать параллельно, обеспечивая голосование аналоговых выходов. Это гарантирует, что отказ одного модуля не повлияет на управление турбиной, поддерживая доступность системы на уровне 99,99%.

• Какие требования к установке Ethernet-интерфейса? Модуль оснащён стандартными разъёмами RJ45 для IONet. Техникам рекомендуется использовать экранированные витые пары (STP) категории 5e или выше для обеспечения помехозащищённости в условиях высокого электромагнитного излучения рядом с шинопроводами генератора.

• Как модуль реагирует на потерю связи с контроллером? IS220PAOCH1A включает настраиваемые состояния «Безопасного режима». При потере сигнала Ethernet модуль может либо удерживать последнее действительное выходное значение, либо переводить выход в заранее заданное безопасное состояние (например, 0 В или 4 мА) для обеспечения контролируемой остановки турбины.
