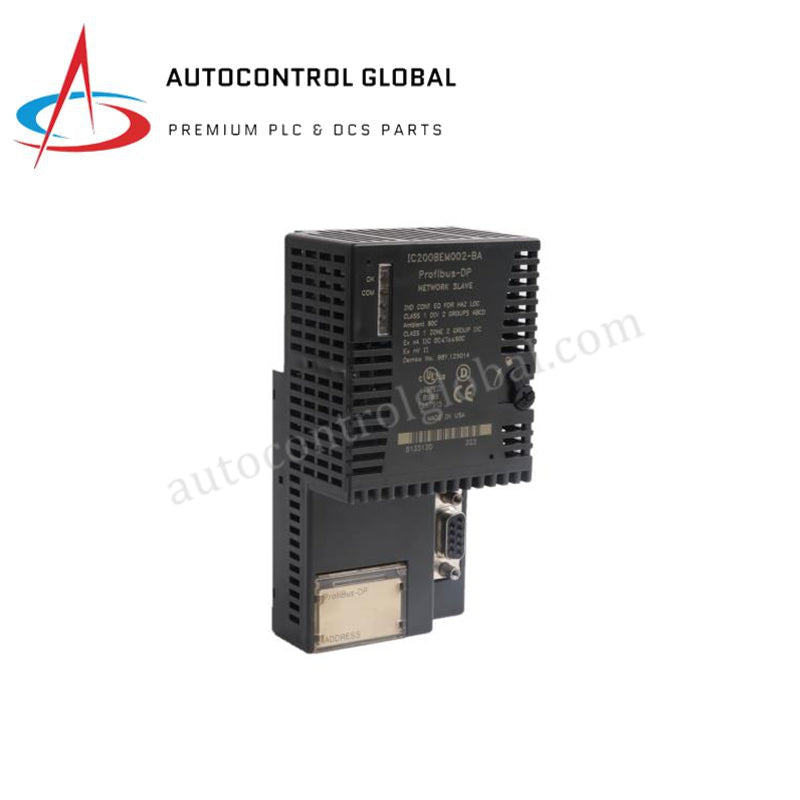

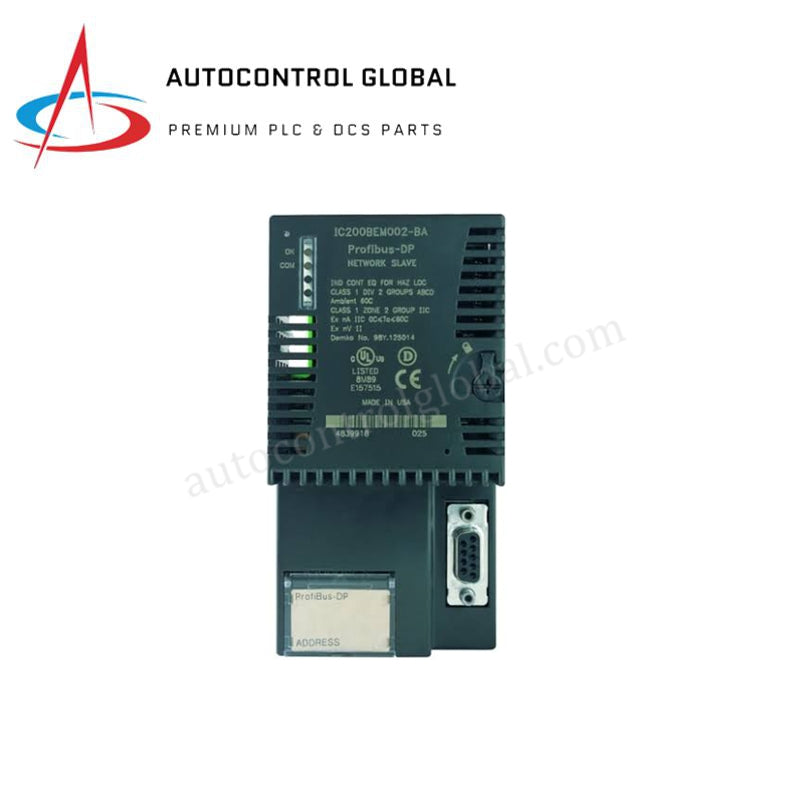

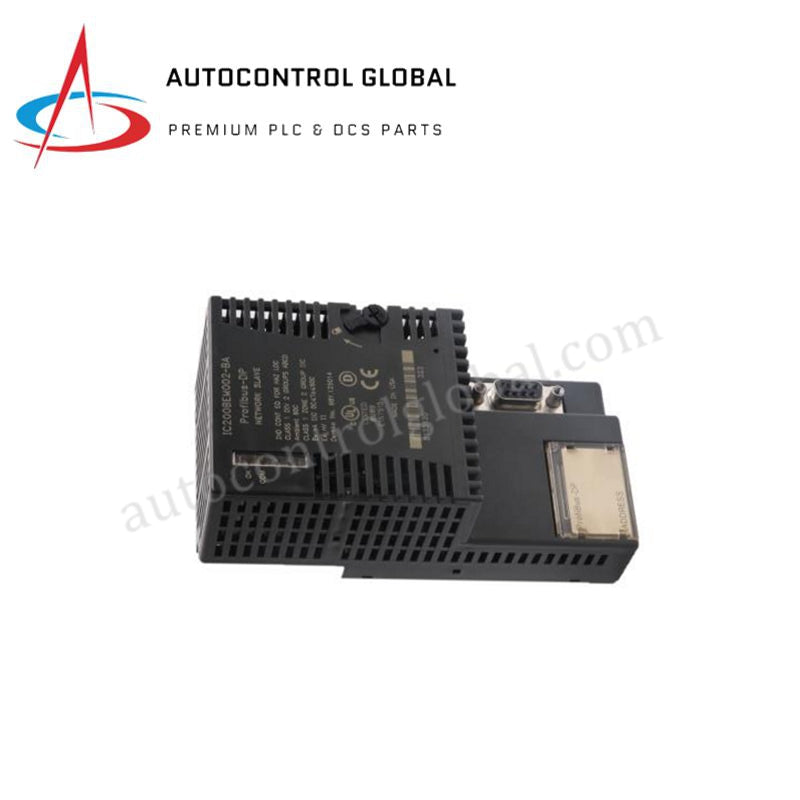

Сетевой интерфейсный модуль GE Fanuc VersaMax IC200BEM002-BA
Manufacturer: GE Fanuc
-
Part Number: IC200BEM002-BA
Condition：New with Original Package
Product Type: Модули сетевого интерфейса
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Модуль сетевого интерфейса PROFIBUS-DP GE Fanuc IC200BEM002 VersaMax
Модуль GE Fanuc IC200BEM002-BA (коммуникационный модуль IC200BEM002), предназначенный для высокоскоростного промышленного сетевого интерфейса в ПЛК-платформах GE Fanuc VersaMax, обеспечивает непосредственную физическую и электрическую передачу данных. Работая как ведомое устройство PROFIBUS-DP, модуль передаёт до 384 байт общих данных ввода-вывода (до 244 байт входных и выходных данных) между локальной объединительной панелью ввода-вывода VersaMax и центральным контроллером-мастером. Автоматическое определение скорости передачи поддерживает скорости от 9,6 Кбод до 12 Мбод по экранированным кабелям типа «витая пара».
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | IC200BEM002-BA |
| Бренд | GE Fanuc / Emerson |
| Происхождение | США / сборка в разных странах |
| Масса | 0,23 кг (0,50 фунта) |
| Размеры | 120 мм x 90 мм x 50 мм |
| Рабочая температура | от 0 до 60 °C |
| Потребляемый ток | не более 460 мА при 5 В постоянного тока |
| Сетевой протокол | ведомое устройство PROFIBUS-DP |
| Скорость передачи | от 9,6 Кбод до 12 Мбод (автоматическое определение) |
| Объём сетевых данных | не более 384 байт общих данных ввода-вывода |
| Тип разъёма | 9-контактный разъём D-sub (требуется держатель IC200CHS006) |
| Физическая топология | линейная шина с оконечной нагрузкой на обоих концах |
| Максимальное количество станций | 32 без повторителей, до 125 с повторителями |
Скорость обмена по шине объединительной панели и масштабирование плотности ввода-вывода
IC200BEM002 координирует циклический обмен данными между внешними ведущими устройствами PROFIBUS-DP и локальными модулями ввода-вывода VersaMax посредством высокоскоростного обмена по шине объединительной панели. Модуль потребляет от шины объединительной панели до 460 мА при напряжении 5 В постоянного тока для обеспечения детерминированного обновления буферов при полной нагрузке полезной нагрузки в 384 байта. Полная совместимость встроенного программного обеспечения с устаревшими процессорами GE Fanuc и современными системами управления Emerson обеспечивает расширение ввода-вывода высокой плотности в распределённых полевых узлах без необходимости в сложном оборудовании для преобразования протоколов.
Часто задаваемые вопросы
В: Требуется ли для модуля IC200BEM002 ручная настройка скорости передачи сети с помощью DIP-переключателей?
О: Нет, модуль оснащён функцией автоматического определения скорости передачи и при инициализации автоматически синхронизируется с тактовой частотой мастера в диапазоне от 9,6 Кбод до 12 Мбод.
В: Какой держатель требуется для установки модуля IC200BEM002 на DIN-рейку?
О: Для правильного механического крепления и электрического подключения к стойке VersaMax требуется держатель IC200CHS006.
В: Сколько адресов станций поддерживается в одном сегменте PROFIBUS-DP с использованием этого модуля?
О: Один сетевой сегмент поддерживает до 32 адресов станций без повторителей и может масштабироваться до 125 станций при использовании шинных повторителей PROFIBUS.
Рекомендации по монтажу на объекте
Установите держатель IC200CHS006 на стандартную DIN-рейку 35 мм внутри корпуса со степенью защиты IP54. Совместите модуль IC200BEM002-BA с гнездом держателя и плотно прижмите его вниз до защёлкивания боковых фиксаторов. Подключите сетевой кабель PROFIBUS-DP к 9-контактному разъёму D-sub, используя экранированный кабель типа «витая пара» с волновым сопротивлением от 135 до 165 Ом. Убедитесь, что активные оконечные нагрузки шины включены на физических разъёмах, расположенных в обоих конечных узлах линейной топологии шины. Подключите экраны дренажных проводов всех кабелей непосредственно к шине заземления с низким импедансом рядом с точкой ввода кабеля.
