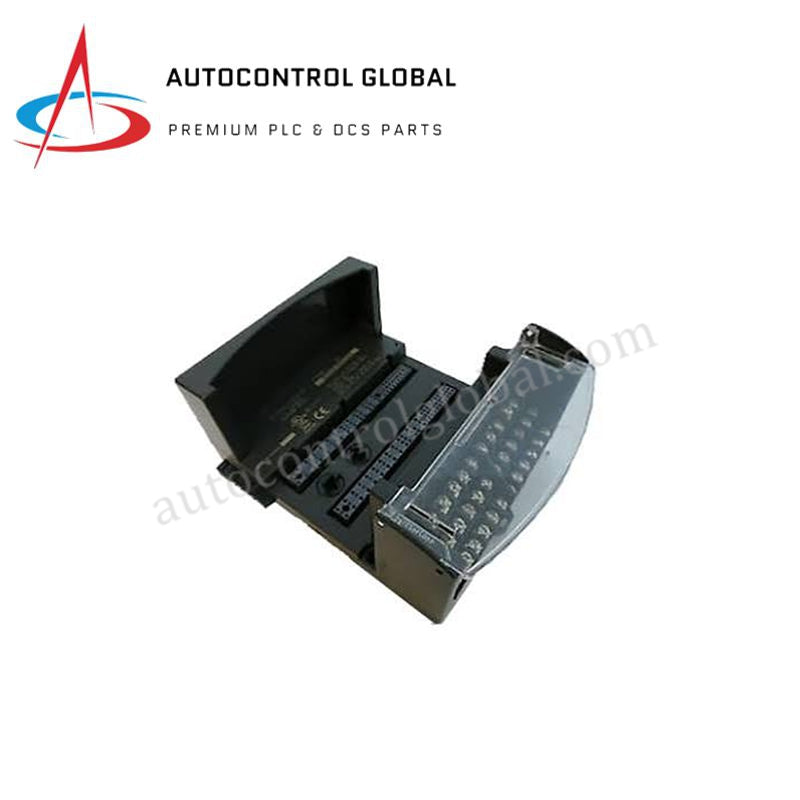

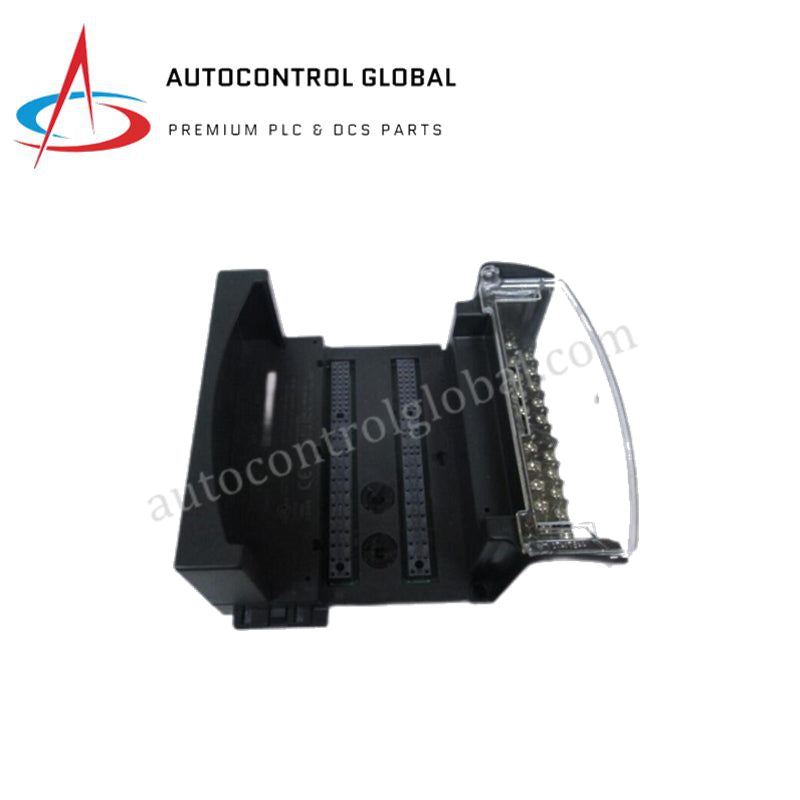

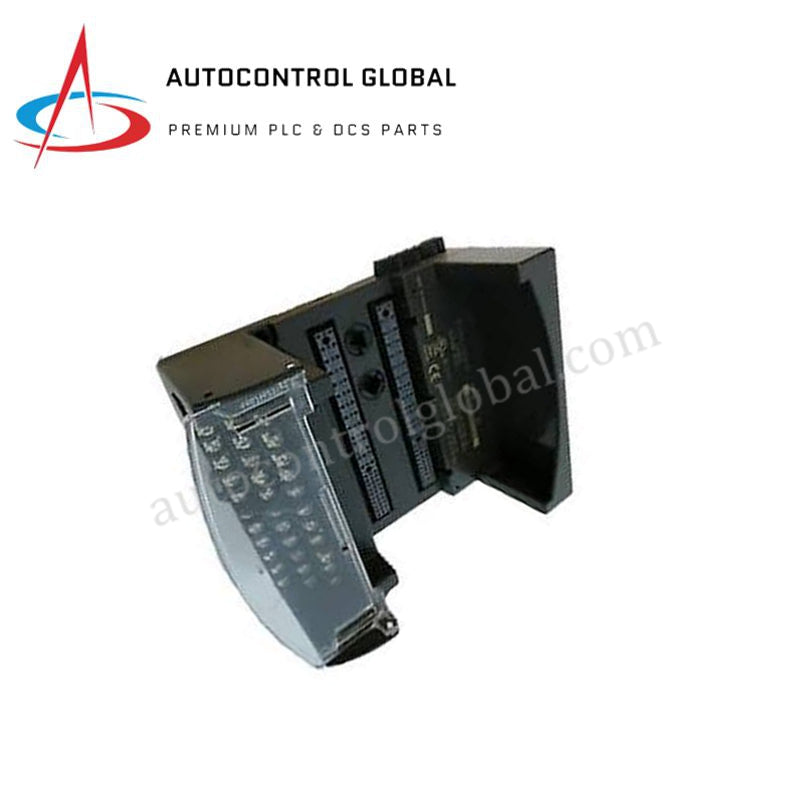

IC200CHS002M GE VersaMax — модуль-носитель ввода-вывода в корпусном исполнении
Manufacturer: GE Fanuc
-
Part Number: IC200CHS002M
Condition：New with Original Package
Product Type: Модули ввода-вывода
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC200CHS002M VersaMax, блочный носитель ввода-вывода
GE Fanuc IC200CHS002M, также каталогизированный как блочный носитель ввода-вывода IC200CHS002, представляет собой специализированный аппаратный компонент для оконцевания полевых сигналов и подключения к объединительной панели модулей в системах VersaMax.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | IC200CHS002M |
| Бренд | GE Fanuc |
| Происхождение | См. маркировку устройства |
| Вес | 0,69 фунта (0,31 кг) |
| Габариты | 110 мм x 66,8 мм x 50 мм |
| Рабочая температура | от -20 °C до +60 °C |
| Потребляемая мощность | Пассивный носитель (активное энергопотребление отсутствует) |
| Клеммы | 36 винтовых клемм блочного типа |
| Номинальное напряжение | 0–264 В переменного тока / макс. 300 В постоянного тока |
| Допустимый ток | 2 А на точку, 8 А на сегмент питания/заземления |
| Сечение проводов | Один провод AWG №14–22 (0,36–2,1 мм²) |
| Тип монтажа | Горизонтальный монтаж на DIN-рейку 35 мм или на панель |
Скорость обмена по шине объединительной панели и масштабирование плотности ввода-вывода
Носитель передаёт сигналы и питание логики между подключёнными модулями ввода-вывода и соседними устройствами VersaMax с помощью встроенного многоконтактного интерфейса шины объединительной панели. Внутренние печатные медные проводники обеспечивают высокую скорость обмена по шине объединительной панели на всём стеке без ухудшения качества сигналов. Надёжные блочные клеммы позволяют подключить до 36 отдельных полевых проводов, максимально эффективно используя пространство в шкафу и поддерживая высокую плотность ввода-вывода. Корпус обеспечивает механическое разделение каналов и одновременно проводит непрерывный ток до 8 А по сегментам шин питания и заземления.
Часто задаваемые вопросы
В: Можно ли заменить активный модуль ввода-вывода на носителе IC200CHS002M во время работы системы?
О: Модуль ввода-вывода можно снять и заменить без отсоединения полевой проводки, однако перед этим необходимо отключить высоковольтные источники питания полевых цепей от клеммной колодки, чтобы предотвратить возникновение электрической дуги между контактами объединительной панели.
В: Какой момент затяжки следует применять при подключении одножильных или многожильных медных проводов к блочным клеммам?
О: Винтовые клеммы M3 необходимо затянуть с моментом от 0,37 до 0,45 футо-фунта (от 0,5 до 0,6 Н·м), чтобы обеспечить контакт с низким сопротивлением и предотвратить выдёргивание проводов из-за промышленной вибрации.
Рекомендации по монтажу на объекте
Установите носитель горизонтально на стандартную DIN-рейку 35 мм или закрепите его на монтажной панели винтами M4 через встроенные монтажные пазы. Подключайте полевые устройства непосредственно к 36 блочным клеммам, используя медные проводники сечением AWG №14–22 для подключения одного провода или до AWG №18 для двухпроводных конфигураций. Убедитесь, что ток в цепях питания полевых устройств не превышает 2 А на точку или 8 А суммарно на каждый сегмент распределения питания/заземления. Перед установкой нужного модуля ввода-вывода VersaMax на разъёмный узел носителя убедитесь, что все винты клемм затянуты с правильным моментом.
