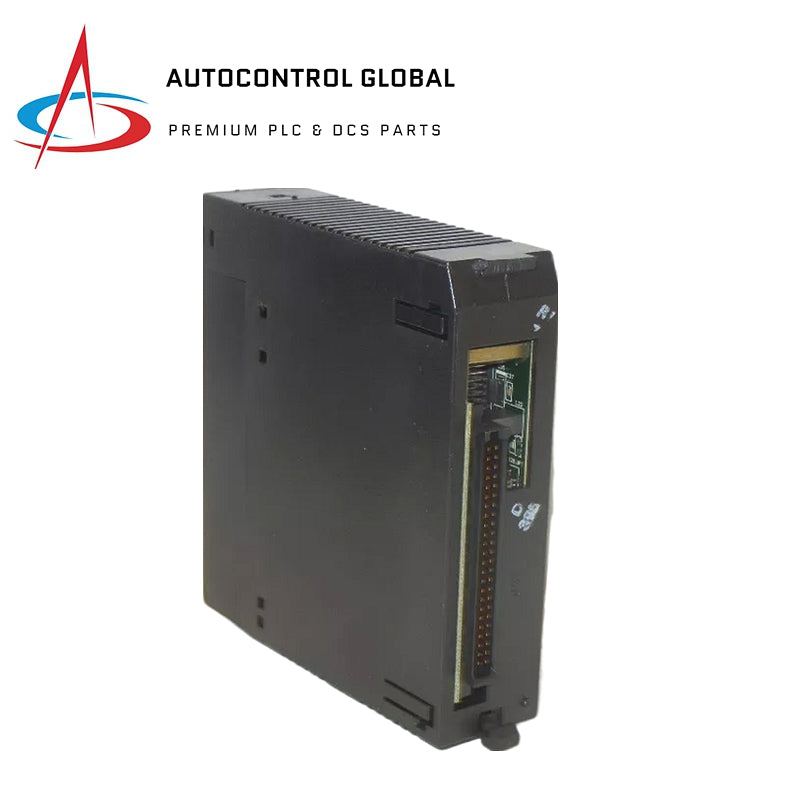

IC693CPU364-CJ | GE Fanuc | Центральный процессорный блок

Описание

IC693CPU364-CJ — это однослайтовый центральный процессор из серии GE Fanuc 90-30. Он интегрирует Ethernet и последовательную связь, обеспечивая быструю передачу данных для эффективной работы ПЛК. Этот ЦП обрабатывает сложные задачи автоматизации с улучшенными возможностями памяти и обработки, что делает его идеальным для управления промышленными системами.

Технические характеристики

• Модель: IC693CPU364-CJ
• Процессор: 80386EX
• Частота процессора: 25 МГц
• Точки ввода/вывода: 2048
• Память регистров: 240 Кбайт (настраивается от 128 до 32 640 слов)
• Вычисления с плавающей точкой: на основе встроенного ПО
• Требуемая нагрузка: 1,1 Ампер от источника +5 В постоянного тока
• Интерфейс Ethernet: Встроенный Ethernet Global Data (EGD)
• Последовательные порты: 1 встроенный последовательный порт RS-232
• Ethernet порты: AAUI или 10BASE-T
• Прошивка: Flash-память, загружается через разъем последовательного порта
• Диапазон рабочих температур: от 0 до 60°C (от 32 до 140°F)
• Скорость сканирования: 0,22 мс на 1К логических или булевых контактов
• Память программы: 240К байт (настраивается пользователем)
• Предохранитель: Заменяемый предохранитель Ethernet, 1А, 125В, 2,69 x 2,69 x 6,1 мм

Особенности

• Встроенный Ethernet:
  Встроенный интерфейс Ethernet Global Data (EGD) устраняет необходимость в отдельном Ethernet-модуле и обеспечивает более быструю связь.

• Интегрированные коммуникационные порты:
  1 встроенный последовательный порт RS-232, поддержка Ethernet-соединений AAUI и 10BASE-T, с опциональными внешними трансиверами.

• Мощная обработка:
  Процессор 80386EX с частотой 25 МГц для быстрой обработки управления и вычисления с плавающей точкой на основе встроенного ПО для сложных расчетов.

• Гибкая конфигурация памяти:
  Поддержка до 240К байт настраиваемой пользователем памяти программы.

Подключение и расширение

• Множество портов:
  Порт 1 для последовательной связи RS-232, Ethernet AAUI или 10BASE-T для сетевых подключений.

• Расширение:
  Поддержка до 8 базовых плат с 7 расширительными или удаленными базовыми платами, а также внешних трансиверов или Ethernet-модулей для расширенной связи.

Память и хранение

• Настраиваемая память регистров:
  Память регистров %R варьируется от 128 до 32 640 слов, с поддержкой глобальной памяти %G, внутренних катушек %M и временных катушек %T.

• Вычисления с плавающей точкой и логические операции:
  Поддержка вычислений с плавающей точкой, системных регистров, таймеров и счетчиков для сложных логических операций.
