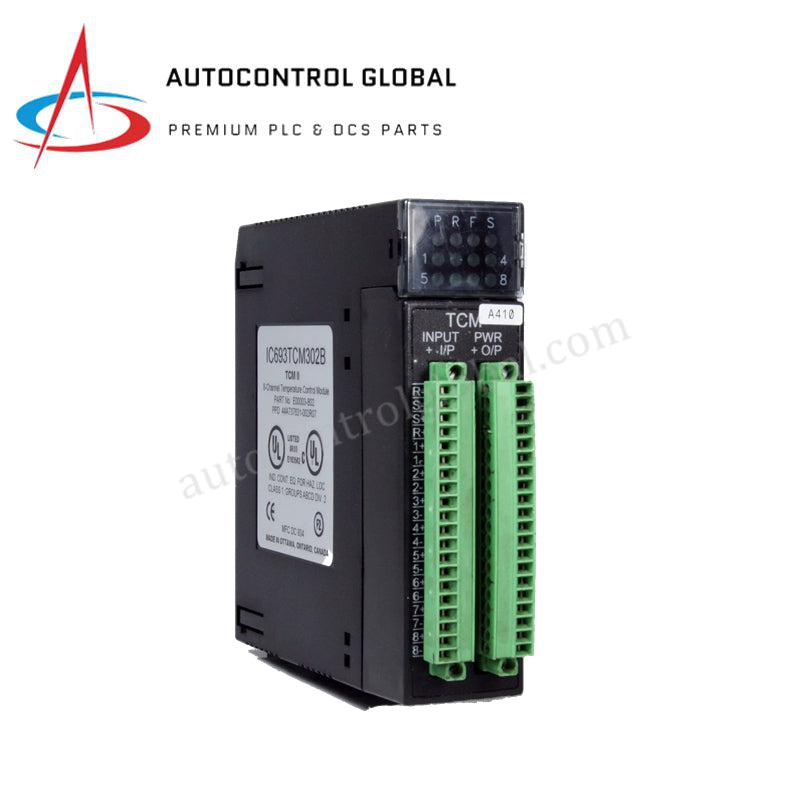

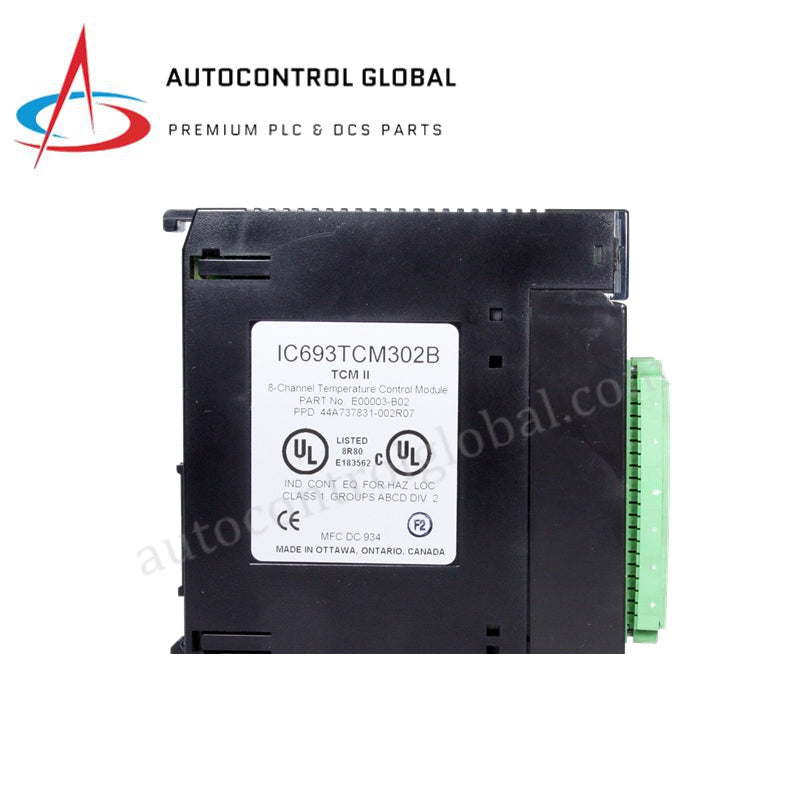

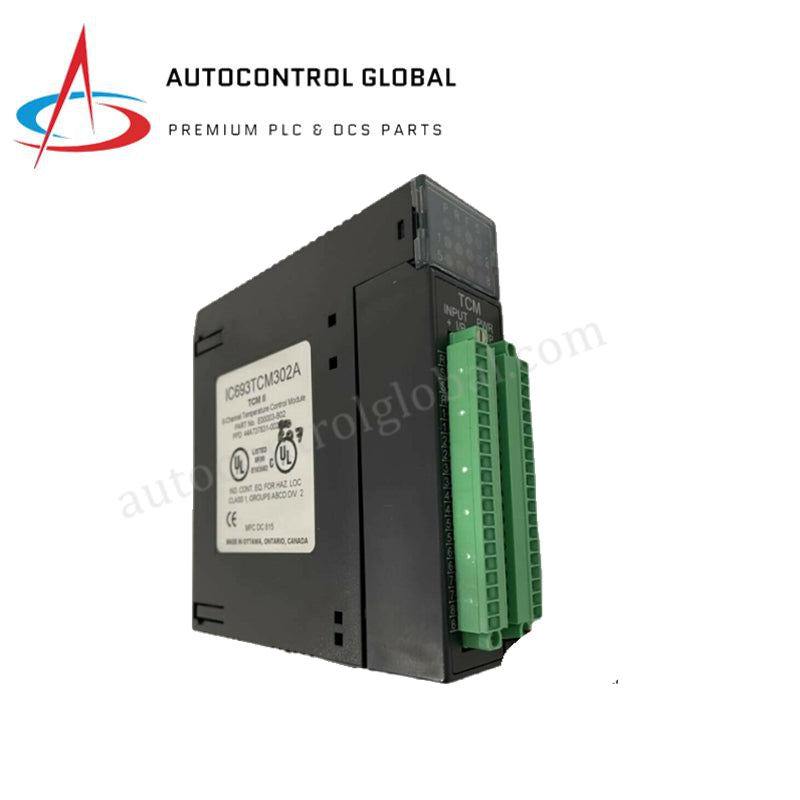

GE Fanuc IC693TCM302B для ПЛК серии 90-30

Модуль управления температурой GE Fanuc IC693TCM302B, также известный как IC693TCM302, работает как специализированный аппаратный компонент для прямого приема сигналов термопар и замкнутого PID-контроля температуры в платформах ПЛК серии 90-30.

Аппаратные характеристики

Масштабирование плотности ввода-вывода и ограничения шины задней панели

IC693TCM302B обеспечивает высокую плотность масштабирования, объединяя 8 отдельных входных цепей термопар и 8 дискретных выходов управления в одном аппаратном модуле. Архитектура модуля опирается на электрический ток 150 мА от шины +5 В постоянного тока для внутренней логики, в то время как гальваническая развязка 1500 В RMS отделяет микроэлектронику от скачков напряжения на стороне поля. Непрерывный расчет внутренних PID-алгоритмов не зависит от времени сканирования центрального процессора, обеспечивая детерминированную скорость выполнения, а правила совместимости прошивки гарантируют правильную адресацию памяти в хост-стойке.

Часто задаваемые вопросы

Q: Как модуль обрабатывает обрыв цепи на активном канале термопары?

A: Встроенная диагностическая процедура постоянно контролирует импеданс входной линии. При обнаружении обрыва цепи модуль устанавливает соответствующий бит ошибки канала в своем статусном слове, изменяет состояние индикатора диагностического светодиода и переводит соответствующую PID-систему управления в предопределенное безопасное ручное состояние выхода.

Q: Могут ли 8 выходов управления напрямую переключать индуктивные высоковольтные контакторы нагрева?

A: Нет. Твердотельные выходы управления ограничены 100 мА на канал при напряжении 18–30 В постоянного тока. Попытка напрямую управлять индуктивными нагрузками с высоким током приведет к повреждению внутренних компонентов. Для изоляции модуля от больших токов на объекте необходимо использовать внешние промежуточные реле.

Q: Сохраняется ли конфигурация и настройка параметров PID в модуле при отключении питания шины?

A: Нет. Модуль получает свои рабочие параметры, включая коэффициенты PID и конфигурации типа термопары, от процессора ПЛК при инициализации системы. Если питание шины прерывается, модуль должен восстановить матрицу конфигурации от процессора при возобновлении питания.

Руководство по монтажу на объекте

• Экранирование кабеля датчика: Завершайте все удлинительные провода термопар скрученными, экранированными кабелями. Подключайте экранирующие провода только к назначенной шине заземления панели; не допускайте образования заземляющих петель, подключая оба конца экрана.

• Точность холодного спая: Избегайте установки модуля непосредственно рядом с оборудованием с высоким тепловыделением, таким как блоки питания системы или частотные преобразователи, чтобы предотвратить тепловой дрейф, влияющий на внутренние датчики холодного спая.

• Подключение внешнего источника 24 В постоянного тока: Подавайте внешний источник 24 В постоянного тока через отдельный автоматический выключатель. Перед подачей питания на модуль убедитесь, что полярность соответствует схеме подключения, чтобы избежать срабатывания внутренней защиты от обратной полярности.

• Свободное пространство для воздушного потока: Устанавливайте шасси горизонтально внутри стандартного слота, проверяя наличие вертикальной зоны свободного пространства 50 мм (2 дюйма) над и под основанием для обеспечения естественного конвекционного охлаждения.
