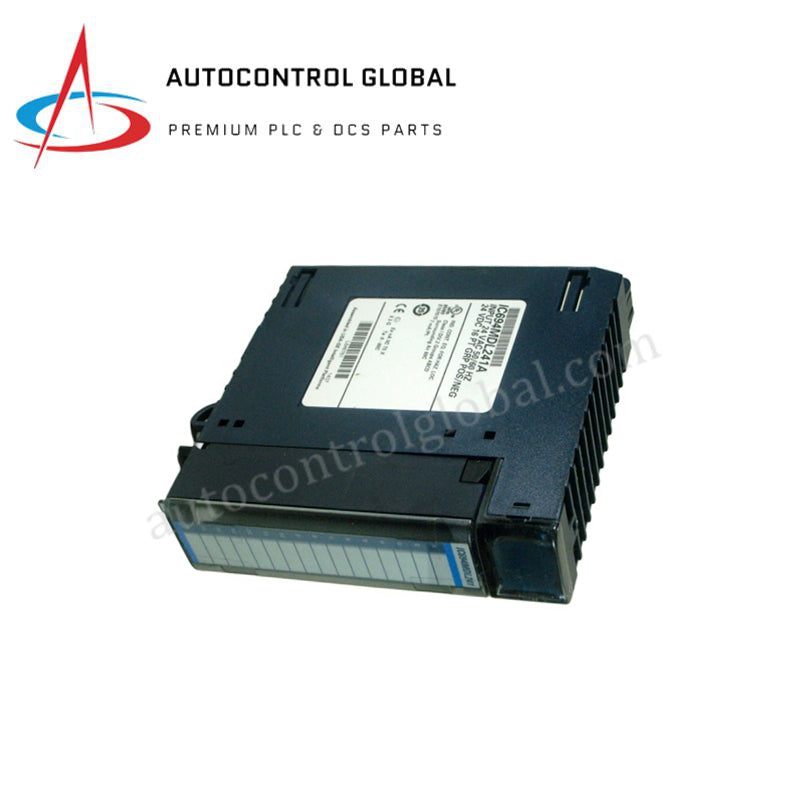

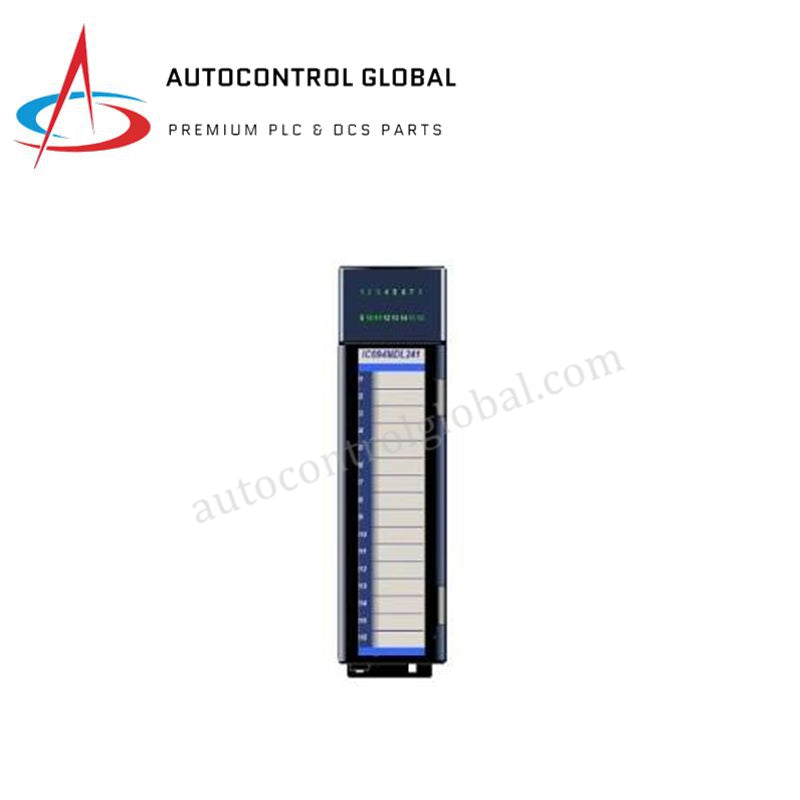

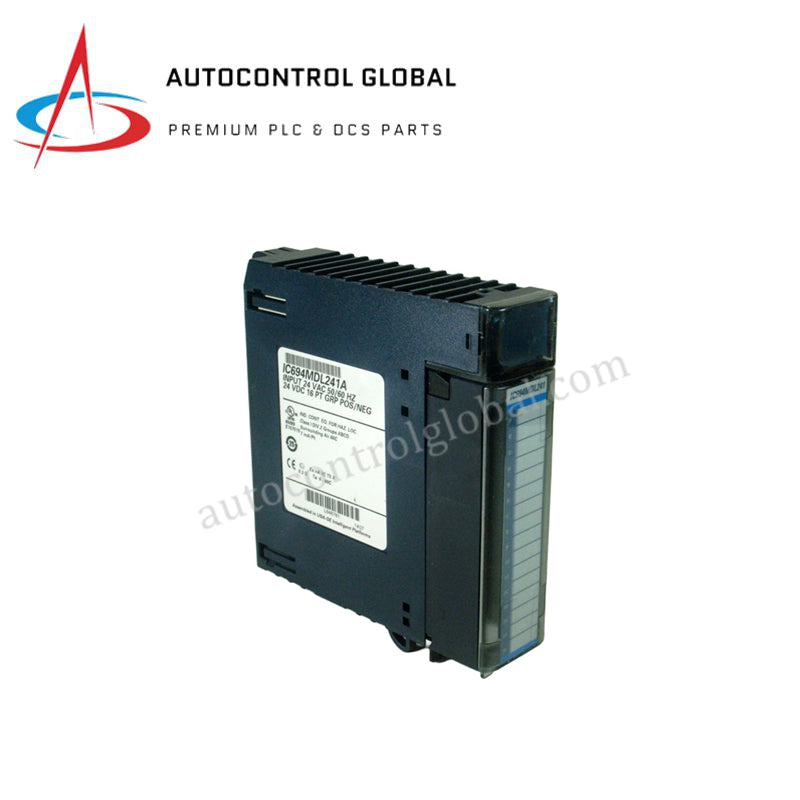

IC694MDL241 GE Fanuc PACSystems RX3i, 16-точечный входной модуль 24 В переменного/постоянного тока
Manufacturer: GE Fanuc
-
Part Number: IC694MDL241
Condition：New with Original Package
Product Type: Модули дискретного ввода
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Модуль дискретных входов GE Fanuc IC694MDL241 PACSystems RX3i
GE Fanuc IC694MDL241A, также имеющийся в каталогах под обозначением IC694MDL241, представляет собой специализированный аппаратный компонент для считывания полевых сигналов 24 В переменного или 24 В постоянного тока в системах PACSystems RX3i. Модуль оснащён 16 входными точками с одним общим выводом и поддерживает подключение полевых цепей постоянного тока с положительной или отрицательной логикой, а также входных сигналов переменного напряжения 50/60 Гц от кнопок, концевых выключателей и датчиков приближения.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | IC694MDL241A |
| Бренд | GE Fanuc / Emerson |
| Происхождение | США |
| Масса | 0,25 кг |
| Размеры | 36 x 134 x 137 мм |
| Рабочая температура | от 0 до 60 °C |
| Потребляемая мощность | 80 мА при 5 В постоянного тока, 125 мА при питании объединительной платы 24 В постоянного тока |
| Количество каналов | 16 дискретных входных точек (1 группа, один общий вывод) |
| Номинальное входное напряжение | 24 В переменного или 24 В постоянного тока |
| Диапазон входного напряжения | от 0 до +30 В переменного тока (50/60 Гц) или от 0 до +30 В постоянного тока |
| Пороговые значения сигнала | ВКЛ.: от 11,5 до 30 В переменного/постоянного тока; ВЫКЛ.: от 0 до +4 В переменного/постоянного тока |
| Время отклика | ВКЛ.: обычно 12 мс; ВЫКЛ.: обычно 28 мс |
| Оптическая изоляция | 1500 В переменного тока между полевой цепью и объединительной платой (1 мин), 250 В переменного тока непрерывно |
Детерминированная объединительная плата PACSystems RX3i и масштабирование ввода-вывода
Модуль IC694MDL241A передаёт изменения состояния полевых сигналов непосредственно в таблицу состояния входов объединительной платы PACSystems RX3i (%I) через барьеры оптической изоляции. Высокая плотность каналов позволяет разместить 16 программно настраиваемых точек переменного/постоянного тока в одном универсальном слоте объединительной платы. Высокая скорость обмена по шине объединительной платы обеспечивает быструю передачу обновлений регистров в центральный процессор, а совместимость прошивки позволяет заменять модуль в горячем режиме без прерывания питания объединительной платы системы и нарушения детерминированности всей стойки.
Часто задаваемые вопросы
В: Поддерживает ли IC694MDL241 схемы подключения с положительной и отрицательной логикой?
О: Да, при работе в режиме постоянного тока модуль поддерживает полевые схемы с положительной логикой (источник) и отрицательной логикой (сток), используя общий входной вывод.
В: Поддерживает ли модуль входов IC694MDL241 установку под напряжением в активную базовую панель RX3i?
О: Да, модуль полностью поддерживает установку и извлечение под напряжением (RIUP) на универсальных объединительных платах PACSystems RX3i, что позволяет выполнять техническое обслуживание без отключения питания шасси и остановки центрального процессора.
В: Как модуль отображает состояние активного сигнала на отдельных входных каналах?
О: На передней панели расположены 16 зелёных светодиодов состояния. Они загораются, когда входное напряжение превышает порог 11,5 В переменного или 11,5 В постоянного тока, указывая на активное состояние логической единицы.
Рекомендации по монтажу
Установите IC694MDL241A в любой доступный слот универсальной базовой панели RX3i, задвигая плату по направляющим до надёжной фиксации разъёмов объединительной платы. Подключение проводов к клеммам выполняется с помощью клеммной колодки коробчатого типа IC694TBB032 или пружинной клеммной колодки IC694TBS032. Прокладывайте низковольтные входные линии 24 В переменного/постоянного тока отдельно от проводов управления двигателями и высоковольтных кабелей переменного тока, соблюдая расстояние не менее 300 мм для предотвращения электромагнитных помех. Экраны стандартных сигнальных проводов необходимо подключать непосредственно к шине заземления рамы рядом с местом ввода в панель. Убедитесь, что вентиляция корпуса предотвращает скопление тепла, поддерживая температуру рабочей среды в диапазоне от 0 до 60 °C.
