IC695PMM335 GE Fanuc PACSystems RX3i Технический паспорт и руководство пользователя

  • Manufacturer: GE Fanuc

  • Part Number: IC695PMM335

  • Condition:New with Original Package

  • Product Type: Модули управления движением

  • Country of Origin: USA

  • Payment:T/T, Western Union

  • Shipping port: Xiamen

  • Warranty: 12 months

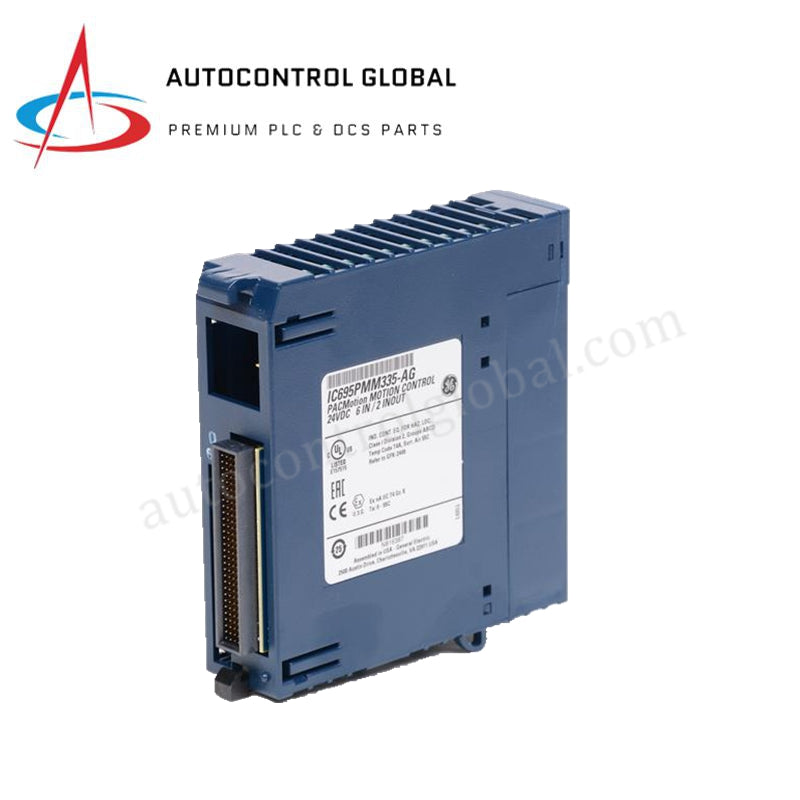

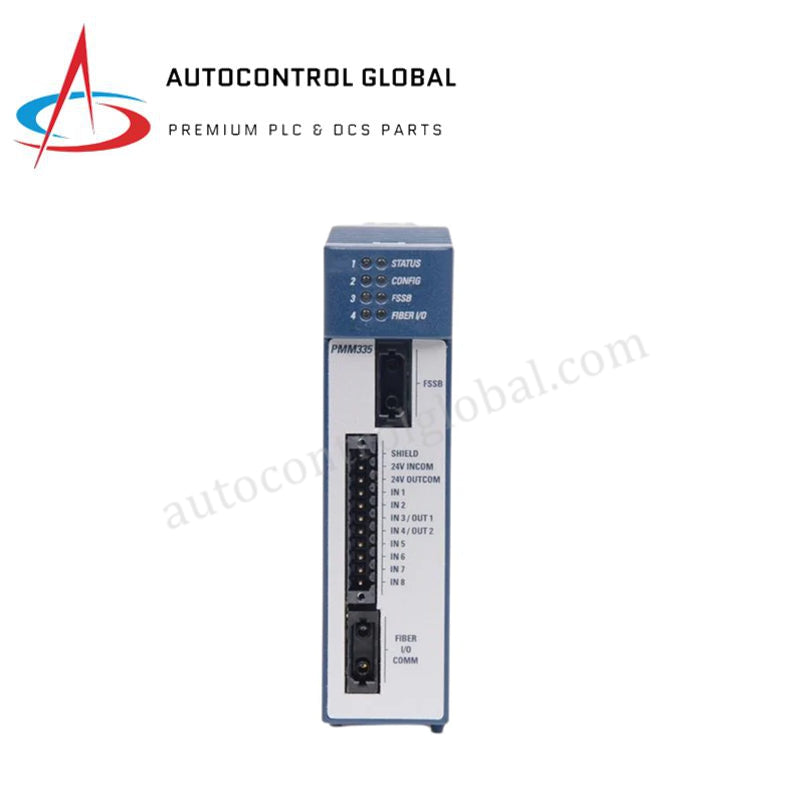

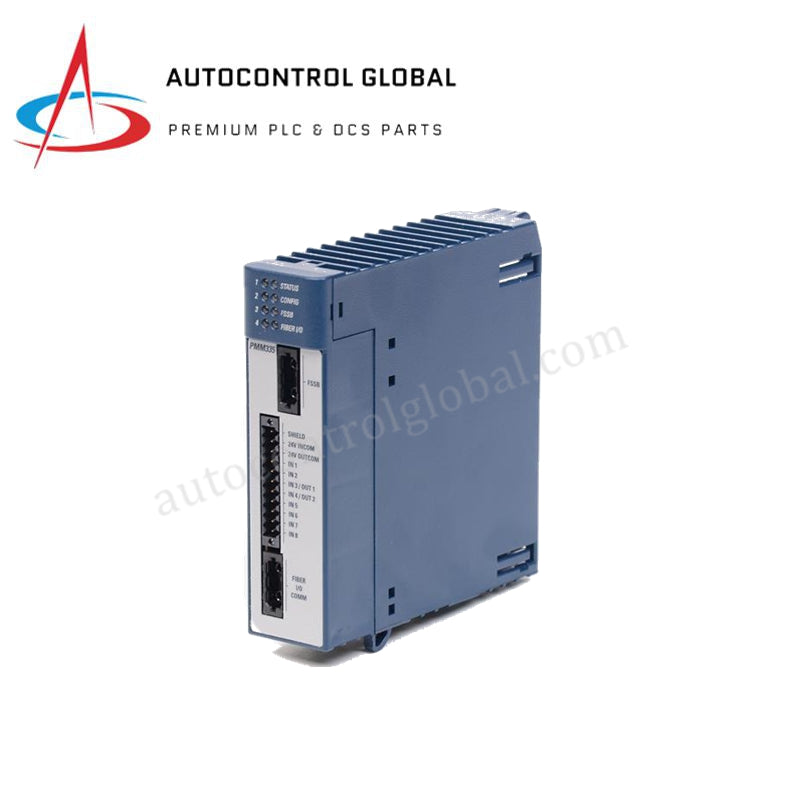

Модуль контроллера движения GE Fanuc IC695PMM335 RX3i PACSystems

GE Fanuc IC695PMM335, также известный как модуль многоосевого контроллера движения IC695PMM335, представляет собой специализированный аппаратный компонент для синхронизированного управления сервомоторами и планирования траекторий в сетях автоматизации платформы PACSystems RX3i. Однослайдовый модуль координирует выполнение детерминированных команд в реальном времени через локальный оптический интерфейс, одновременно обрабатывая сигналы обратной связи от физических энкодерных контуров.

Технические характеристики

Параметр Характеристика
Модель IC695PMM335
Бренд GE Fanuc / Emerson
Происхождение США
Вес 0,28 кг (0,63 фунта)
Габариты Стандартные размеры однослайдового модуля RX3i PACSystems
Рабочая температура 0 до 60 °C (стандартная промышленная стойка)
Потребление энергии 0,45 А при 5 В постоянного тока, 1,1 А при 3,3 В постоянного тока
Линейка продуктов RX3i PACSystems
Управляемые оси 4 физических сервопривода, 1 виртуальная главная ось
Поддержка шины Универсальная шина RX3i
Планирование траектории движения 1 мс
Обновление позиционного контура 500 микросекунд
Обновление контура скорости FSSB 125 микросекунд
Обновление контура крутящего момента FSSB 62,5 микросекунд
Интерфейс сервопривода Оптоволокно через последовательную шину сервопривода FANUC (FSSB)
Скорость интерфейса 50 Мбит/с
Максимальная длина кабеля 100 метров между узлами; 400 метров всего на модуль
Обратная связь энкодера Инкрементальный или абсолютный последовательный энкодер
Входы общего назначения Четыре 24 В постоянного тока, оптически изолированные, настраиваемые как источник или сток
Высокоскоростные входы Два 24 В постоянного тока, настраиваемые как источник или сток, 2 входа на ось
Вычисления С плавающей запятой

Скорость передачи данных по шине и детерминированные сети

Контроллер движения напрямую взаимодействует с универсальной шиной RX3i для обеспечения высокой скорости передачи данных между процессором контроллера и матрицей регистров движения. За счёт отображения многоосевой кинематики через оптический интерфейс последовательной шины сервопривода FANUC (FSSB) со скоростью 50 Мбит/с модуль обеспечивает полную защиту от помех в детерминированной сервосети. Этот оптоволоконный канал гарантирует, что высокоскоростные захваты положения и команды крутящего момента обходят типичные электромагнитные помехи, присутствующие в плотных приводных шкафах, сохраняя синхронизацию с точностью до субмикросекунд на всех назначенных осях.

Часто задаваемые вопросы

В: Как модуль обрабатывает регистрацию положения в реальном времени при высокоскоростных переходах машины?

О: Модуль использует два выделенных высокоскоростных входа 24 В постоянного тока на ось. Эти входы вызывают аппаратные прерывания, которые фиксируют точное значение регистра положения энкодера в окне обновления позиционного контура в 500 микросекунд, независимо от времени сканирования логики шины.

В: Какие ограничения по установке на шину при замене модуля IC695PMM335?

О: Модуль должен устанавливаться или сниматься только при полном отключении питания универсальной шины. Горячая замена этой критически важной карты движения может вызвать временные сбои связи в оптоволоконной сети FSSB или прервать системную логическую шину.

Руководство по монтажу на объекте

  • Установка модуля и механическое крепление: Вставьте модуль в предназначенный слот универсальной шины RX3i. Убедитесь, что верхние и нижние защёлки корпуса надёжно зафиксированы в пазах держателя, затем нажмите модуль внутрь до посадки задних разъёмов шины. Затяните крепёжные винты для обеспечения непрерывного структурного заземления.
  • Прокладка оптоволоконных кабелей и радиус изгиба: Прокладывайте все оптоволоконные кабели FSSB через выделенные каналы, отделённые от высоковольтных цепей переменного тока и силовых кабелей приводов минимум на 300 мм. Соблюдайте минимальный радиус изгиба 25 мм на всех оптических линиях, чтобы избежать ослабления сигнала или повреждения сердечника волокна.
  • Заземление экрана для внешних входов/выходов: Подключайте экранирующие дренажные провода всех линий 24 В постоянного тока общего назначения и высокоскоростных входов непосредственно к внешней заземляющей шине, расположенной в нижней части панели шкафа. Убедитесь, что шина заземления инструментов соединена с основной заземляющей сетью предприятия с электрическим сопротивлением менее 1 Ом.
