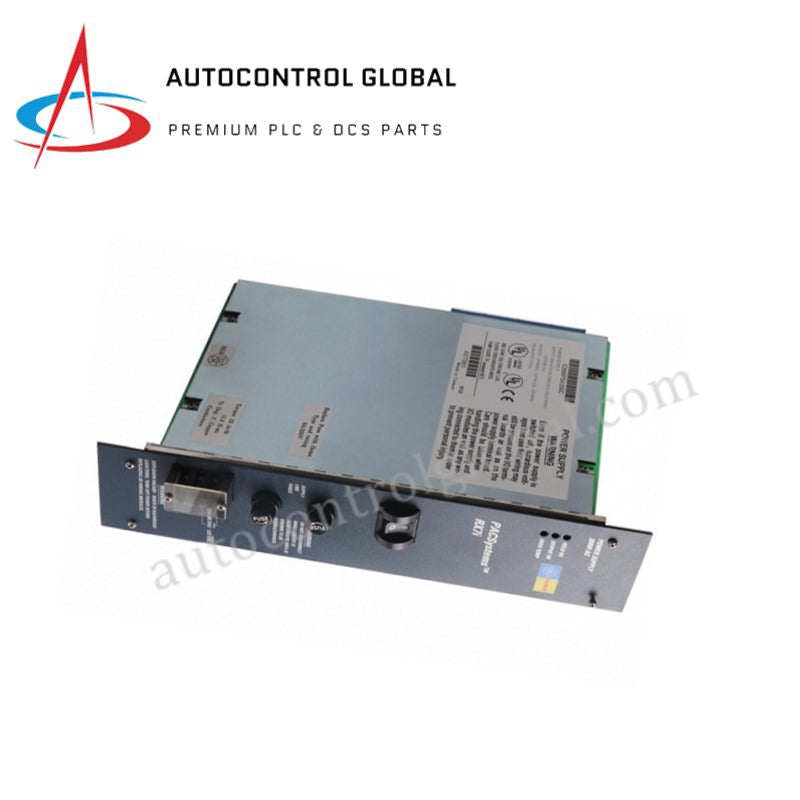

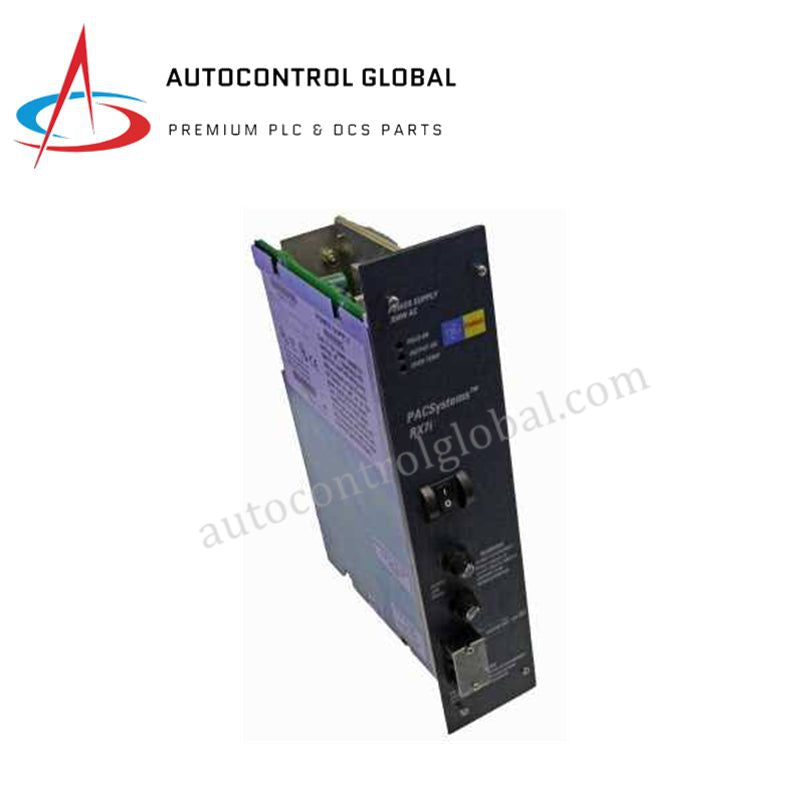

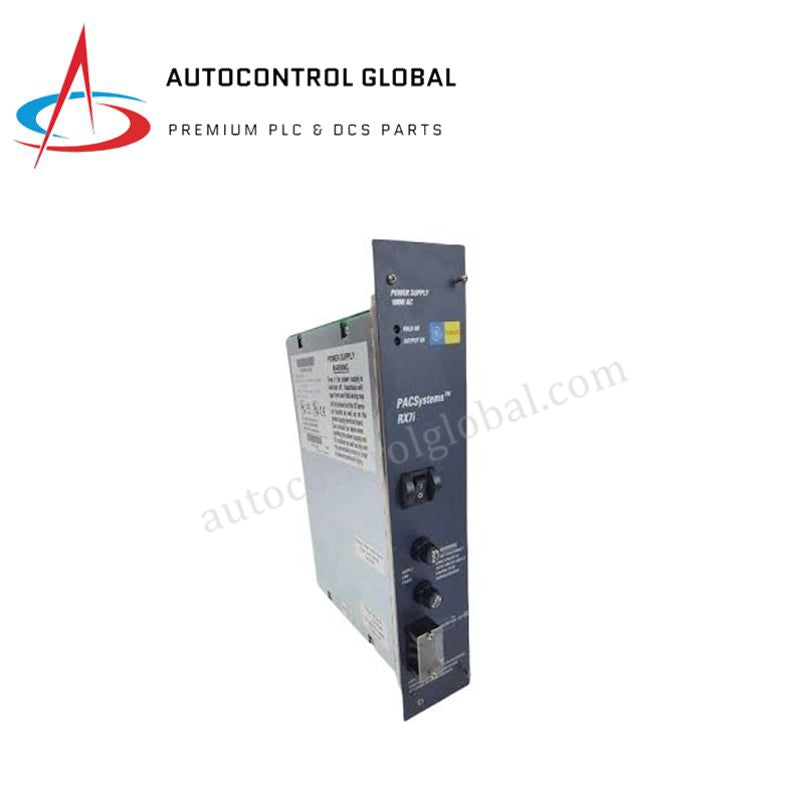

IC698PSA350B GE Fanuc PACSystems RX7i, модуль блока питания 350 Вт
Manufacturer: GE Fanuc
-
Part Number: IC698PSA350B
Condition：New with Original Package
Product Type: Модули источников питания
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Модуль питания GE Fanuc IC698PSA350B PACSystems RX7i
GE Fanuc IC698PSA350B, также каталогизируемый как модуль питания IC698PSA350, представляет собой специализированный аппаратный компонент для распределения многоуровневого постоянного тока в платформах PACSystems RX7i. Он преобразует входное полевое напряжение широкого диапазона переменного или постоянного тока в стабилизированные шины питания объединительной платы (+5 В постоянного тока, +12 В постоянного тока и -12 В постоянного тока) для питания центральных процессоров на базе VME64 и модулей ввода-вывода, установленных в стойках RX7i.
Технические характеристики оборудования
| Параметр | Спецификация |
|---|---|
| Модель | IC698PSA350B |
| Бренд | GE Fanuc / Emerson |
| Происхождение | США |
| Масса | 1,9 кг |
| Размеры | 76,2 x 203,2 x 203,2 мм |
| Рабочая температура | от 0 до 60 °C |
| Потребляемая мощность | Общая выходная мощность 350 Вт |
| Входное напряжение | от 85 до 264 В переменного тока (47–63 Гц) или от 100 до 150 В постоянного тока |
| Выходные шины напряжения | +5 В постоянного тока при 60 А, +12 В постоянного тока при 12 А, -12 В постоянного тока при 4 А |
| Расположение в стойке | Слот 0 (крайний левый слот основной стойки RX7i) |
| Требования к охлаждению | Принудительное воздушное охлаждение (вентиляторный блок на 70 CFM) |
| Характеристики предохранителя | 8 А / 250 В (инерционный предохранитель 5 x 20 мм) |
| Напряжение изоляции | 1500 В постоянного тока |
Архитектура питания объединительной платы VME64 и тепловые характеристики
IC698PSA350B подаёт стабилизированный ток непосредственно на шину объединительной платы VME64 RX7i, обеспечивая высокую скорость обмена по объединительной плате в конфигурациях с центральными процессорами и модулями ввода-вывода высокой плотности. Подача до 60 А по логической шине +5 В постоянного тока требует активного отвода тепла от радиатора с помощью специального вентиляторного блока шасси производительностью 70 CFM. Встроенные контуры мониторинга постоянно проверяют состояние воздушного потока и температурные пороги, обеспечивая детерминированную работу системы и защищая внутреннюю логику объединительной платы от колебаний сетевого напряжения.
Часто задаваемые вопросы
В: Можно ли установить модуль IC698PSA350B в стандартные слоты ввода-вывода внутри стойки RX7i?
О: Нет, модуль IC698PSA350B оснащён направляющим ключом, допускающим установку только в слот 0 (крайний левый специализированный слот питания) основной стойки PACSystems RX7i.
В: Что произойдёт с работой источника питания при механической неисправности вентиляторного блока шасси?
О: Модуль оснащён системой активного контроля воздушного потока. Если охлаждение опускается ниже требуемых порогов, загорается красный светодиод OVER TEMP, а внутренние защитные цепи отключают выходные шины до возникновения теплового повреждения.
В: Чем ревизия B отличается от более ранних аппаратных ревизий в отношении защиты компонентов?
О: В ревизии B изменена спецификация основного предохранителя: используется стандартный предохранитель 8 А, 250 В, формата 5 x 20 мм вместо предохранителя типа 0.25 дюйма x 1.25 дюйма, применявшегося в более ранних серийных версиях.
Рекомендации по установке на объекте
Вставьте IC698PSA350B непосредственно в слот 0 стойки RX7i по направляющим до полной посадки разъёмов объединительной платы. Затяните верхний и нижний крепёжные винты, чтобы зафиксировать устройство и защитить его от вибрации. Подключите источник питания экранированными проводами, рассчитанными минимум на 300 В, соблюдая требования местных электротехнических норм для линий переменного тока (от 85 до 264 В переменного тока) или постоянного тока (от 100 до 150 В постоянного тока). Убедитесь, что вентиляторный блок на 70 CFM непрерывно работает под корзиной модулей, обеспечивая вертикальную конвекцию. Оставьте свободное пространство не менее 100 мм над и под конструкцией стойки, чтобы предотвратить рециркуляцию горячего воздуха и поддерживать температуру окружающей среды в диапазоне от 0 до 60 °C.
