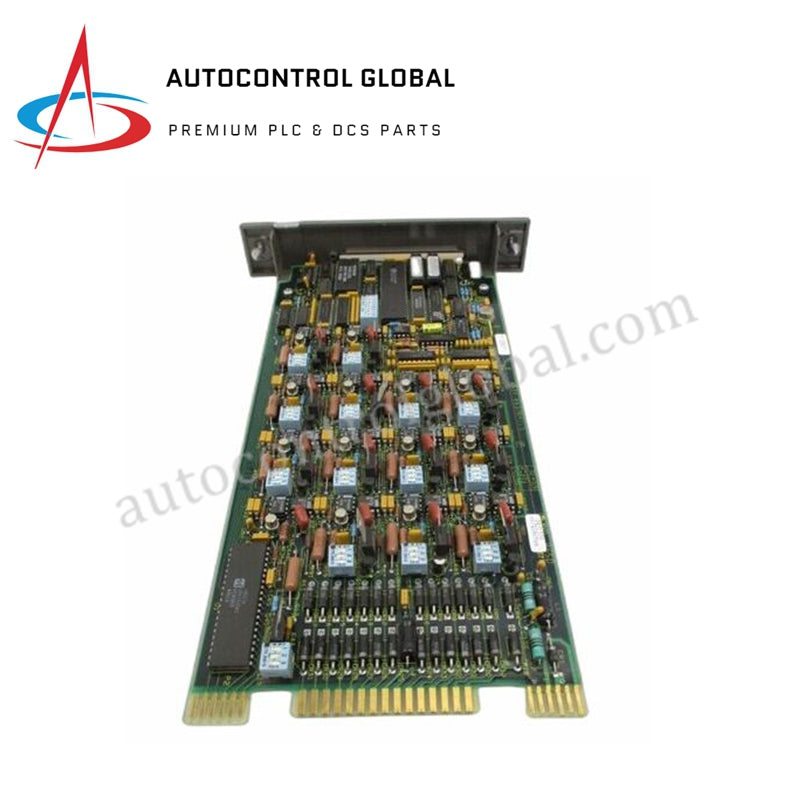

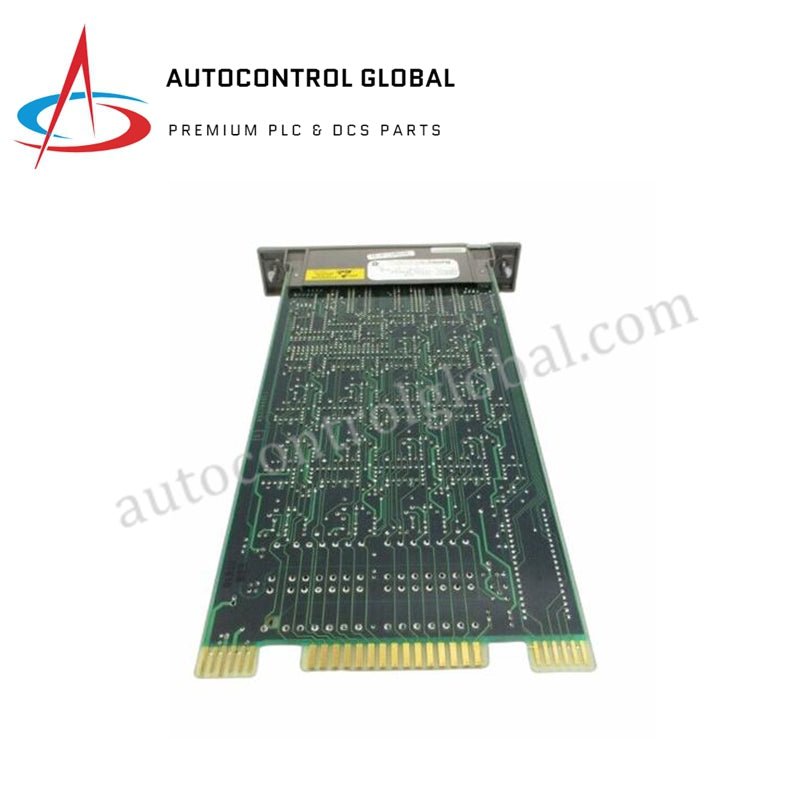

ИМАСО01 | Модуль аналогового ведомого выхода ABB

Описание

Модуль аналогового выходного сигнала-слейва IMASO01 от ABB — это высокопроизводительный модуль, предназначенный для точного аналогового вывода в системах промышленной автоматизации. Он обеспечивает надежную передачу сигнала с настраиваемыми режимами выхода и надежными функциями защиты для работы в сложных условиях окружающей среды.

Требования к питанию

• Напряжение:

• +5 В постоянного тока ±5%

• +15 В постоянного тока ±5%

• -15 В постоянного тока ±5%

• +24 В постоянного тока ±10% (от блока/модуля терминала)

• Текущее потребление:

• 480 мА (+5 В постоянного тока)

• 200 мА (+15 В постоянного тока)

• 195 мА (-15 В постоянного тока)

• 310 мА (+24 В постоянного тока)

• Рассеиваемая мощность:

• 3,75 Вт при +5 В постоянного тока

• 5.25 ватт при +15 В постоянного тока

• 3.75 ватт при -15 В постоянного тока

Технические характеристики аналогового выхода

• Разрешение ЦАП: 10 бит для аналоговых выходов

• Точность выходных данных:

• ≤0.15% (режим напряжения)

• ≤0.25% (текущий режим)

• Выходная нагрузка:

• 750 Ом максимум (токовый режим)

• 22 килоома минимум (режим напряжения)

Функции защиты

• Ограничение тока: номинальный предел выходного тока 50 мА

• Защита от короткого замыкания: Встроенная защита

• Защита от перенапряжений: соответствует испытанию на устойчивость к перенапряжениям IEEE-472-1974

Технические характеристики монтажа и окружающей среды

• Крепление: Занимает один слот в стандартном блоке крепления модуля INFI 90

• Температура окружающей среды: 0°C до 70°C (32°F до 158°F)

• Относительная влажность: от 0% до 95% при температуре до 55°C (131°F) (без конденсации)

• 0% до 45% при 70°C (158°F) (без конденсации)

• Высота: от уровня моря до 3 км (1,86 мили)

• Качество воздуха: Некоррозионный
