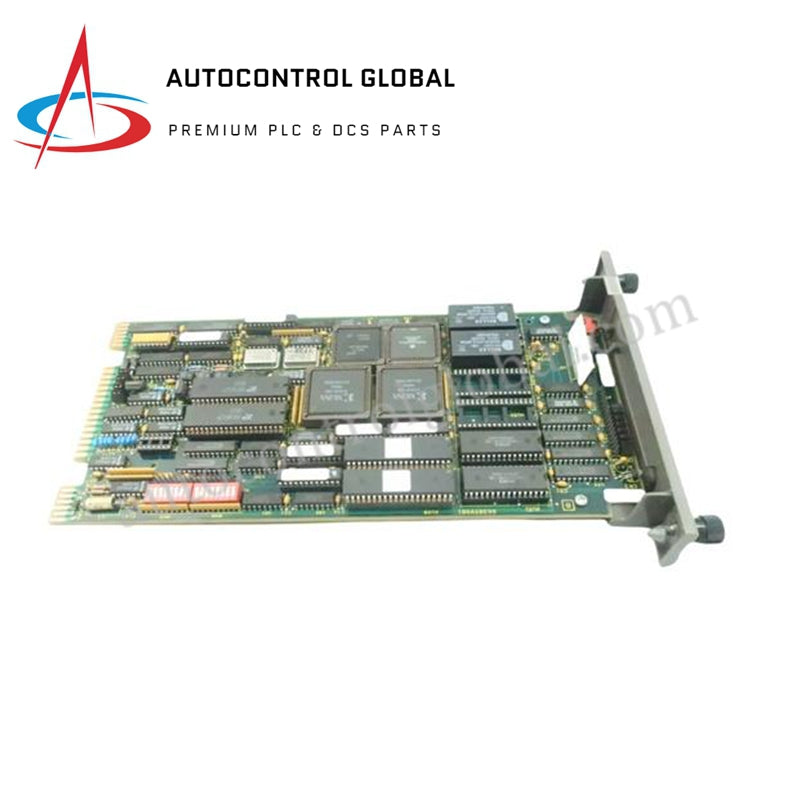

IMMFP01 ABB Многофункциональный процессорный модуль

Описание

Многофункциональный процессорный модуль IMMFP01 от ABB представляет собой высокопроизводительный компонент, оснащённый 32-битным микропроцессором, обеспечивающим расширенные возможности обработки для промышленных систем управления. Этот модуль поддерживает несколько протоколов последовательной связи и предлагает универсальные возможности программирования, что делает его идеальным для различных применений в системе Infi 90.

Технические характеристики

• Микропроцессор: 32-битный процессор (16-битная внешняя шина) с тактовой частотой 16 МГц

• Память:

• Итого: 512 kbytes ROM

• Доступно: 256 кбайт ОЗУ, 64 кбайт NVRAM

• ОЗУ: 163,248 байт

• NVRAM: 62,656 байт

• Требования к питанию: +5 В постоянного тока при 2 А; типично 10 Вт

• Серийные порты: два порта RS-232-C или один порт RS-485 и один порт RS-232-C (до 19,2 кбауд)

• Поддержка станции:

• 64 x 40-kbaud последовательных станций (IISAC01)

• 8 x 5-кило бод последовательных станций (NDCS03 или NDIS01)

• Резервная коммуникационная линия: последовательная линия 1 Мбауд

• Электромагнитные/радиочастотные помехи: значения недоступны; убедитесь, что двери шкафа закрыты, и держите коммуникационное оборудование на расстоянии 2 метров от шкафа

• Программируемость: C, BASIC, BATCH, лестничная логика, функциональные коды и пользовательские функции

• Размеры:

• Ширина: 35.56 мм (1.40 дюйма)

• Высота: 177.80 мм (7.00 дюймов)

• Длина: 298.45 мм (11.75 дюйма)

• Крепление: Занимает один слот в стандартном монтажном блоке модуля INFI 90

• Температура окружающей среды: 0° до 70°C (32° до 158°F)

• Относительная влажность:

• 5% до 95% при температуре до 55°C (131°F) (без конденсации)

• 5% до 45% при температуре выше 55°C (131°F) (без конденсации)

• Атмосферное давление: от уровня моря до 3 км (1,86 мили)
