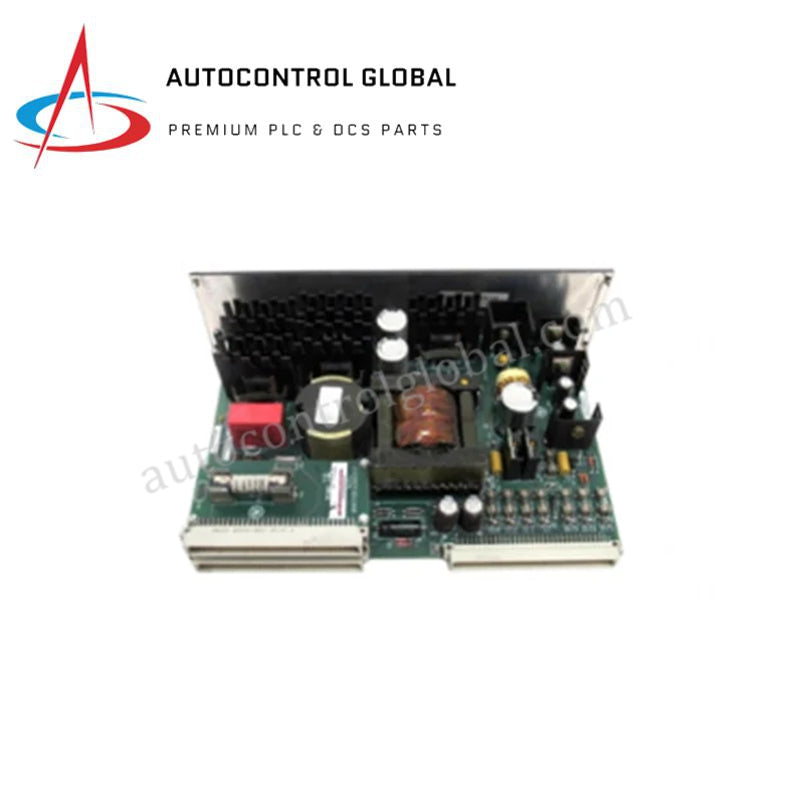

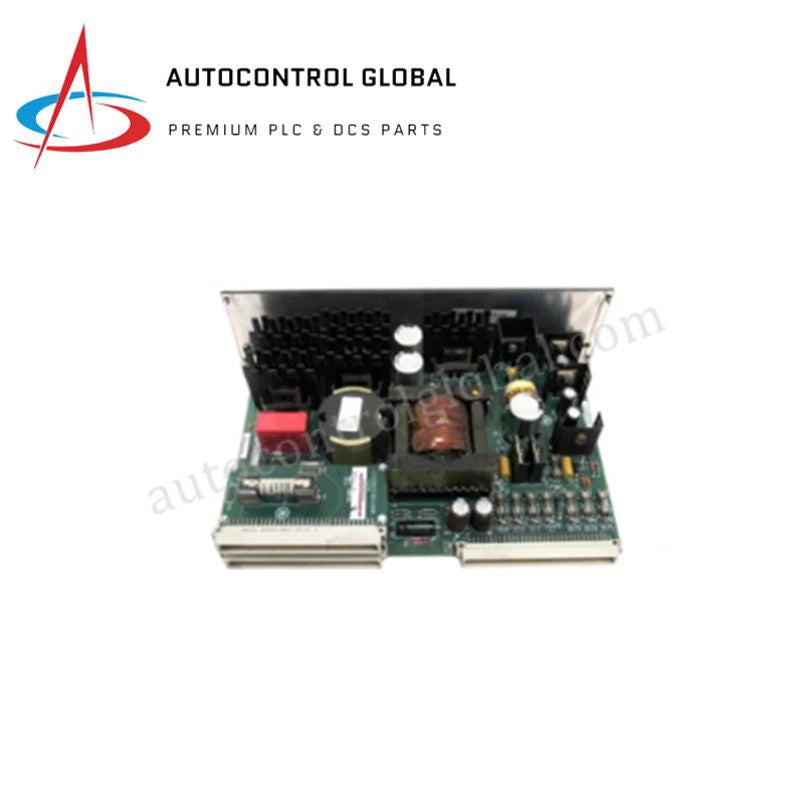

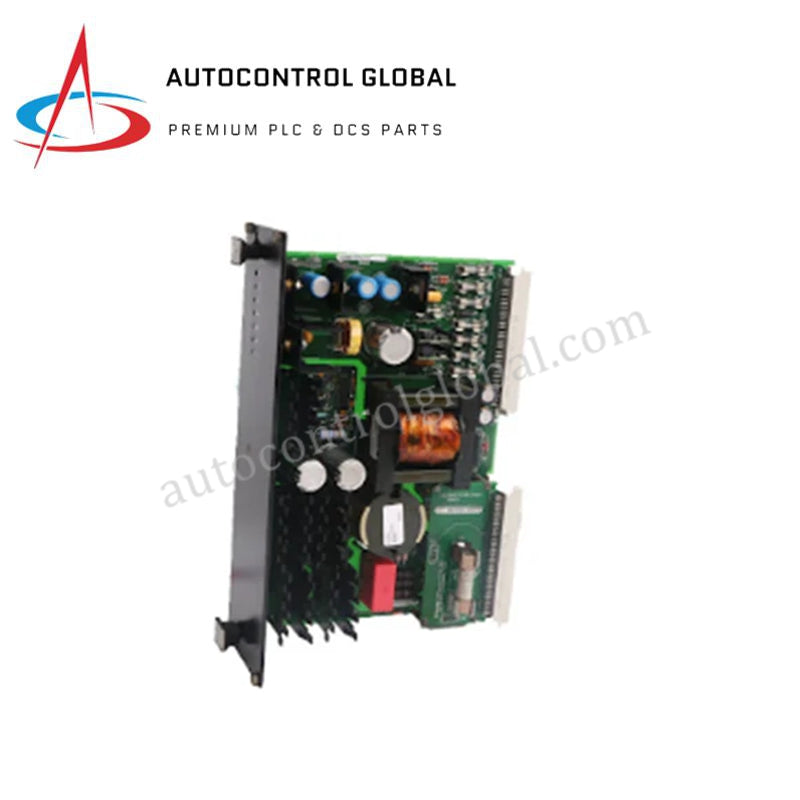

Модуль питания General Electric EX2100 IS200EPSMG2A
Manufacturer: GE Fanuc
-
Part Number: IS200EPSMG2/A
Condition：New with Original Package
Product Type: Модуль питания
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Модуль питания возбудителя General Electric IS200EPSMG2A EX2100
Настроенный для конкретной технической задачи в системе/сети с именем, General Electric IS200EPSMG2A (IS200EPSMG2 модуль питания возбудителя) обеспечивает прямое физическое/электрическое выполнение.
Технические характеристики оборудования
| Параметр | Характеристика |
|---|---|
| Модель | IS200EPSMG2A |
| Бренд | General Electric |
| Происхождение | США |
| Вес | 1.14 кг |
| Размеры | 80 мм x 186 мм x 261 мм |
| Рабочая температура | -30 до +65 °C |
| Потребляемая мощность | 300 W |
| Функция | Обеспечивает регулируемое постоянное напряжение для плат управления возбудителем |
| Входное напряжение | 125 V DC номинал (диапазон 100-140 V DC) |
| Выходное напряжение | +28 V DC регулируемое |
| Максимальный выходной ток | До 10 A |
| Пульсации/шум | Не более 50 мВ RMS |
| Изоляция | Изоляция вход-выход, выдерживает 1500 V AC |
| Защитные функции | Защита от перенапряжения, перегрузки по току, тепловое отключение |
| Интерфейс связи | Сигналы мониторинга VME шины задней панели |
| Резервирование | Поддержка простых и резервных конфигураций возбудителя |
Детерминированная инфраструктура шины сетевой задней панели
Аппаратное обеспечение модуля напрямую взаимодействует с системной задней панелью для непрерывной передачи диагностических телеметрических данных. Встроенный микроконтроллер контролирует силовые линии, состояние нагрузки на выходе и внутренние тепловые градиенты, преобразуя эти данные в статусные слова, передаваемые по параллельной архитектуре шины задней панели. Интегрированная прошивка сохраняет параметры совместимости flash между топологиями EX2100 и Mark VI, детерминированно реагируя на циклы опроса шины. Локальный интеллект отслеживает отклонения потребления тока, изолируя электрические неисправности на уровне модульного интерфейса, чтобы избежать глобальных сбоев данных или задержек выполнения в основной сети контроллера.
Часто задаваемые вопросы
В: Как модуль осуществляет мониторинг статуса в системе управления турбиной?
О: Аппаратное обеспечение направляет определённые аналоговые и дискретные диагностические сигналы непосредственно на интерфейс шины VME задней панели, позволяя центральному процессору сканировать стабильность напряжения, условия нагрузки и регистры ошибок в каждом цикле логического выполнения.
В: Что происходит, если рабочая температура модуля превышает установленный порог в 65 °C?
О: Внутренние тепловые сенсоры обнаруживают нарушение предельного значения и активируют автономную защитную цепь теплового отключения, которая отключает выход +28 V DC для защиты последующих компонентов и устанавливает флаг ошибки на шине мониторинга задней панели.
Руководство по установке на объекте
- Вставьте модуль в предназначенный слот шасси, используя стандартные направляющие, убедившись, что разъём VME задней панели полностью подключён перед фиксацией механических защёлок модуля.
- Выключите всё основное питание входного источника для подсистемы возбудителя перед подключением или отключением клемм модуля, чтобы предотвратить электростатический разряд (ESD) или высоковольтные переходные дуги.
- Прокладывайте проводники входного питания 125 V DC через специальные экранированные каналы, заземляя внешний слой экрана непосредственно на шину заземления шкафа для снижения электромагнитных помех.
- Обеспечьте вертикальный зазор не менее 50 мм сверху и снизу корпуса модуля для свободной конвективной циркуляции воздуха и предотвращения локального теплового застоя.
