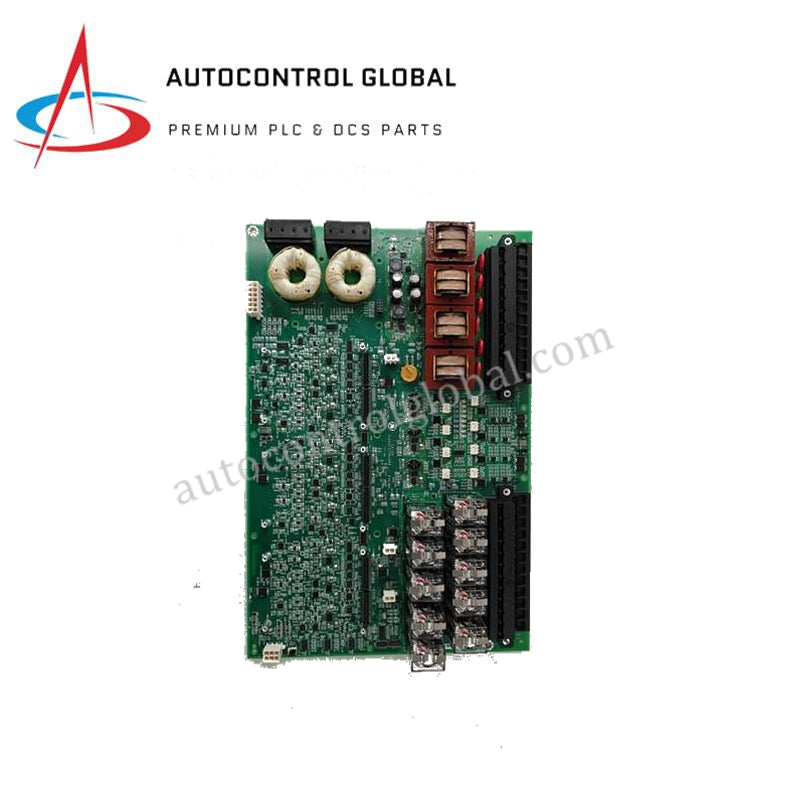

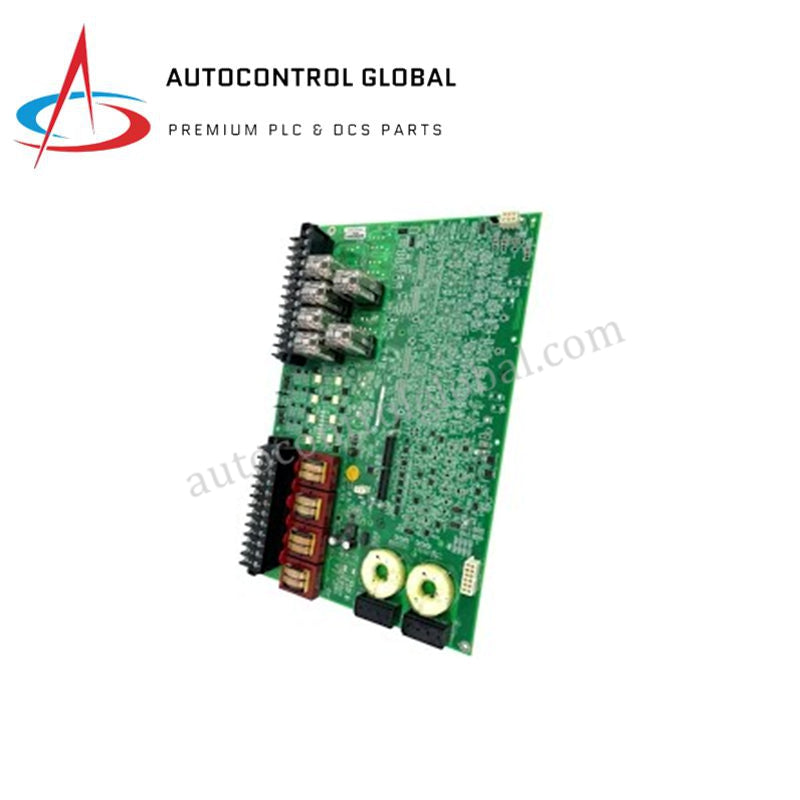

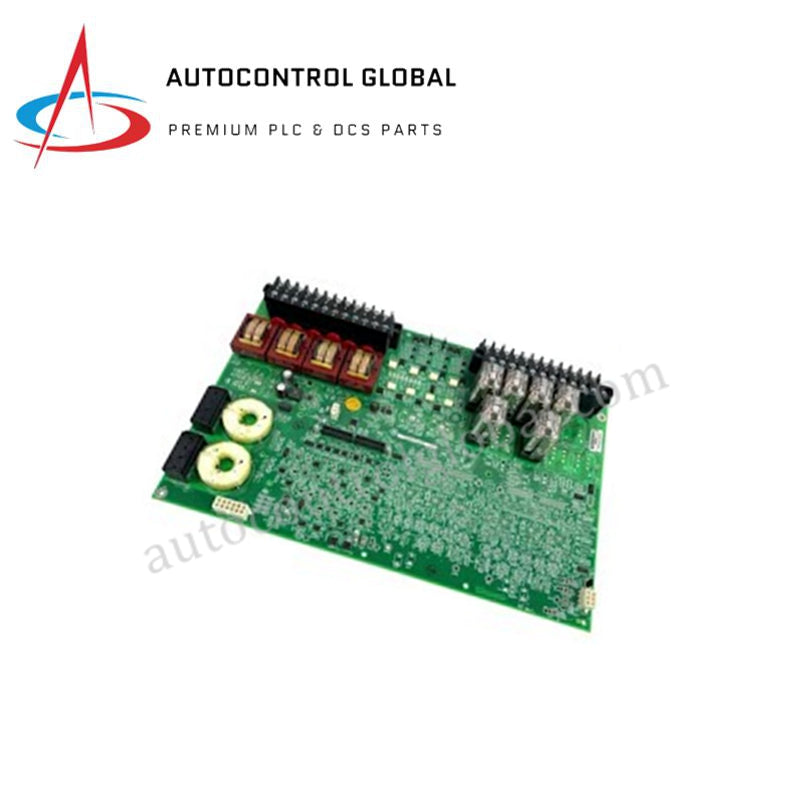

Модуль платы терминала ввода-вывода IS200ESYSH3A GE Fanuc EX2100e

Плата терминала ввода-вывода GE Fanuc IS200ESYSH3A EX2100e

GE Fanuc IS200ESYSH3A, также известная как плата терминала ввода-вывода IS200ESYS, является специализированным аппаратным компонентом для обработки подключений трансформаторов напряжения (PT) и тока (CT) в сетях системы управления возбуждением EX2100e. Сборка терминала отображает аппаратные связи через шесть разъёмов sub-D непосредственно на архитектуру секции управления M1 для обработки цепей изоляции питания. Настроенная для архитектур с простым управлением (simplex), плата направляет входные сигналы обратной связи высокого напряжения и тока через защитные слои цепей, обеспечивая синхронизированное отслеживание электрических параметров внутри модуля обработки.

Технические характеристики

Архитектура шины промышленного управляющего заднего плана и масштабирование ввода-вывода

Модуль обрабатывает детерминированный разбор обратной связи через локальную шину заднего плана, поддерживая точные физические пороги изоляции между высокомощными цепями трансформаторов и внутренними узлами обработки. Профиль применения управляет локальными аппаратными ограничениями, стабилизируя масштабирование плотности входящих сигналов через шесть отдельных массивов разъёмов sub-D. Для правильной работы требуется точная проверка совместимости версии прошивки между физической аппаратной версией и основным уровнем управления, что обеспечивает мгновенную синхронизацию метрических данных приборов без возникновения тайм-аутов доступа к шине или ошибок задержки распространения.

Часто задаваемые вопросы

В: Как шесть разъёмов sub-D взаимодействуют с основной секцией управления M1?

О: Шесть разъёмов sub-D обеспечивают прямые физические многопроводные маршруты, связывающие сигналы полевых трансформаторов с диагностическими и логическими слоями процессора управления, предотвращая искажение сигналов на отдельных измерительных путях.

В: Разрешена ли горячая замена платы IS200ESYSH3A во время активных циклов управления возбуждением?

О: Нет, это оборудование нельзя отключать или заменять при включённой системе управления возбуждением. Нарушение живых соединений с рабочими цепями трансформаторов напряжения или тока вызовет индуктивные скачки напряжения, которые повредят компоненты системы.

В: Какие действия необходимо предпринять при несоответствии версии прошивки платы терминала и основного контроллера?

О: Системные параметры требуют, чтобы все связанные модули ввода-вывода имели совпадающие версии. Несоответствие версий вызовет ошибку конфигурации на шине заднего плана, требующую перепрошивки через инженерное программное обеспечение перед возобновлением передачи данных.

Руководство по полевому монтажу

• Контроль затяжки разъёмов sub-D: Надёжно установите все шесть многоконтактных кабелей sub-D в соответствующие разъёмы платы. Затяните встроенные винты до механического предела, чтобы исключить прерывание сигнала из-за вибраций оборудования.
• Разделение сигналов PT и CT: Прокладывайте все линии высоковольтных трансформаторов напряжения и тока внутри выделенных изолированных металлических трубопроводов. Держите эту проводку отдельно от низковольтных цифровых сетевых линий для минимизации электромагнитных наводок общего режима.
• Подключение заземляющей шины: Подключите выделенные заземляющие клеммы панели напрямую к медной заземляющей шине корпуса с помощью проводников низкого сопротивления, обеспечивая путь разряда для молний или индуцированных перенапряжений.
• Проверка конформного покрытия: Проверьте целостность поверхности платы перед монтажом. Убедитесь, что на покрытии нет царапин или глубоких трещин, так как неповреждённое покрытие необходимо для предотвращения внутренних токов утечки при высокой влажности.
