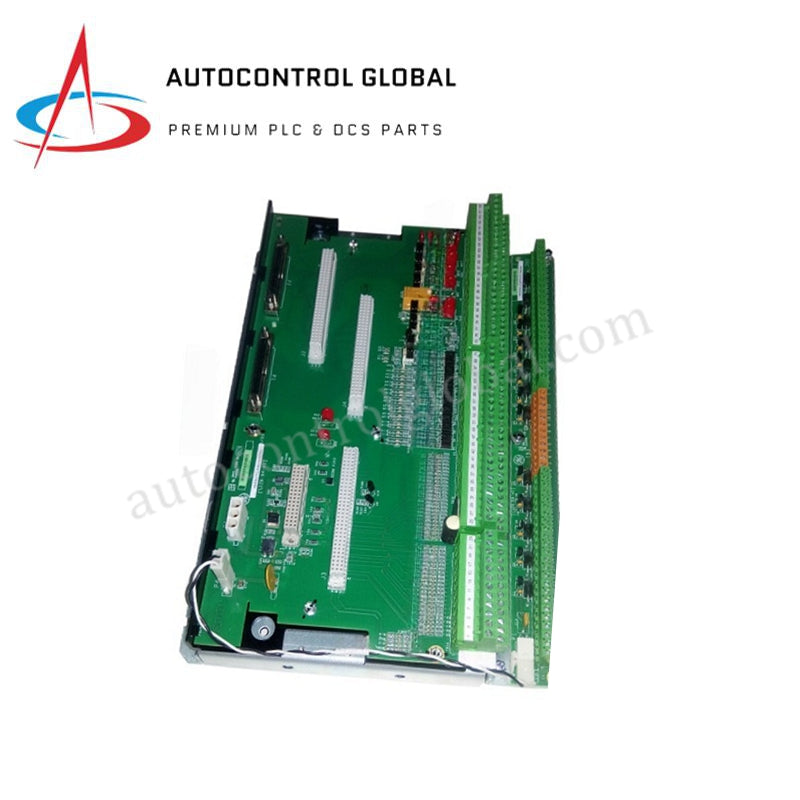

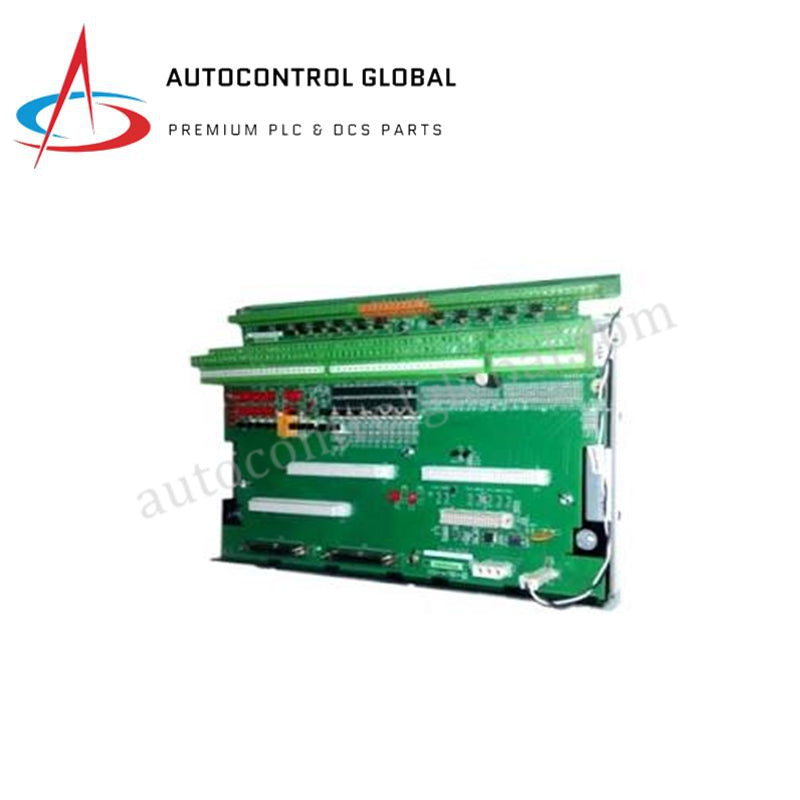

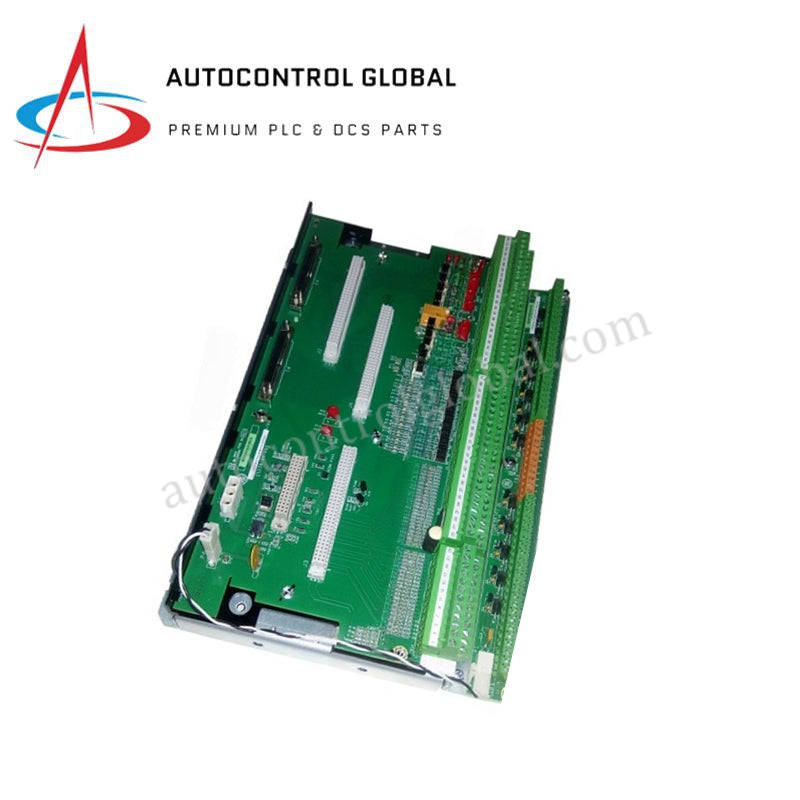

Плата аналогового входа IS230SNAIH2A GE Mark VIe
Manufacturer: GE Fanuc
-
Part Number: IS230SNAIH2A
Condition：New with Original Package
Product Type: Модули аналогового ввода
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IS230SNAIH2A Mark VIe Аналоговая входная плата терминала
GE IS230SNAIH2A, также известная как IS230SNAIH2A Аналоговая входная плата терминала, представляет собой специализированный аппаратный компонент для высокоточного сбора аналоговых сигналов в архитектуре управления турбинами Mark VIe.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | IS230SNAIH2A |
| Бренд | GE Mark VIe |
| Происхождение | США |
| Вес | 0,91 кг |
| Размеры | 233 мм x 160 мм x 25 мм |
| Рабочая температура | от -40 °C до 70 °C |
| Потребляемая мощность | Зависит от шины задней панели |
| Производительность | 8-каналов +/- 10 В, 4-20 мА входы, разрешение 16 бит |
Детерминированные сети Profinet / EtherNet/IP
IS230SNAIH2A поддерживает скорость передачи данных по шине задней панели для обеспечения передачи аналоговых данных в реальном времени в I/O-пакет Mark VIe. Модуль использует совместимость с прошивкой flash для выполнения диагностического мониторинга, включая проверку состояния входных цепей и валидацию диапазона сигналов. Его конструкция обеспечивает масштабируемость плотности ввода/вывода, поддерживая конфигурации TMR (тройное модульное резервирование) через параллельные пути обработки сигналов. Реализуя детерминированные протоколы связи по шине задней панели, плата синхронизирует выборку аналоговых сигналов с интервалом сканирования контроллера, обеспечивая стабильность в критически важных петлях обратной связи управления.
Часто задаваемые вопросы
В: Поддерживает ли IS230SNAIH2A горячую замену в стойке управления?
О: Нет, для извлечения платы терминала необходимо отключить питание поля и отсоединить I/O-пакет, чтобы избежать электрических повреждений разъемов или шины задней панели.
В: Как обеспечивается изоляция каналов в условиях высокого уровня помех?
О: Плата использует гальваническую изоляцию на каждом канале, чтобы отделить напряжения со стороны поля от заземления корпуса системы, предотвращая помехи от земляных петель и защищая аналоговую схему преобразования от переходных процессов.
Руководство по монтажу на объекте
Установите IS230SNAIH2A на предназначенную DIN-рейку внутри шкафа управления, убедившись, что все крепления клеммных блоков надежно зафиксированы. Подключите проводку полевого оборудования к винтовым клеммам, используя экранированный витой кабель для минимизации электромагнитных наводок. Подсоедините ленточный кабель от соответствующего I/O-пакета к интерфейсу модуля, обеспечив правильное совмещение и ориентацию. Проверьте, что экранирующие дренажные провода подключены к выделенной шине заземления шкафа. После установки используйте Control System Toolbox для проверки адреса платы и подтверждения калибровки аналоговых сигналов в пределах ожидаемых рабочих диапазонов перед инициализацией системы.
