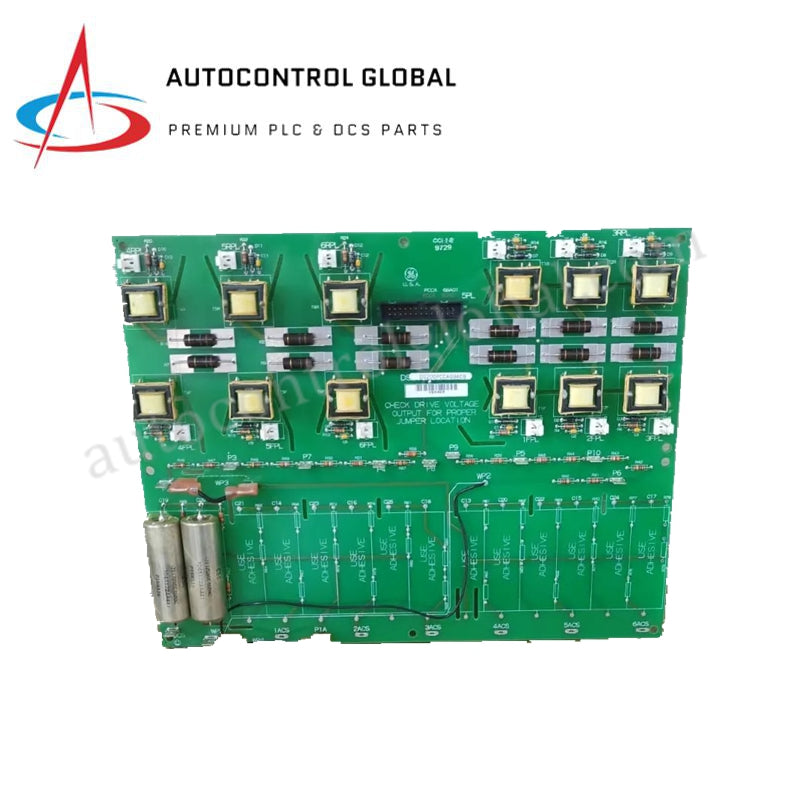

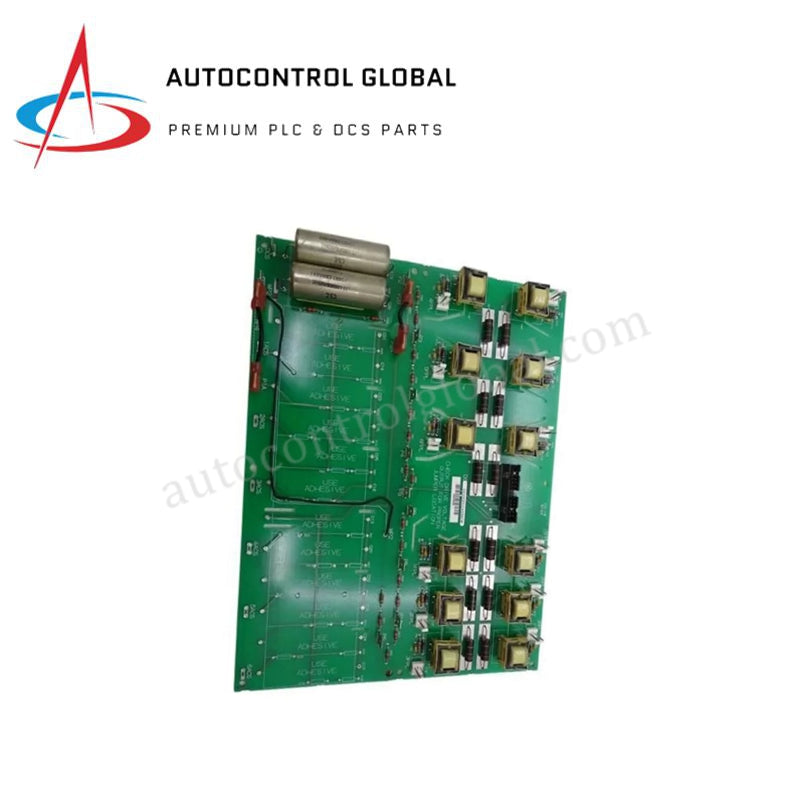

Модуль PCB GE Fanuc DS200STBAG1ACB для управления Mark V (копия)

Описание продукта

DS200STBAG1ACB — это высокоплотный терминальный блок (STBA), разработанный для системы управления General Electric Speedtronic Mark V. Выполняя функцию централизованного узла подключения, этот модуль обеспечивает маршрутизацию как дискретных, так и аналоговых сигналов от вспомогательного оборудования турбины к процессорам управления. Он является ключевым компонентом для организации сложной проводки на объекте, гарантируя высокую целостность сигналов от датчиков и к исполнительным механизмам.

Разработанный для работы в сложных условиях энергетических установок, DS200STBAG1ACB включает электрическую изоляцию на каждый канал и аппаратное фильтрование. Эти функции необходимы для подавления дребезга контактов и электромагнитных помех (EMI), которые могут привести к ложным сигналам или нестабильности управления. Архитектура платы поддерживает детерминированный мониторинг и защитную логику, обеспечивая связь между полевыми приборами и цифровыми процессорными ядрами системы Mark V.

Технические характеристики

• Номер модели: DS200STBAG1ACB

• Производитель: General Electric (GE / ALSTOM OEM)

• Серия управления: Mark V Speedtronic

• Тип платы: Терминальный блок (STBA)

• Поддержка сигналов: Дискретные сухие контакты и аналоговые сигналы (напряжение/ток)

• Порог изоляции: Электрическая изоляция на каждый канал для повышения помехоустойчивости

• Логика фильтрации: Пассивное аппаратное RC-фильтрование для обработки сигналов

• Интерфейс терминала: Промышленные винтовые высокоплотные разъёмы

• Рабочая температура: от -20 °C до +60 °C (от -4 °F до 140 °F)

• Температура хранения: от -40 °C до +85 °C

• Размеры платы: 22,9 см x 17,8 см x 6,3 см

• Масса нетто: 1,4 кг (3,09 фунта)

• Страна происхождения: США

• Соответствие стандартам: IEC 61326-1 (промышленные стандарты ЭМС)

Применение и обслуживание системы

DS200STBAG1ACB обычно устанавливается в стойках управления Mark V, где требуется локальное подключение вспомогательного оборудования турбины. Он взаимодействует с основными процессорами через стандартные ленточные кабели, распределяя сигналы на удобные винтовые клеммы для полевых техников. Учитывая его критическую роль в цепи ввода-вывода, рекомендуется периодически проверять соединения клемм на предмет окисления или ослабления, вызванных промышленными вибрациями.

Часто задаваемые вопросы

Совместим ли DS200STBAG1ACB с другими версиями STBA? Хотя базовая функциональность одинакова для всей серии STBA, DS200STBAG1ACB имеет конкретный уровень ревизии "ACB", который может включать обновлённые допуски компонентов или оптимизации компоновки платы. Всегда проверяйте распиновку ленточных кабелей и конфигурацию системы перед заменой устаревших версий.

Может ли эта плата работать с высоковольтными переменными входами? DS200STBAG1ACB в первую очередь предназначена для низковольтных дискретных сигналов состояния и аналоговых контуров измерений. Стандартная практика — использовать внешние промежуточные реле или трансформаторы для высоковольтных переменных цепей перед подключением к входам терминального блока.
