Модуль цифровых входов системы безопасности, 16 каналов | Yokogawa SDV144-S13
Manufacturer: Yokogawa
-
Part Number: SDV144-S13/B4D10
Condition：New with Original Package
Product Type: модули цифрового ввода
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

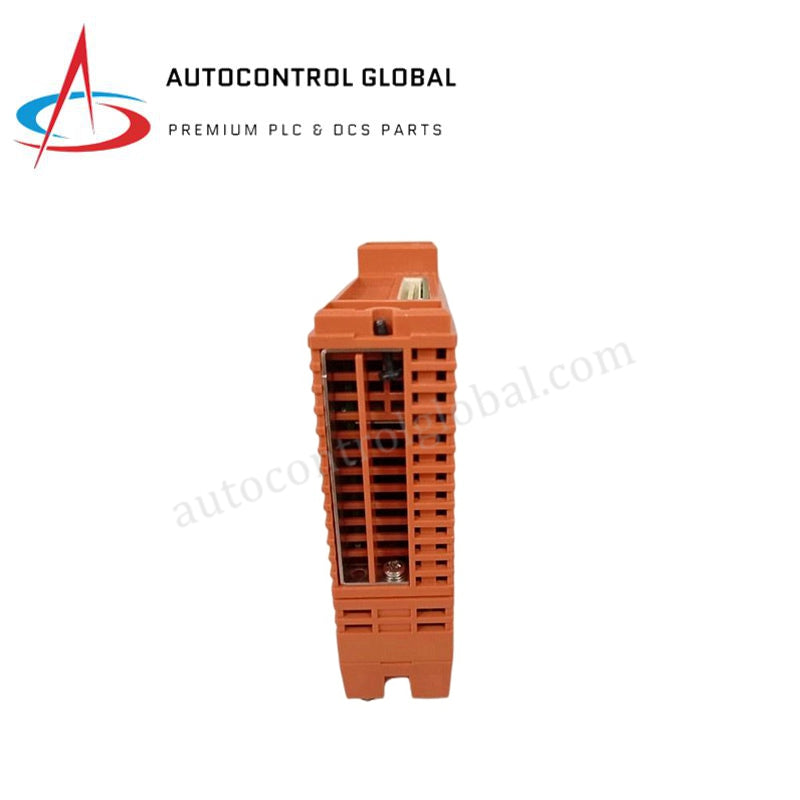

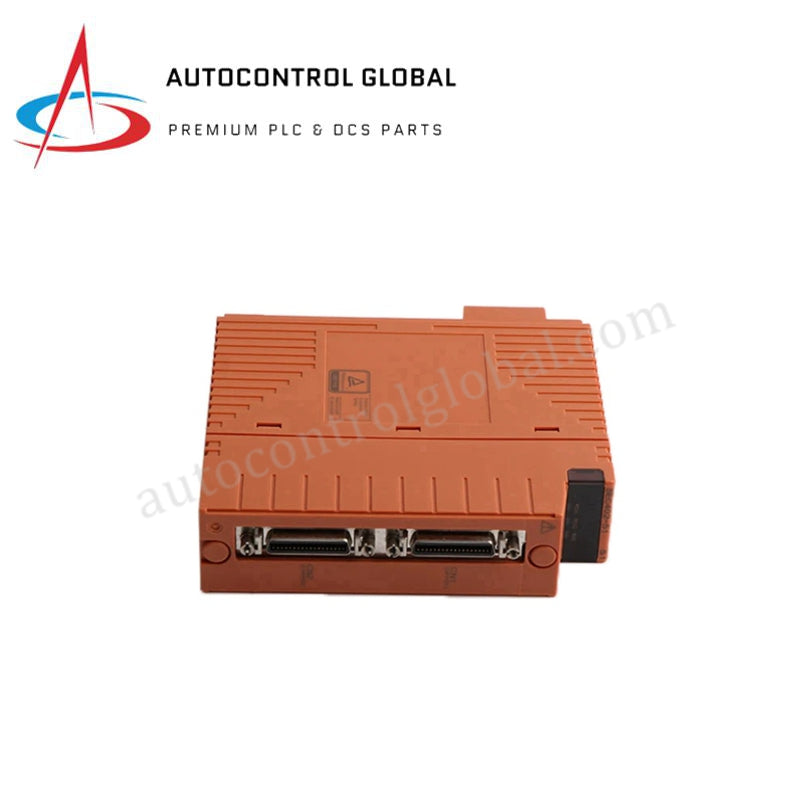

Модуль дискретного ввода Yokogawa SDV144-S13
SDV144-S13 - это 16-канальный модуль дискретного ввода, разработанный для систем противоаварийной защиты (SIS) Yokogawa ProSafe-RS. Работая от внешнего источника питания 24 В постоянного тока, он отслеживает полевые сигналы от беспотенциальных сухих контактов, реле и переключателей, передавая состояния дискретных входов в контроллер безопасности и поддерживая функции регистрации последовательности событий (SOER).
Конструкция для эксплуатации в различных условиях и конфигурация суффикса
Суффикс -S13 обозначает стандартный вариант модуля, предназначенный для подключения через клеммные блоки с зажимами или кабели MIL, без взрывозащиты. Эта версия имеет конформное покрытие класса ISA Standard G3 и расширенный диапазон рабочих температур от -20 до 70 °C, обеспечивая защиту от содержащихся в воздухе коррозионных загрязнителей.
Характеристики входов и электрическая изоляция
Модуль оснащён 16 гальванически изолированными каналами. Состояние ON определяется при сопротивлении на входе менее 1 кОм, а состояние OFF - при сопротивлении выше 100 кОм. Каждый канал потребляет 6 мА (+/-20%) при напряжении 24 В постоянного тока, выдерживает кратковременное напряжение до 30 В постоянного тока и обеспечивает диэлектрическую изоляцию 2 кВ переменного тока между входными цепями и внутренней логикой системы в течение 1 минуты.
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | SDV144-S13 |
| Бренд | Yokogawa Electric Corporation |
| Семейство продуктов | Система противоаварийной защиты ProSafe-RS |
| Тип продукта | Модуль дискретного ввода |
| Количество каналов | 16 |
| Тип входного сигнала | Беспотенциальный контакт (сухой контакт) |
| Номинальное внешнее питание | 24 В постоянного тока |
| Сопротивление входа в состоянии ON | Не более 1 кОм |
| Сопротивление входа в состоянии OFF | Не менее 100 кОм |
| Входной ток | 6 мА (+/-20%) при 24 В постоянного тока |
| Время отклика | Не более 40 мс |
| Испытательное напряжение изоляции | 2 кВ переменного тока в течение 1 минуты (между входами и системой) |
| Потребляемый ток | Макс. 290 мА при 5 В постоянного тока; макс. 140 мА при 24 В постоянного тока |
| Рабочая температура | От -20 до 70 °C |
| Защита от воздействия окружающей среды | Конформное покрытие класса ISA Standard G3 |
| Страна происхождения | Япония |
Часто задаваемые вопросы
В: Какие полевые входные сигналы обрабатывает Yokogawa SDV144-S13? О: Модуль обрабатывает сигналы от устройств с сухими контактами (беспотенциальными контактами), например полевых переключателей и реле, используя источник напряжения 24 В постоянного тока для смачивания контактов.
В: Какую защиту от воздействия окружающей среды обозначает суффикс -S13? О: Суффикс -S13 указывает на конформное покрытие класса ISA Standard G3 для эксплуатации в коррозионных средах и расширенный диапазон рабочих температур от -20 до 70 °C.
