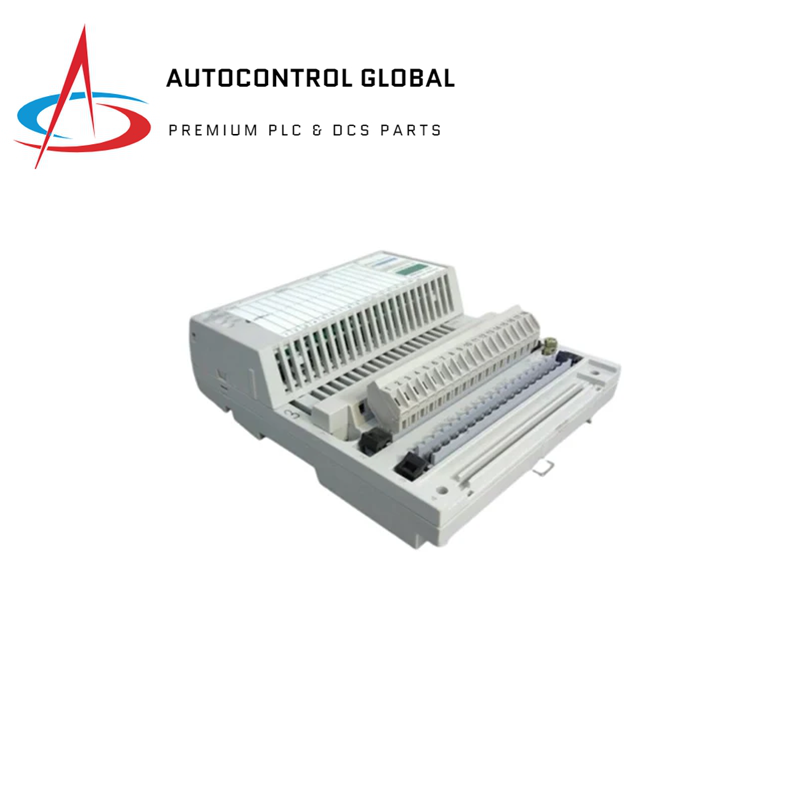

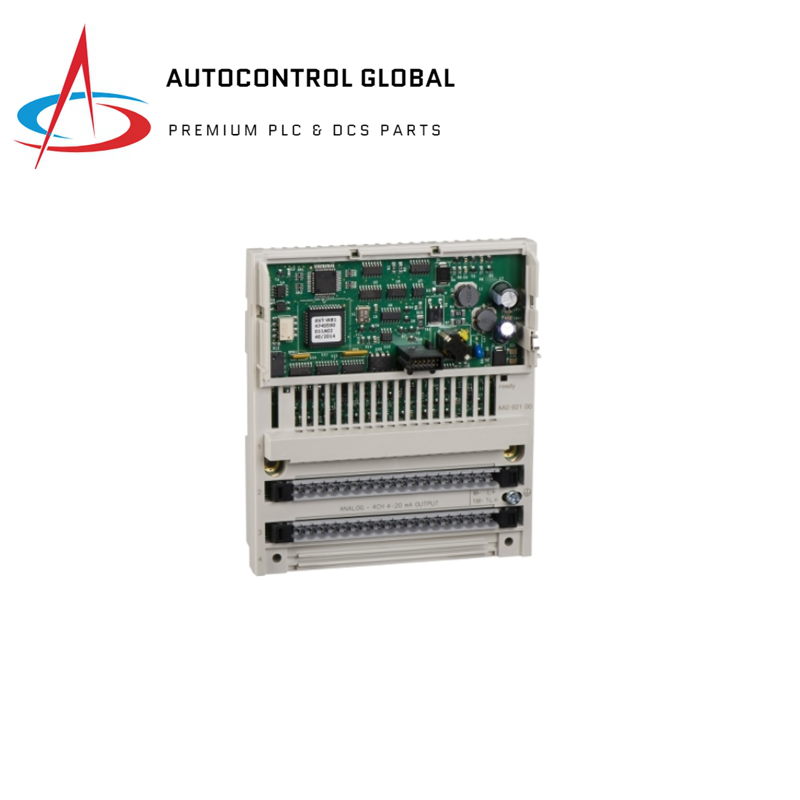

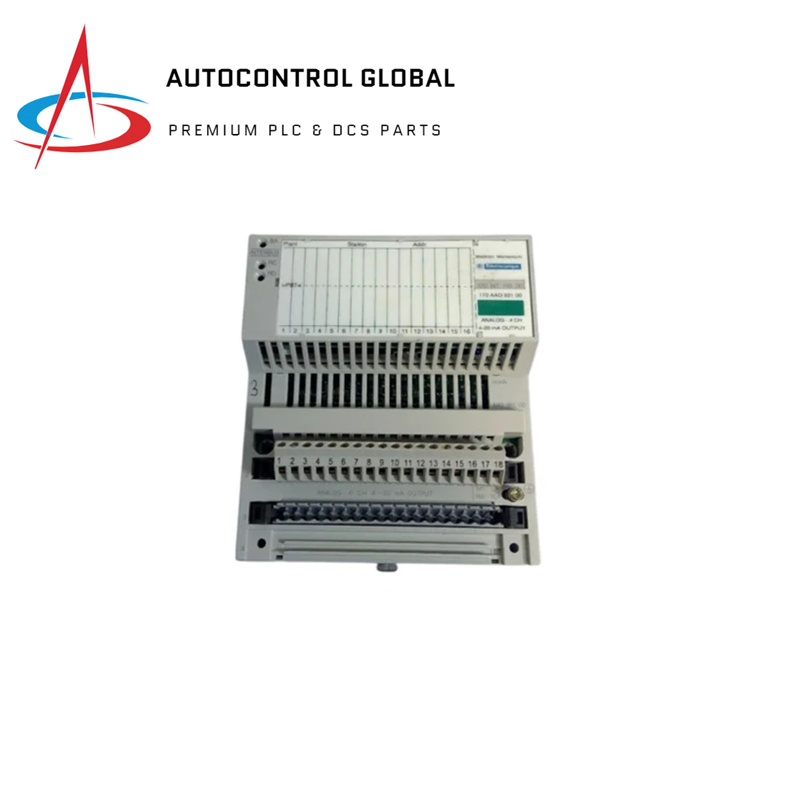

Модуль аналогового выхода Schneider Electric 170AAO92100

Основные характеристики

• Ассортимент продукции: Платформа автоматизации Modicon Momentum
• Тип продукта или компонента: Аналоговая выходная база
• Количество аналоговых выходов: 4
• Формат данных: Полные 16-битные знаковые

Характеристики аналогового выхода

• Диапазон аналогового выхода:
  • +/- 10 В, 12 бит + знак, >= 1 кОм
  • 4...20 мА, 12 бит + знак, <= 0.6 кОм

Технические характеристики

• Максимальная емкость нагрузки: 1 мкФ
• Абсолютная погрешность точности:
  • +/- 0.2 % от полного масштаба +/- 10 В при 77 °F (25 °C)
  • +/- 0.25 % от полного масштаба +/- 10 В при 140 °F (60 °C)
  • +/- 0.4 % от полного масштаба 4...20 мА при 77 °F (25 °C)
  • +/- 0.5 % от полного масштаба 4...20 мА при 140 °F (60 °C)
• Температурный дрейф:
  • 10 % oFS/°C +/- 10 В при 140 °F (60 °C)
  • 30 % oFS/°C 4...20 мА при 140 °F (60 °C)
• Время обновления: 2 мс
• Полный масштаб:
  • 10 В +/- 10 В
  • 2 мА 4...20 мА

Электрические характеристики

• Состояние при отказе: Удержание
• Изоляция между каналами и землей: 500 В переменного тока в течение 1 минуты
• Максимальная рассеиваемая мощность: 8.5 Вт
• Тип защиты: Внутренний медленный предохранитель 2 А, защита от короткого замыкания выхода

Физические характеристики

• Формат модуля: Стандартный
• Высота: 4.9 дюйма (125 мм)
• Глубина: 1.9 дюйма (47.5 мм)
• Ширина: 5.6 дюйма (141.5 мм)
• Чистый вес: 0.474 фунта (0.215 кг)

Экологические характеристики

• Сертификаты продукта: UL, CSA
• Защитная обработка: TC
• Устойчивость к электростатическому разряду: 4 кВ контакт IEC 801-2, 8 кВ в воздухе IEC 801-2
• Устойчивость к электромагнитным полям: 9.1 В/м (10 В/м) 80...1000 МГц IEC 801-3
• Температура окружающего воздуха при эксплуатации: 32...140 °F (0...60 °C)
• Температура окружающего воздуха при хранении: -40...185 °F (-40...85 °C)
• Относительная влажность: 95% без конденсации
• Рабочая высота над уровнем моря: <= 16404.2 футов (5000 м)
