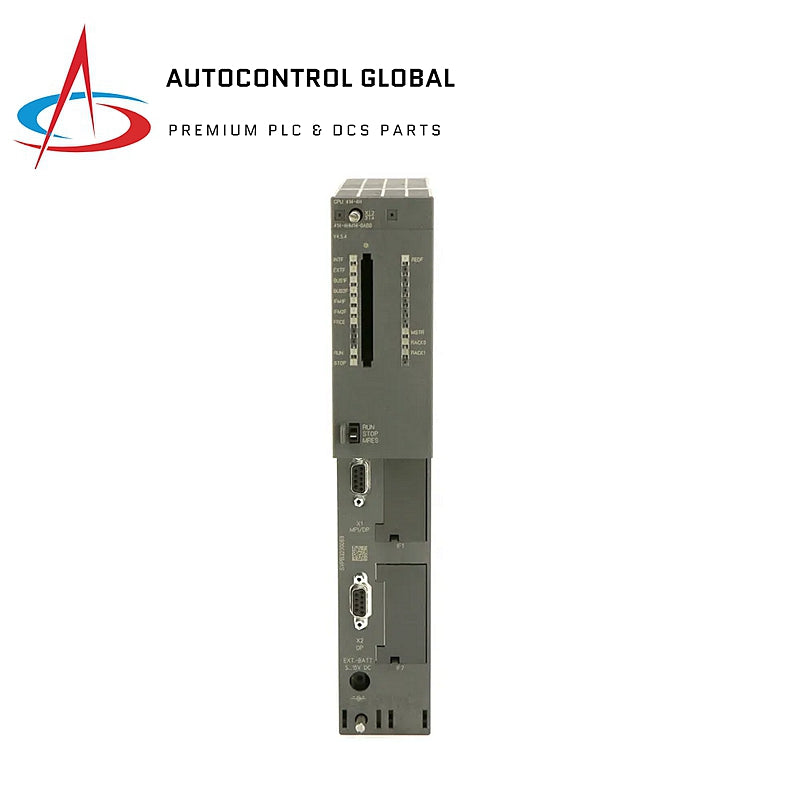

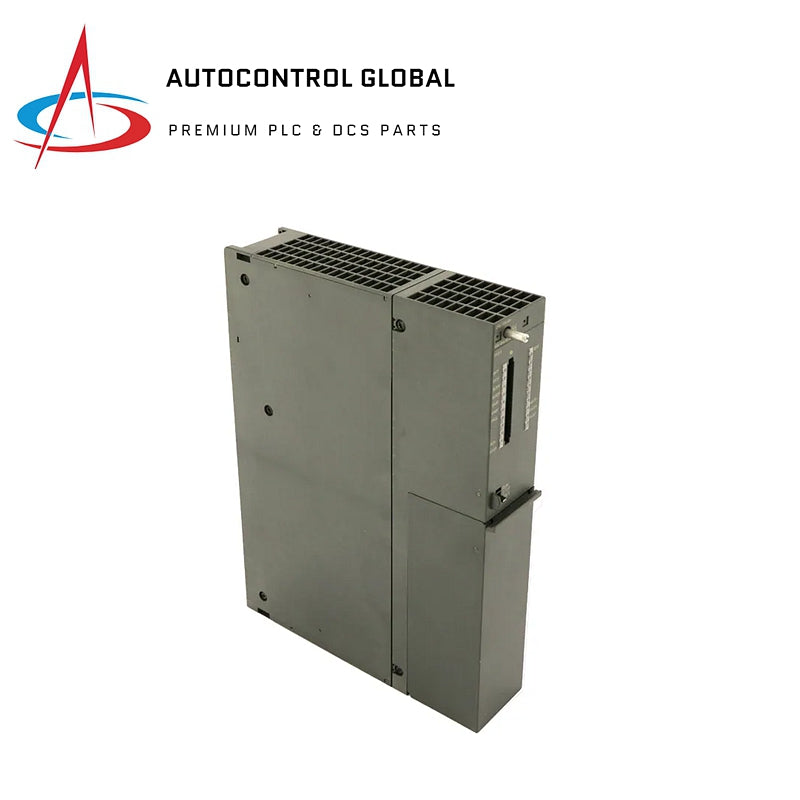

Siemens | 6ES7414-4HM14-0AB0 | SIMATIC S7-400H ЦПУ

Обзор

Siemens 6ES7414-4HM14-0AB0 — это высокопроизводительный процессор для серий SIMATIC S7-400H и S7-400F/FH. Он оснащён 2,8 МБ встроенной памяти (1,4 МБ для хранения данных и программ) и поддерживает несколько коммуникационных интерфейсов, включая MPI/DP и модули синхронизации, для обработки в реальном времени в системах промышленной автоматизации.

Электрические характеристики

• Напряжение питания: Питание от системного источника питания (постоянный ток)
• Ток потребления:
  • От шины задней панели 5 В DC:
    • Типично 1,4 А
    • Максимум 1,7 А
  • От шины задней панели 24 В DC: Максимум 150 мА
  • На интерфейс DP: Максимум 90 мА
• Потери мощности: Типично 6 Вт

Память и резервное копирование

• Оперативная память (RAM):
  • Встроенная: 2,8 МБ (1,4 МБ для данных, 1,4 МБ для программы)
  • Расширяемая: Нет
• Память загрузки:
  • Расширяемая FEPROM: Максимум 64 МБ
  • Расширяемая RAM: Максимум 64 МБ
  • Встроенная RAM: Максимум 256 кБ
• Резервное копирование:
  • Батарея: Да, все данные
  • Ток резервного питания:
    • Типично 190 µA (до 40°C)
    • Максимум 660 µA

Производительность процессора

• Время обработки:
  • Операции с битами: 0,045 µs
  • Операции со словами: 0,045 µs
  • Арифметика с фиксированной точкой: 0,045 µs
  • Арифметика с плавающей точкой: 0,135 µs
• Блоки ЦП:
  • Максимальное количество: 4 095 DB, 2 048 FB, 2 048 FC
  • Максимальный размер: 64 кБ каждый
• Глубина вложенности:
  • На класс приоритета: 24
  • Внутри ошибки OB: 1

Протоколы связи

• Связь SIMATIC:
  • Маршрутизация S7: Да
• Функции связи:
  • Связь PG/OP: Да
  • Количество подключаемых OP (без обработки сообщений): 31
  • Количество подключаемых OP (с обработкой сообщений): 8
  • Сообщения управления процессом: Да

Функции сигнализации и сообщений

• Программные сигналы тревоги: Да
• Максимальное количество одновременно активных блоков Alarm-S: 100
• Блоки Alarm 8: Да
• Максимальное количество экземпляров для блоков сигнализации и связи: 1 200

Размеры и вес

• Ширина: 50 мм
• Высота: 290 мм
• Глубина: 219 мм
• Вес: Приблизительно 995 г
