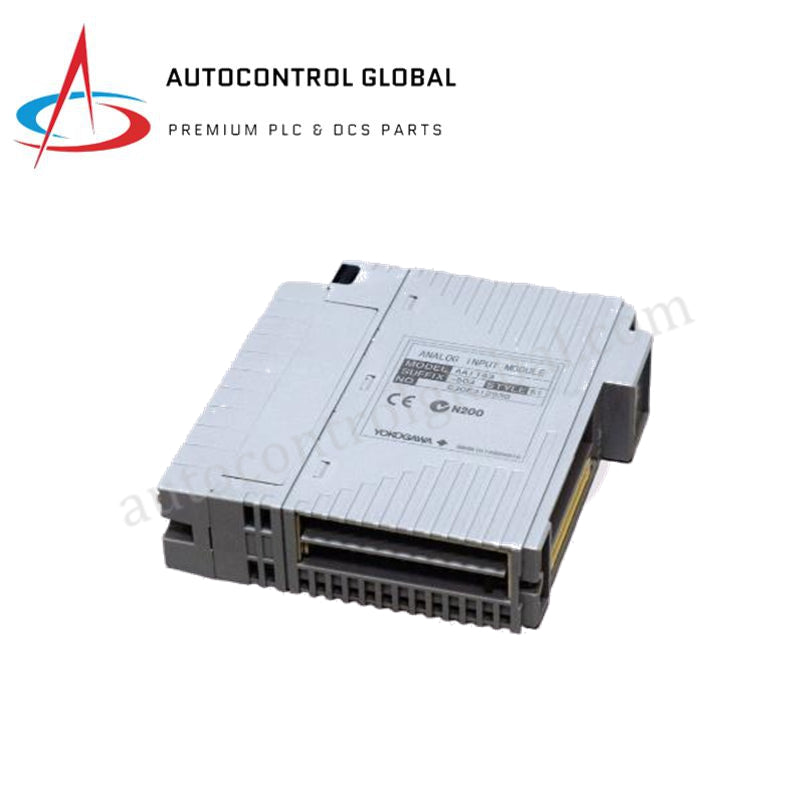

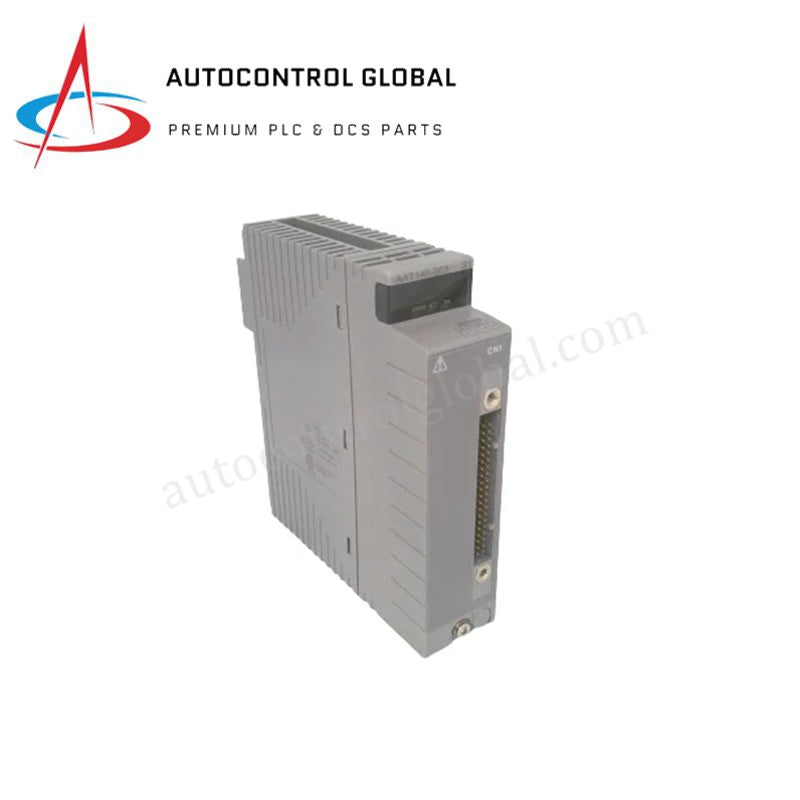

Модуль входа для термопары | Yokogawa AAT145-S03
Manufacturer: Yokogawa
-
Part Number: AAT145-S03
Condition：New with Original Package
Product Type: Модули аналоговых входов
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Модуль аналогового ввода термопар / сигналов мВ Yokogawa AAT145-S03 Style S1
Yokogawa AAT145-S03 Style S1, также представленный в каталогах как модуль аналогового ввода термопар / сигналов мВ AAT145, представляет собой специализированный аппаратный компонент для сбора аналоговых сигналов низкого уровня в системах управления CENTUM VP, CS 3000 и ProSafe-RS. Модуль работает от внутреннего питания объединительной платы 5 VDC и оцифровывает входные сигналы мВ и термопар по 16 изолированным каналам. Он оснащён встроенной компенсацией температуры холодного спая (CJC) для температурных датчиков, гальванической развязкой между каналами и настраиваемым обнаружением обрыва датчика через интерфейсное подключение KS1.
Расшифровка суффиксов и матрица моделей
| Код / суффикс | Обозначение | Техническое описание |
|---|---|---|
| AAT145 | Базовая модель | Модуль аналогового ввода термопар / сигналов мВ |
| -S03 | Вариант конфигурации | Стандартная версия с изолированными входами для измерения температуры и низковольтных полевых сигналов |
| STYLE S1 | Уровень ревизии | Обозначение аппаратной ревизии схемы и компоновки платы |
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Модель | AAT145-S03 Style S1 |
| Бренд | Yokogawa |
| Страна происхождения | Япония |
| Масса | От 0,20 до 0,35 кг (0,70 фунта) |
| Габариты | Стандартный форм-фактор модуля для установки в стойку FIO |
| Рабочая температура | От -20 до +70 deg C |
| Потребляемый ток | От 350 мА до 500 мА при 5 VDC |
| Количество входных каналов | 16 каналов (15 доступны для термопар/мВ, 1 выделенный канал опорного сигнала CJC) |
| Поддерживаемые типы входов | Термопары (R, J, K, E, T, B, S, N); сигналы мВ (от -100 до +150 мВ) |
| Компенсация температуры холодного спая | Встроенная CJC, поддержка точности для каждого канала |
| Степень изоляции | 500 VAC между каналами и между модулем и землёй (1 мин) |
| Погрешность измерения | +/- 40 uV (диапазоны входных сигналов TC / мВ) |
| Сопротивление / импеданс источника | Сопротивление источника <= 1000 Ом; входное сопротивление >= 1 МОм (при включённом питании) |
| Цикл обновления и обнаружение обрыва | Цикл обновления 1 секунда; настраиваемое обнаружение обрыва по повышению/понижению сигнала (срабатывание через 60 с) |
Развязка каналов и компенсация температуры холодного спая
Yokogawa AAT145-S03 Style S1 оснащён отдельной гальванической развязкой с номинальным напряжением 500 VAC между отдельными входными каналами и внутренней логикой объединительной платы системы. Для компенсации изменений температуры окружающей среды в точках подключения полевой проводки модуль включает выделенные схемы компенсации температуры холодного спая (CJC), работающие совместно с основными контурами аналого-цифровой обработки. В архитектурах автоматизации технологических процессов, использующих приборы 4-20 mA HART и температурные датчики, отдельная маршрутизация CJC устраняет погрешности температурного смещения и блокирует распространение синфазных помех, возникающих из-за разности потенциалов земли между полевыми измерительными точками и соединительными коробками.
Часто задаваемые вопросы
В: Как AAT145-S03 Style S1 обрабатывает обрыв или отсоединение провода термопары?
О: Модуль выполняет настраиваемое обнаружение обрыва (по повышению или понижению сигнала), принудительно устанавливая оцифрованное значение сигнала на максимальный или минимальный предел шкалы в течение 60 секунд после обнаружения разрыва цепи.
В: Каково максимально допустимое сопротивление источника для полевой проводки термопар?
О: Общее сопротивление проводов полевого датчика и удлинительных кабелей не должно превышать 1000 Ом, чтобы дрейф измерений оставался в пределах заданной погрешности +/- 40 uV.
В: Можно ли одновременно использовать все 16 каналов для подключения термопар?
О: 15 каналов доступны для основных измерений сигналов термопар или мВ, а 1 канал выделен для отслеживания температуры опорного спая с помощью внутренних датчиков CJC.
Рекомендации по монтажу на объекте
Установите модуль AAT145-S03 Style S1 в предназначенный для него слот стойки узла FIO и нажмите на него до полной фиксации разъёмов объединительной платы. Выполните внешнее полевое подключение с помощью совместимого интерфейсного кабеля Yokogawa KS1, подключённого к клеммной плате с винтами M4. Прокладывайте низкоуровневые удлинительные кабели для сигналов мВ и термопар в отдельных заземлённых металлических кабельных каналах, вдали от высоковольтных проводников переменного тока и проводки частотно-регулируемых приводов. Подключайте экраны сигнальных кабелей к земле в одной точке на общей шине заземления внутри шкафа управления, чтобы предотвратить возникновение токов в контурах заземления, способных повлиять на калибровку датчиков CJC. Убедитесь, что все винты клеммных колодок затянуты с надлежащим моментом, обеспечивающим зацепление минимум 5 полных витков резьбы.
