Система управления турбиной | Новый IS200BAPAH1AGD GE
Manufacturer: GE Fanuc
-
Part Number: IS200BAPAH1AGD
Condition：New with Original Package
Product Type: Сборки задней панели
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Обзор продукта

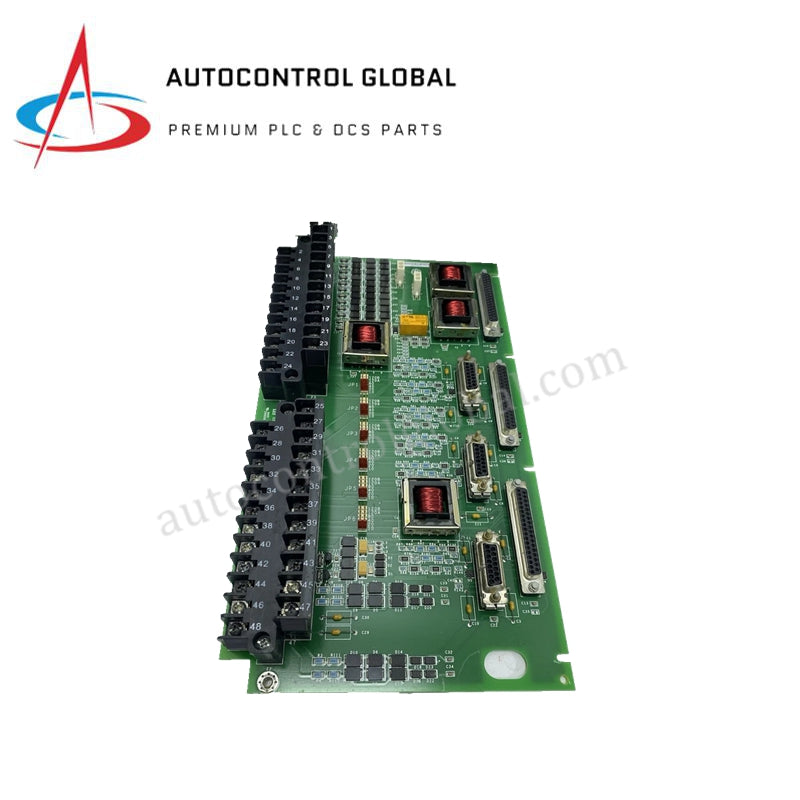

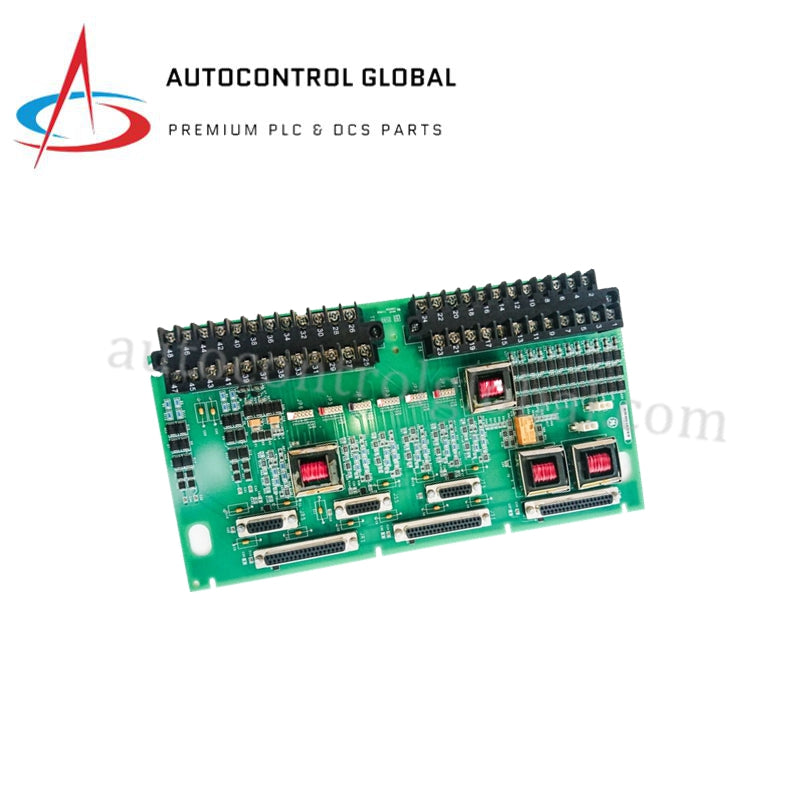

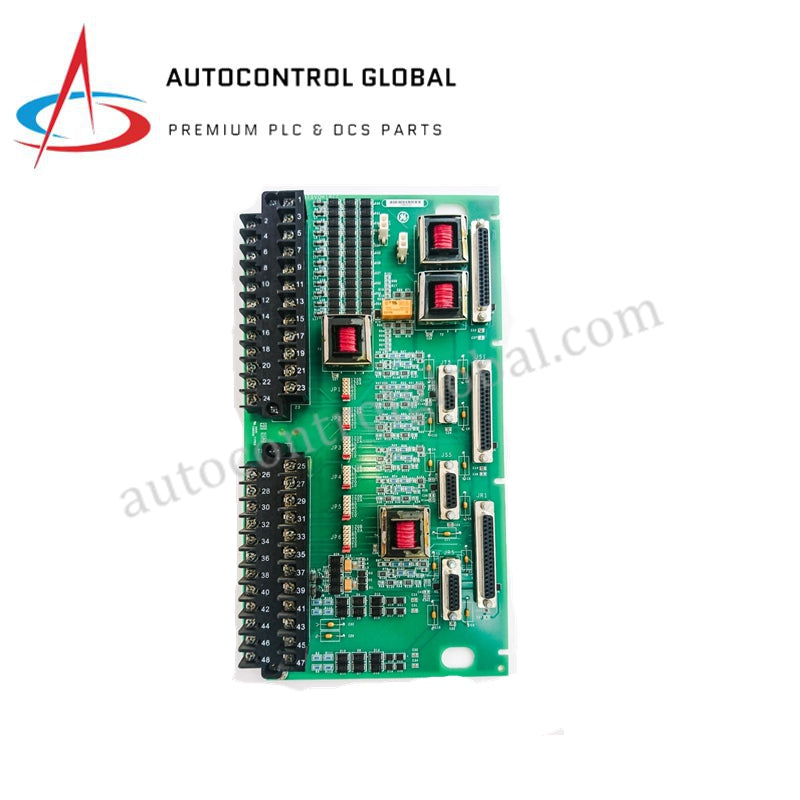

GE IS200BAPAH1AGD (BAPA) выполняет функции структурной и электрической платы сборки задней панели для системы управления Mark VI Speedtronic. Этот модуль обеспечивает необходимые коммуникационные каналы, маршрутизацию сигналов и регулируемое распределение питания, необходимые для взаимосвязи нескольких управляющих плат внутри стойки. Выступая в роли высокоскоростного каркаса шкафа, плата BAPA гарантирует детерминированный обмен данными между процессорами и модулями ввода-вывода, поддерживая синхронизацию системы в газовых и паровых турбинных установках.
Состояние: 100% Новый, оригинальный OEM.
Технические характеристики
IS200BAPAH1AGD использует многослойную конструкцию печатной платы с высокопроводящими дорожками для минимизации затухания сигнала и обеспечения тепловой стабильности.
| Параметр | Характеристика |
| Производитель | General Electric (GE) |
| Тип продукта | Плата сборки задней панели (BAPA) |
| Применение в системе | Системы управления турбинами Mark VI |
| Функциональная версия | H1 |
| Версия печатной платы | AGD |
| Основная функция | Взаимосвязь, распределение питания, маршрутизация сигналов |
| Входное напряжение | 28 В постоянного тока номинально |
| Распределение выходного напряжения | Несколько регулируемых цепей постоянного тока для дочерних модулей |
| Рабочая температура | 0°C до +60°C (32°F до 140°F) |
| Габариты | 215 × 154 × 30 мм |
| Вес | 1,2 кг |
Инженерные преимущества
-
Детерминированная архитектура взаимосвязи: Плата BAPA устраняет сложность внешней проводки, обеспечивая жёстко подключённые сигнальные пути на высокоинтегрированной задней панели. Такая архитектура снижает вероятность дрожания сигнала и задержек, гарантируя, что процессоры Mark VI получают данные в реальном времени от модулей ввода-вывода без помех.
-
Централизованное управление питанием: Плата получает основное питание шкафа 28 В постоянного тока и распределяет регулируемое питание по шине задней панели. Встроенная защита от перенапряжения и короткого замыкания защищает каждый подключённый модуль, предотвращая нарушение целостности питания всей стойки при выходе из строя одной платы.
-
Маршрутизация сигналов с высокой пропускной способностью: Специализированная геометрия дорожек поддерживает контроль импеданса по всей шине связи. Это обеспечивает надёжную передачу данных для высокоскоростной логики защиты турбины и сложных последовательностей управления возбуждением, даже в условиях значительных электромагнитных помех.
-
Механическая жёсткость и устойчивость к вибрациям: GE разработала IS200BAPAH1AGD с учётом низкочастотных вибраций, характерных для залов электростанций. Прочные разъёмы обеспечивают надёжную механическую фиксацию всех вставленных модулей, предотвращая прерывистые контакты во время непрерывной промышленной эксплуатации.
-
Оптимизированная модульная интеграция: Стандартизированная компоновка креплений позволяет быстро собирать шкаф и упрощает модернизацию на месте. Поскольку задняя панель обрабатывает всю основную маршрутизацию, техники могут заменять отдельные управляющие платы без нарушения внутренней проводки системы, значительно сокращая среднее время ремонта (MTTR).
Часто задаваемые вопросы
В: Можно ли заменить плату BAPA IS200BAPAH1AGD платой из системы Mark VIe?
О: Нет. IS200BAPAH1AGD специально разработана для серии Mark VI Innovation. Хотя Mark VIe использует похожие концепции задней панели, расположение контактов разъёмов и физические размеры отличаются. Всегда проверяйте серию стойки в руководстве по эксплуатации перед установкой.
В: Требуется ли для этой задней панели программная настройка или прошивка?
О: Плата BAPA является пассивным аппаратным соединительным модулем. Она не содержит прошивки; однако модули, подключаемые к ней, должны быть правильно настроены в программном обеспечении управления GE (Toolbox) для распознавания конкретных адресов слотов, предоставляемых задней панелью.
В: Как диагностировать возможный отказ задней панели?
О: Отказ обычно проявляется в виде потери связи с несколькими модулями или локальных сбоев питания в определённой части стойки. Используйте мультиметр для проверки шины 28 В постоянного тока на контрольных точках задней панели. Если питание присутствует, но модули не обмениваются данными при исправном состоянии, осмотрите контакты задней панели на предмет физических повреждений или загрязнений.
В: Каково значение версии печатной платы "AGD"?
О: Суффикс "AGD" обозначает конкретную версию печатной платы. Эта версия обычно включает улучшенную маршрутизацию дорожек или расположение компонентов, направленные на повышение помехозащищённости и тепловых характеристик по сравнению с более ранними версиями "A" или "AB". Она остаётся обратно совместимой с требованиями функциональной версии H1.
