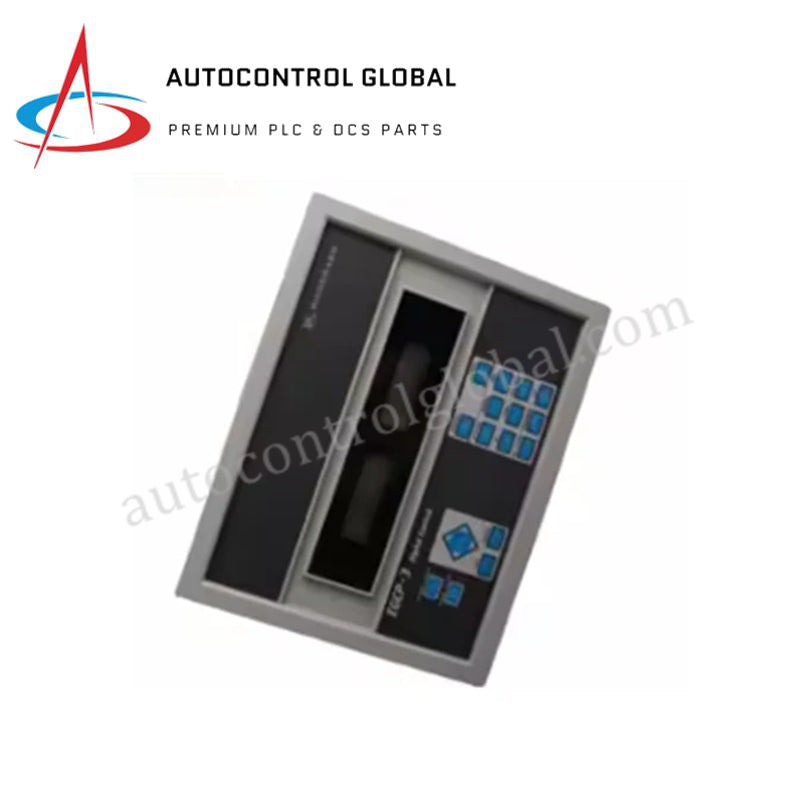

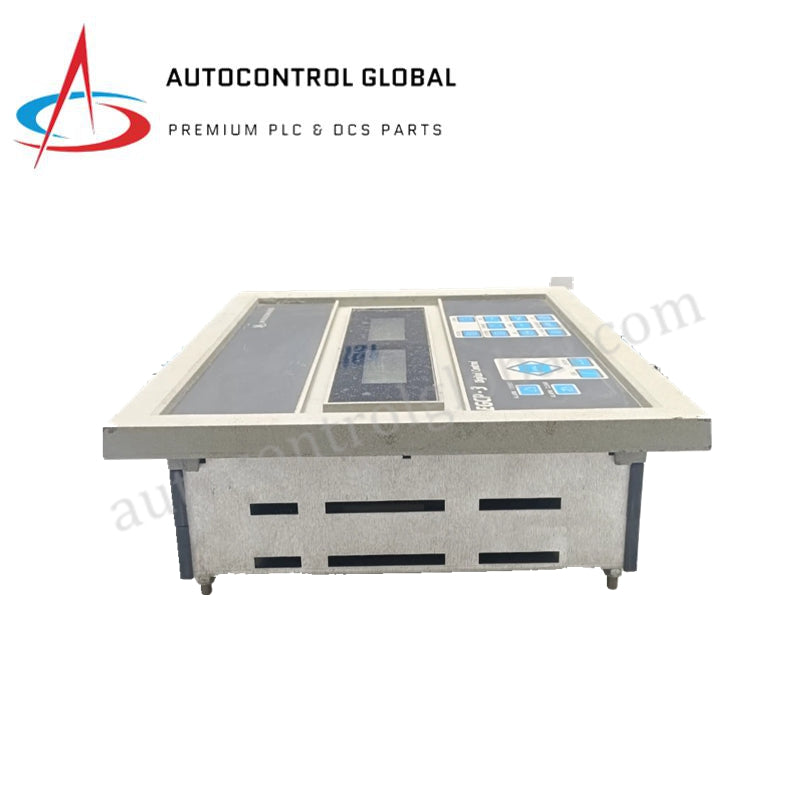

Модуль синхронизации мультигенератора Woodward 8406-113 EGCP-3 LS
Manufacturer: Woodward
-
Part Number: 8406-113
Condition：New with Original Package
Product Type: Панели управления генераторами
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Обзор продукта
Устройство Woodward 8406-113 представляет собой комплексный пакет управления генератором двигателя (EGCP-3), специально разработанный для распределения нагрузки (Load Sharing, LS) в многоблочных энергетических системах. Этот полностью новый блок автоматизирует сложные процессы запуска двигателя, синхронизации и распределения реактивной нагрузки. В отличие от базовых контроллеров, 8406-113 управляет всей линией генераторов, обеспечивая стабильность частоты и регулирование напряжения в промышленных сетях.
Технические характеристики
Этот модуль сочетает высокоскоростную обработку с промышленной надежностью для управления критически важной энергетической инфраструктурой.
| Параметр | Детали |
| Производитель | Woodward, Inc. (США) |
| Модель / MPN | 8406-113 |
| Серия | EGCP-3 LS (распределение нагрузки) |
| Входное напряжение | 18–32 В постоянного тока (номинал 24 В) |
| Дисплей | Двойной ЖК-дисплей с подсветкой (8 строк статуса / 4 строки тревог) |
| Выходы смещения скорости | 4–20 мА, 0–5 В, ШИМ, ±3 В |
| Связь | 3 последовательных порта (поддержка ServLink и Watch Window) |
| Класс взрывозащиты | Класс I, раздел 2, группы A, B, C, D |
| Рабочая температура | –20 до +70 °C |
| Класс защиты корпуса | NEMA 4 (передняя панель при герметизации) |
Преимущества инженерного решения
-
Точное распределение нагрузки: 8406-113 использует продвинутые алгоритмы для балансировки кВт и кВАр между несколькими генераторами. Это предотвращает «охоту» двигателя и снижает механический износ основных двигателей.
-
Двойной интерфейс мониторинга: Архитектура с двумя ЖК-экранами позволяет операторам одновременно видеть в реальном времени параметры двигателя (давление масла, температура охлаждающей жидкости) на одном экране и электрические параметры (синхроскоп, нагрузка в кВт) на другом.
-
Готовность к работе во взрывоопасных зонах: Благодаря сертификации UL Class I, Division 2, устройство безопасно устанавливать на нефтеперерабатывающих заводах и химических предприятиях, где могут присутствовать летучие газы.
-
Упрощённая настройка: Инженеры могут конфигурировать всю систему через переднюю клавиатуру или использовать программное обеспечение Woodward Watch Window для быстрой удалённой настройки и ведения журналов данных.
-
Прочный корпус с защитой NEMA 4: При правильной установке в консоль лицевая панель защищена от пыли и влаги, что делает устройство пригодным для эксплуатации в суровых промышленных уличных условиях.
Часто задаваемые вопросы
В: Поддерживает ли 8406-113 автоматическое переключение источников питания (ATS)?
О: Нет. Модель «LS» (распределение нагрузки) ориентирована на синхронизацию генератор–генератор. Если в вашем приложении требуется переключение между сетью и генератором, необходимо использовать этот блок вместе с EGCP-3 «MC» (управление сетью).
В: Можно ли использовать этот модуль для замены старого модуля LinkNet?
О: Хотя 8406-113 интегрируется в архитектуру LinkNet, он служит основным контроллером, а не простым расширением ввода-вывода. Перед заменой старого оборудования убедитесь, что логика вашей системы поддерживает прошивку EGCP-3.
В: Каковы основные требования при первом запуске?
О: Необходимо сразу после включения перейти в «Меню первого запуска». Устройство требует ввода конкретных параметров двигателя и генератора (коэффициенты трансформаторов тока, масштабирование напряжения и т. д.), прежде чем разрешит подключить генератор к шине.
В: Как осуществляется управление скоростью для разных регуляторов?
О: 8406-113 предоставляет несколько типов выходов смещения (аналоговые, ШИМ или напряжение). Такая универсальность позволяет подключать практически любой электронный регулятор, включая Woodward ProAct, 2301A или серию EGB.
