Обзор

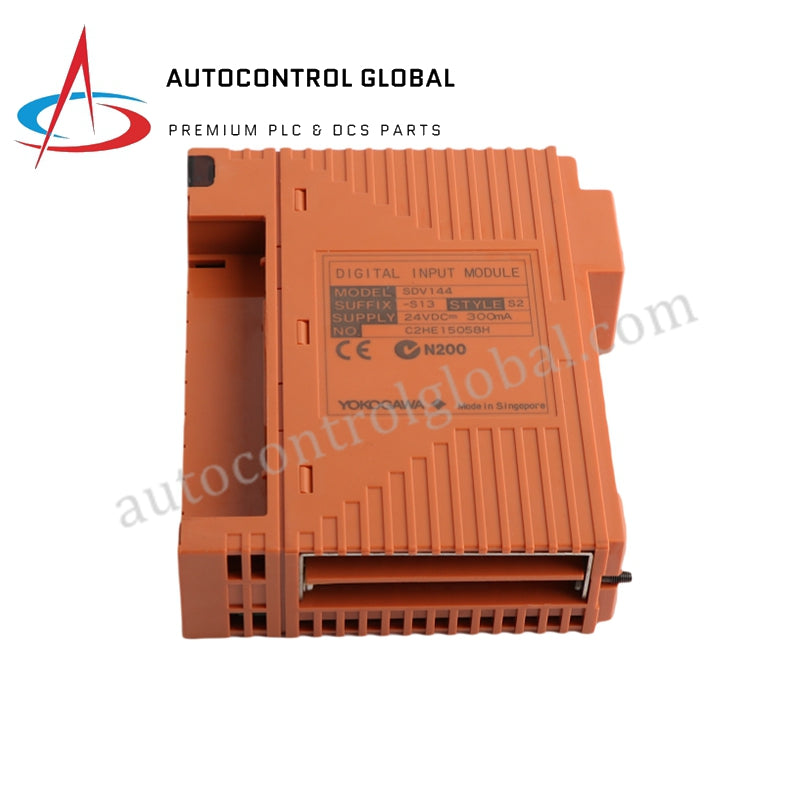

Модуль SDV144-S13 является 16-канальным модулем цифрового ввода от Yokogawa, разработанным для промышленных применений с высокой надежностью. Он поддерживает входы без напряжения контакта, оснащен изоляцией модуля и работает от внешнего источника питания 24 В постоянного тока.
Технические характеристики
-
Модель: SDV144 – модуль цифрового ввода
-
Количество входов: 16 каналов, изоляция модуля
-
Тип входного сигнала: Контакт без напряжения
-
ВКЛ: макс. 1 кОм
-
ВЫКЛ: мин. 100 кОм
-
Входной ток: 6 мА ± 20% (24 В DC при 0 Ом на входе)
-
Номинал контакта: 24 В DC (+20% / -10%), 10 мА или более
-
Внешнее питание: 24 В DC (+20% / -10%)
-
Токовая нагрузка: 200 мА
-
Максимальное мгновенное входное напряжение: 30 В DC
-
Время отклика входа: ≤ 40 мс
-
Выдерживаемое напряжение: 2 кВ AC (сигнал на входе к системе, 1 мин, все 16 входов подключены совместно)
-
Потребляемый ток:
-
макс. 290 мА (5 В DC)
-
макс. 140 мА (24 В DC)
Коды модели и суффиксов
-
Модель: SDV144
-
Код суффикса -S: Стандартный тип
-
Код суффикса 1: Для клеммного блока с прижимом или кабеля MIL
-
Код суффикса 3: Без взрывозащиты, соответствует ISA G3, рабочая температура −20 до 70 °C
