Yokogawa | SDV144-S63 | Модуль цифрового ввода

Описание

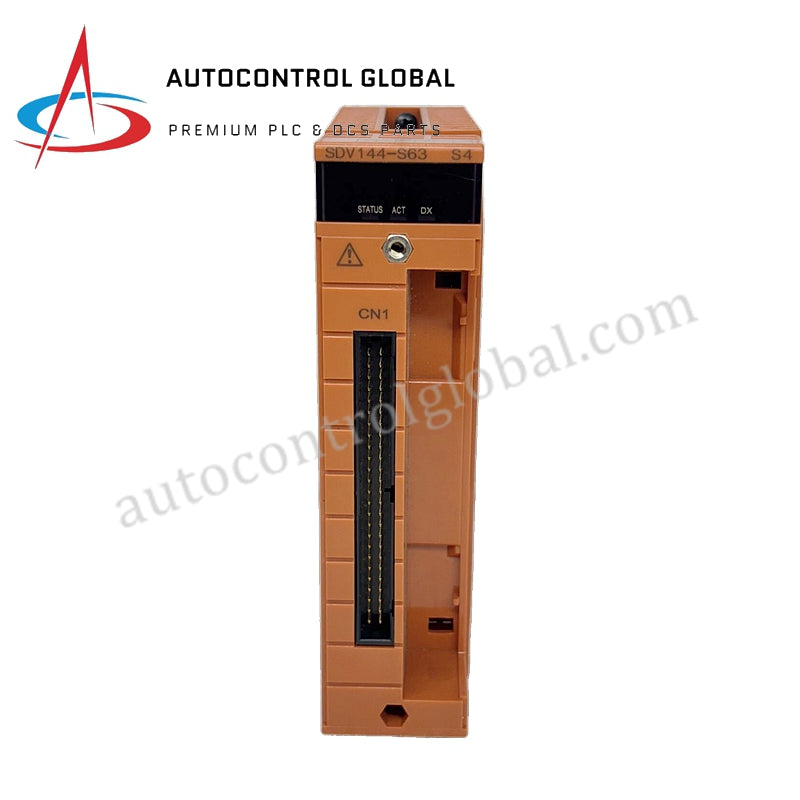

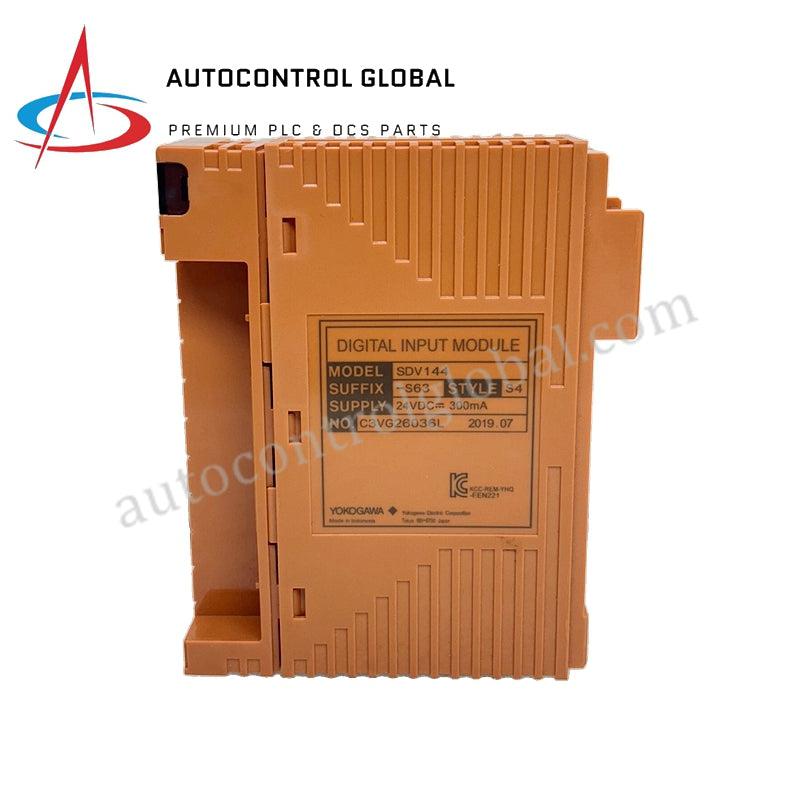

Модуль Yokogawa SDV144-S63 представляет собой 16-канальный модуль цифрового ввода, предназначенный для приложений с сигналами 24 В постоянного тока. Он оснащён изоляцией модуля, соответствует экологическим требованиям стандарта ISA G3 и включает адаптер интерфейса сигнального кабеля.

Электрические характеристики

• Номер модели: SDV144-S63

• Количество входов: 16 каналов (с изоляцией модуля)

• Тип входного сигнала: Бесконтактный без напряжения

• Сопротивление включения: макс. 1 кОм

• Сопротивление отключения: мин. 100 кОм

• Входной ток: 6 мА ±20% (при 0 Ом, 24 В DC внешнее питание)

• Рейтинг контакта: 24 В DC ±20%, мин. 10 мА

• Внешнее питание: 24 В DC ±20%, ёмкость 200 мА

• Максимальное мгновенное входное напряжение: 30,0 В DC

• Время отклика входа: ≤ 40 мс

• Потребление тока:
  • макс. 290 мА (5 В DC)
  • макс. 140 мА (24 В DC)

Экологические характеристики

• Рабочая температура: –20°C до +70°C

• Соответствие стандартам: Стандарт ISA G3

Выдерживаемое напряжение

• Изоляция: 2 кВ переменного тока (вход к системе, коллективно подключено для 16 входов, 1 минута)

Физические характеристики

• Вес:
  • Прибл. 0,36 кг (клемма с прижимом или MIL-кабель)
  • Прибл. 0,41 кг (с адаптером интерфейса сигнального кабеля)

Классификация типа

• Тип: Стандартный

• Код суффикса –S63: С адаптером интерфейса сигнального кабеля, соответствует G3, без взрывозащиты
