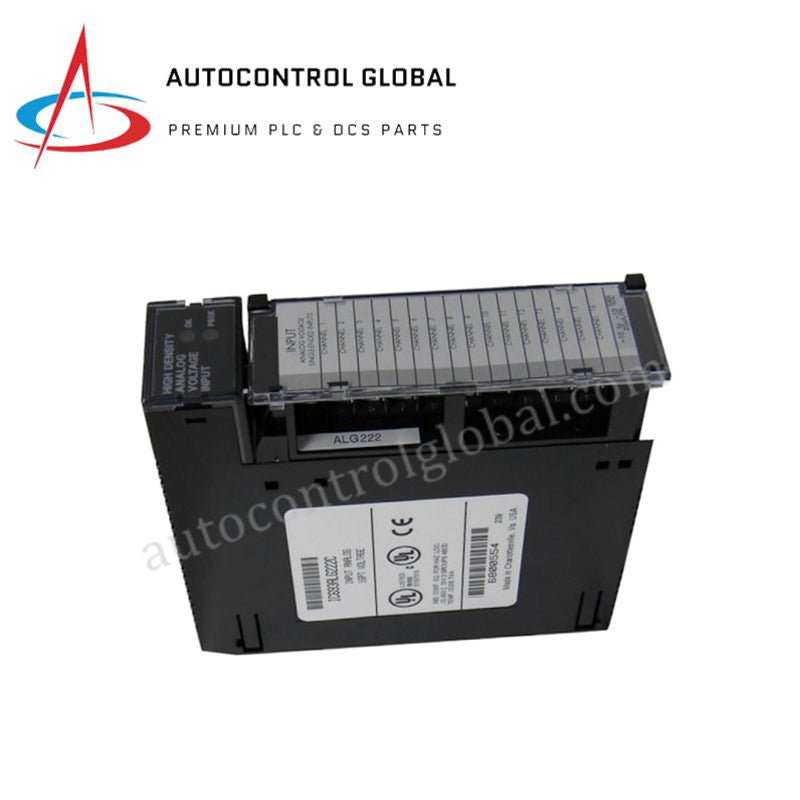

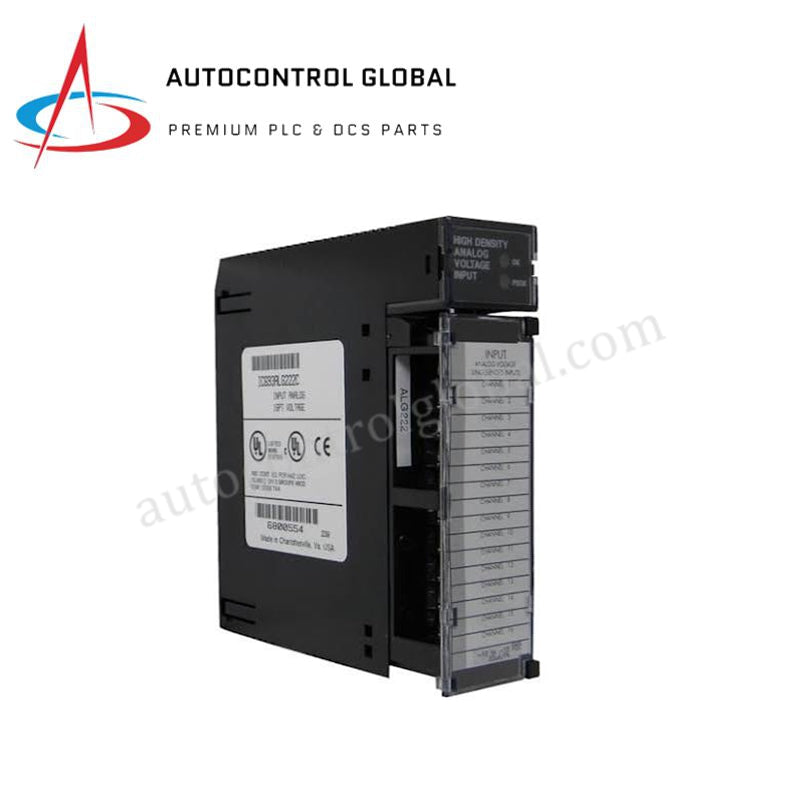

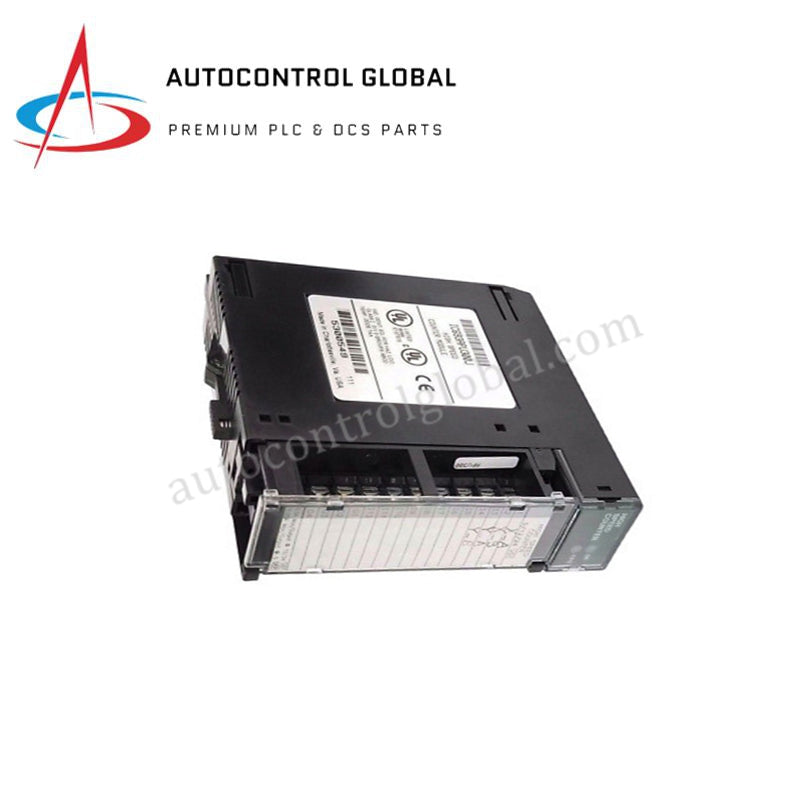

16-kanálový analógový modul napäťových vstupov IC693ALG222E pre GE Series 90-30
Manufacturer: GE Fanuc
-
Part Number: IC693ALG222E
Condition：New with Original Package
Product Type: Moduly analógových vstupov
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Analógový vstupný modul GE Fanuc IC693ALG222E série 90-30
Modul GE Fanuc IC693ALG222E (analógový napäťový vstupný modul IC693ALG222), nakonfigurovaný na konverziu analógových signálov v PLC systémoch série 90-30, zabezpečuje priame fyzické a elektrické spracovanie. Prevádza napäťové signály z poľa na digitálne údaje v 16 nesymetrických alebo 8 diferenciálnych kanáloch na centrálne spracovanie.
Technické parametre hardvéru
| Parameter | Špecifikácia |
|---|---|
| Model | IC693ALG222E |
| Značka | GE Fanuc |
| Krajina pôvodu | Spojené štáty |
| Hmotnosť | 0.36 kg |
| Rozmery | 36 x 130 x 135 mm |
| Prevádzková teplota | 0 až 60 deg C |
| Spotreba energie | max. 112 mA pri 5 VDC, max. 41 mA pri 24 VDC |
| Kapacita kanálov | 16 nesymetrických alebo 8 diferenciálnych kanálov |
| Rozsah vstupného napätia | 0 až 10 VDC (unipolárne), -10 až +10 VDC (bipolárne) |
| Rozlíšenie | 2.5 mV/krok (unipolárne), 5 mV/krok (bipolárne) |
| Obnovovacia frekvencia | 6 ms (16 nesymetrických), 3 ms (8 diferenciálnych) |
| Presnosť | +/-0.25% z plného rozsahu pri 25 deg C |
| Izolácia | 1500 VAC medzi poľom a logikou (1 min), 250 VAC trvalo |
Zbernica základnej dosky a deterministické prijímanie údajov
Modul IC693ALG222E sa pripája priamo na zbernicu základnej dosky série 90-30 a odovzdáva aktualizované digitálne reprezentácie analógových napäťových vstupov do pamäťových rackov CPU. Rýchlosť komunikácie po zbernici základnej dosky umožňuje rýchle obnovovacie cykly, pričom 16 nesymetrických kanálov sa aktualizuje do 6 ms alebo 8 diferenciálnych kanálov do 3 ms. Kompatibilita interného firmvéru s pamäťou flash a vysoká hustota vstupov/výstupov umožňujú spoľahlivé spracovanie signálov naprieč základnými doskami pri zachovaní deterministickej komunikácie po zbernici.
Často kladené otázky
Otázka: Ako prepínanie medzi nesymetrickým a diferenciálnym zapojením ovplyvňuje aktualizáciu skenovania modulu?
Odpoveď: Konfigurácia modulu pre 8 diferenciálnych kanálov skracuje čas aktualizácie skenovania na 3 ms, zatiaľ čo využitie všetkých 16 nesymetrických kanálov vyžaduje 6 ms na spracovanie všetkých vstupov cez zbernicu základnej dosky.
Otázka: Aké sú špecifikácie odberu z dvoch napájacích vetiev zbernice základnej dosky pre tento modul?
Odpoveď: Modul IC693ALG222E odoberá až 112 mA z logickej napájacej vetvy +5 VDC a zároveň maximálne 41 mA z izolovanej napájacej vetvy +24 VDC.
Otázka: Aká úroveň elektrickej izolácie chráni hostiteľské PLC pred prepätiami z poľa?
Odpoveď: Optická izolácia poskytuje ochranu 1500 VAC počas jednej minúty medzi svorkami poľového zapojenia a logickou zbernicou základnej dosky, čím bráni vysokonapäťovým prechodovým javom v dosiahnutí vnútorných komponentov systému.
