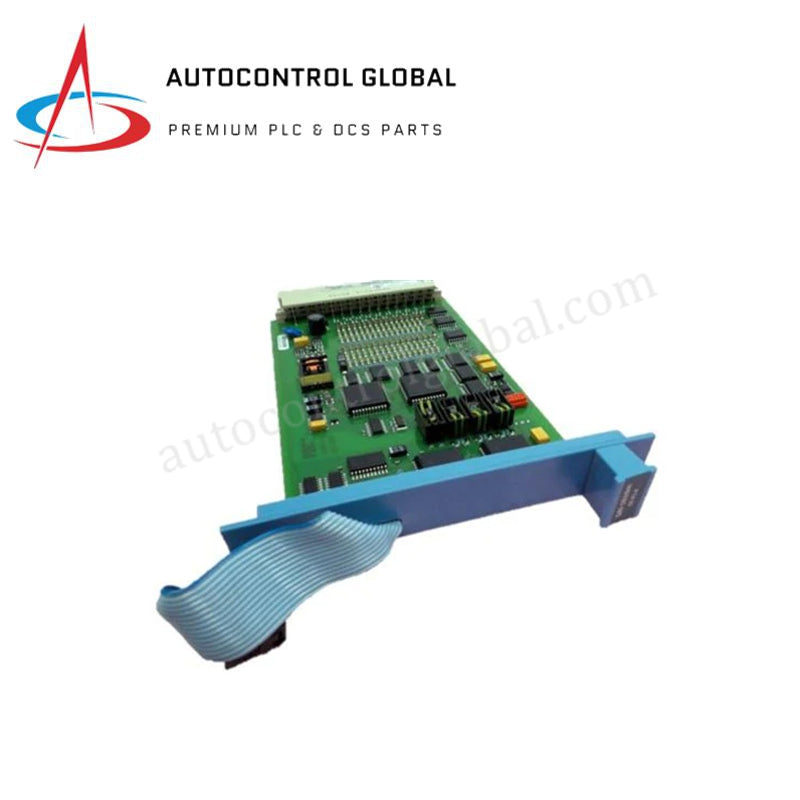

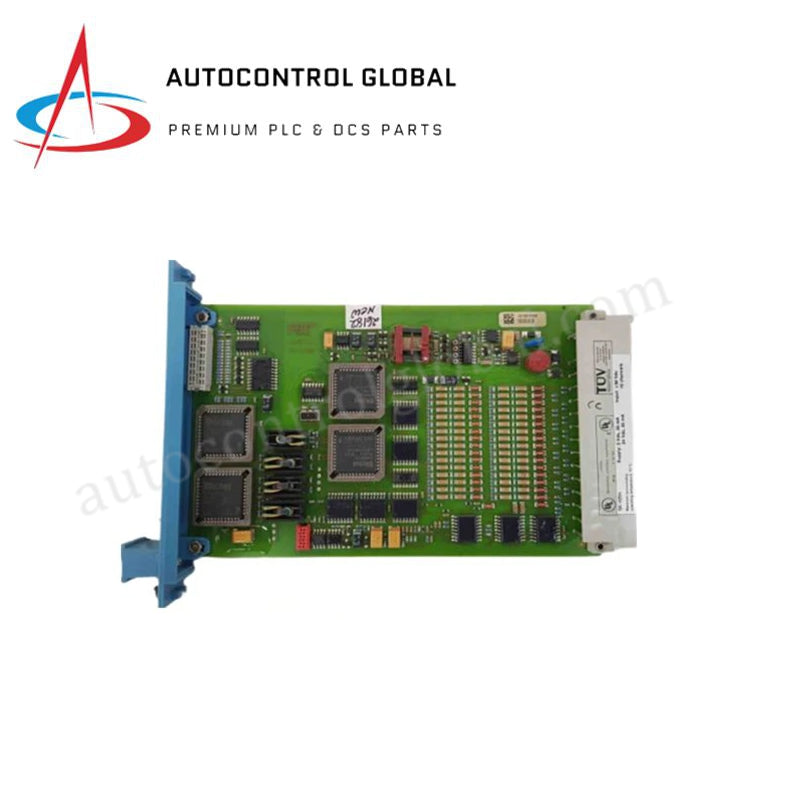

16-kanálový bezpečný analógový vstupný modul | Honeywell FC-SAI-1620M

Prehľad produktu

Honeywell FC-SAI-1620M (SAI-1620m) slúži ako základný modul bezpečnostného analógového vstupu (SAI) pre platformy Honeywell Safety Manager a Experion PKS. Tento vysoko hustotný modul obsahuje 16 nezávislých kanálov navrhnutých na získavanie kritických 4–20 mA signálov z poľných vysielačov s výnimočnou presnosťou a minimálnym rušením. Navrhnutý pre bezpečnostné inštrumentačné systémy (SIS), FC-SAI-1620M poskytuje hardvérovú spoľahlivosť potrebnú pre núdzové vypnutie (ESD) a kritický monitoring. Tento modul ponúkame ako 100 % úplne nový a originálny v továrenskom balení, aby vaše bezpečnostné slučky zachovali súlad s TÜV SIL3.

Technické špecifikácie

FC-SAI-1620M využíva vysokoodporové vstupy a presnú A/D konverziu na zabezpečenie integrity signálu vo všetkých 16 kanáloch.

Inžinierske výhody

• Ultra nízky presluch: Modul má pomer potlačenia presluchu väčší ako 60 dB. Táto pokročilá elektrická izolácia zabezpečuje, že výkyvy signálu v jednom kanáli neovplyvňujú merania susedných kanálov, čím sa zachováva čistota dát v hustých rozvádzačoch.

• Integrita SIL3 pre bezpečnostné slučky: S certifikáciou TÜV SIL3 vykonáva FC-SAI-1620M logiku v bezpečnostne kritických aplikáciách. Poskytuje odolnosť proti poruchám potrebnú pre rafinérie, chemické závody a elektrárne.

• Presná A/D konverzia: 12-bitový A/D prevodník s nepresnosťou ±1 LSB poskytuje detailné rozlíšenie analógových signálov. Táto presnosť umožňuje detekciu drobných odchýlok procesu, čo umožňuje rýchlejšiu reakciu pri nebezpečných situáciách.

• Robustná ochrana vstupu: Modul zvládne absolútny maximálny vstupný signál ±36 V DC. Táto odolnosť chráni vnútornú logiku pred chybami v poľnom zapojení, prepätiami a potenciálnymi nadprúdmi.

• Pokročilá hardvérová diagnostika: SAI-1620m neustále monitoruje stav modulu a jednotlivých kanálov. Detekuje prerušenia, skraty a hardvérové poruchy, čím okamžite spúšťa alarmy v systéme Safety Manager pre zabezpečenie „fail-safe“ prevádzky.

• Bezproblémová integrácia systému: Navrhnutý špeciálne pre ekosystém Safety Manager, modul sa natívne integruje s Experion PKS. Umožňuje inžinierom spravovať bezpečnostné a procesné dáta cez jednotné rozhranie pri zachovaní fyzického a logického bezpečnostného oddelenia.

Často kladené otázky

1. Vyžaduje FC-SAI-1620M špecifickú poľnú terminálnu zostavu (FTA)?

Áno. Na prepojenie so štandardnými 4-20 mA poľnými vysielačmi sa FC-SAI-1620M zvyčajne používa s FTA (napríklad FC-TSAI-1620M). FTA poskytuje potrebné presné 250 Ω rezistory na prevod prúdových signálov do rozsahu 0–4,1 V požadovaného kartou.

2. Je tento modul vhodný pre aktívne aj pasívne vysielače?

FC-SAI-1620M spracováva signály z aktívnych (samonapájaných) aj pasívnych (napájaných slučkou) vysielačov, pokiaľ je príslušná poľná terminálna zostava zapojená na dodanie 24 V DC napájania slučky tam, kde je to potrebné.

3. Aký význam má 12-bitové rozlíšenie pre bezpečnostné aplikácie?

12-bitové rozlíšenie poskytuje 4 096 diskrétnych úrovní pre 4-20 mA signál. To umožňuje bezpečnostnej logike rozlíšiť medzi bežným procesným šumom a legitímnym trendom smerujúcim k bezpečnostnému nastaveniu, čím sa znižuje pravdepodobnosť falošných spustení.

4. Ako overím kompatibilitu s príponou „M“?

Prípona „M“ v FC-SAI-1620M často označuje konkrétnu hardvérovú revíziu alebo verziu povrchovej úpravy vhodnú pre súčasné systémy Safety Manager. Poskytujeme najnovšiu originálnu továrenskú verziu, aby sme zabezpečili plnú kompatibilitu s vašimi existujúcimi riadičmi C300 a Safety Manager.
