6GK1502-3CB10 | Siemens | PROFIBUS optický spojovací modul
Manufacturer: Siemens
-
Part Number: 6GK1502-3CB10
Condition：New with Original Package
Product Type: PROFIBUS Optický Prepojovací Modul
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Popis produktu

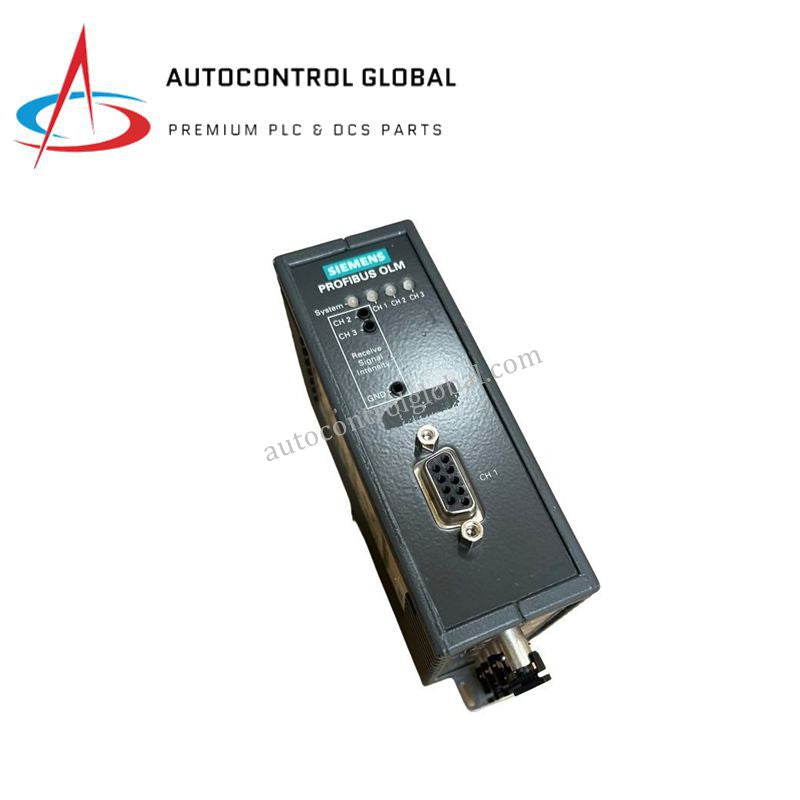

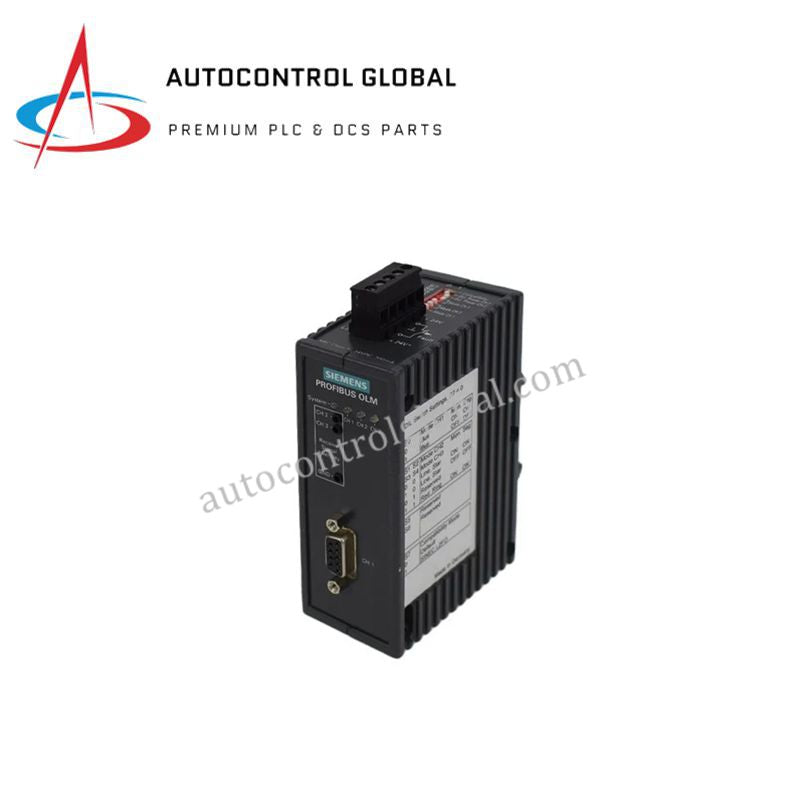

Siemens 6GK1502-3CB10 je optický prepojovací modul PROFIBUS z portfólia SIMATIC NET, navrhnutý na rozšírenie sietí PROFIBUS DP a PA prostredníctvom optického prenosu. Konverziou elektrických signálov RS-485 na optické signály tento modul umožňuje stabilnú a odolnú komunikáciu voči rušeniu na dlhé vzdialenosti a v elektricky náročných priemyselných prostrediach.
6GK1502-3CB10 sa typicky používa v automatizácii výroby, procesnej automatizácii a distribuovaných riadiacich systémoch, kde elektromagnetické rušenie, rozdiely v uzemnení alebo veľké rozloženie závodu robia medené káblovanie nepraktickým. Podpora flexibilných a redundantných sieťových štruktúr umožňuje integráciu tohto modulu do štandardných aj vysoko dostupných architektúr PROFIBUS.
Rozsah použitia
Tento optický prepojovací modul je vhodný pre staršie aj existujúce inštalácie PROFIBUS, ktoré vyžadujú predĺženú prenosovú vzdialenosť, galvanickú izoláciu a zvýšenú odolnosť siete. Typické použitia zahŕňajú výrobné linky, procesné závody, verejné služby a vonkajšie alebo rozsiahle priemyselné objekty.
Technické špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Model | 6GK1502-3CB10 |
| Typ produktu | Optický prepojovací modul PROFIBUS |
| Séria | OLM/G12-1300 |
| Elektrické rozhranie | 1 × RS-485 PROFIBUS |
| Optické rozhrania | 2 × porty z optického vlákna |
| Optické konektory | 4 × BFOC |
| Optická vlnová dĺžka | 1300 nm |
| Rýchlosť dát PROFIBUS DP | 9,6 kbit/s až 12 Mbit/s |
| Rýchlosť dát PROFIBUS PA | 45,45 kbit/s |
| Sieťové topológie | Linka, hviezda, redundantný kruh |
| Diagnostické funkcie | Signalizačný kontakt, testovacie rozhranie |
| Napájanie | 24 V DC, schopné redundantného napájania |
| Montáž | DIN lišta |
| Prevádzková teplota | –40 °C až +70 °C |
| Indikátory | Integrované LED indikátory stavu |
| Zhoda | CE, priemyselné normy IEC/EN |
| Stav životného cyklu | Ukončené výrobcom |
