8-kanálový analógový vstupný modul | GE IC200ALG320G VersaMax
Manufacturer: GE Fanuc
-
Part Number: IC200ALG320G
Condition：New with Original Package
Product Type: Moduly analógových vstupov
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

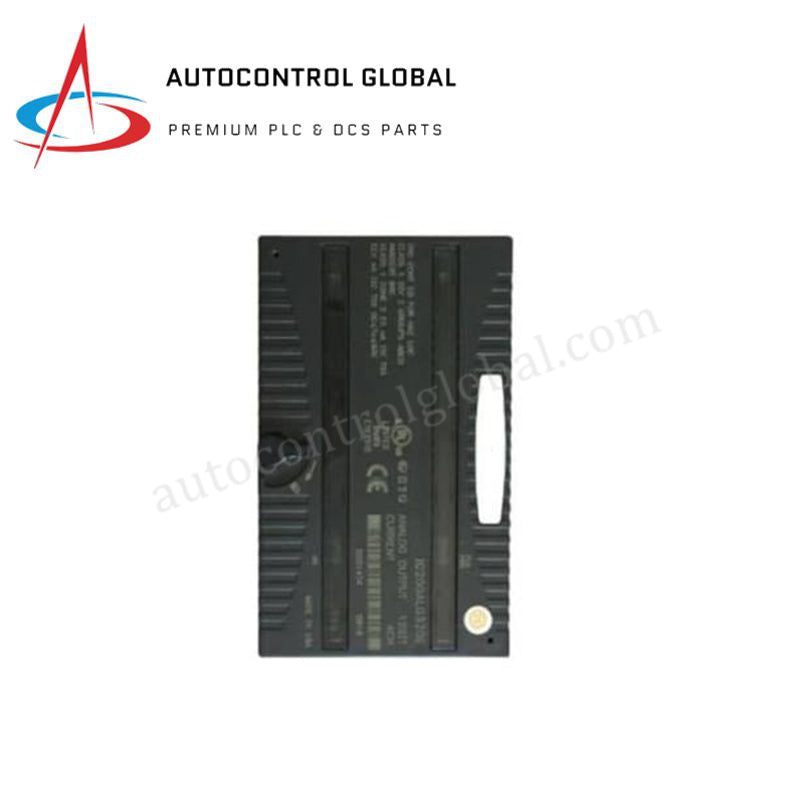

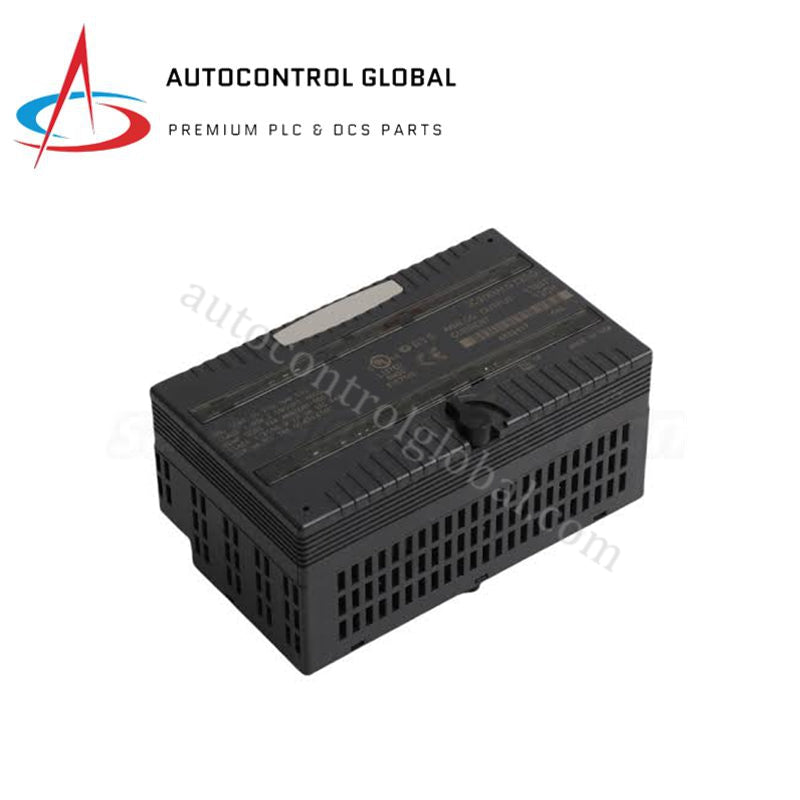

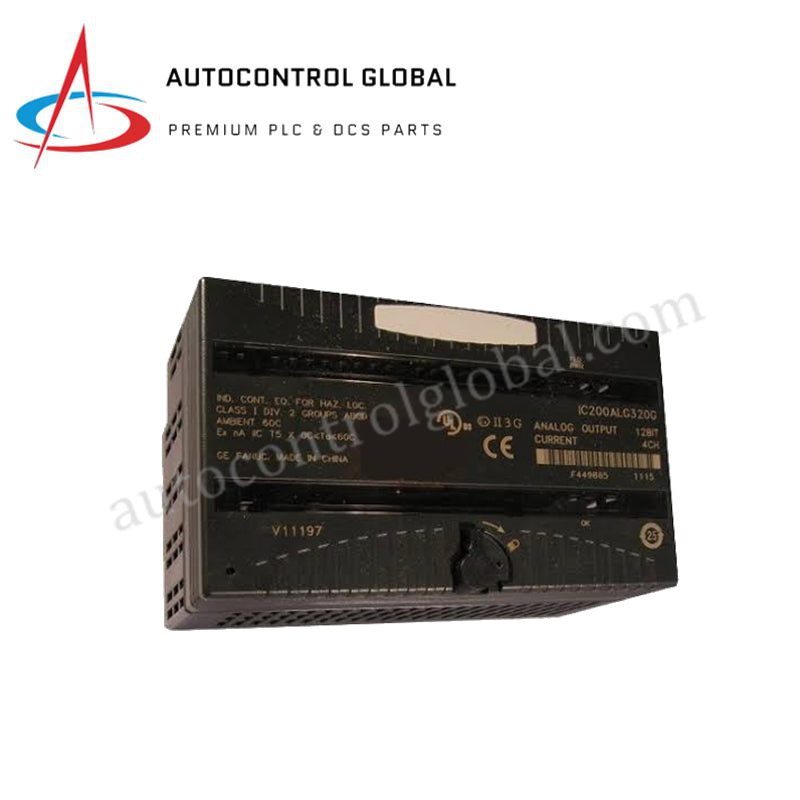

Analógový vstupný modul GE Fanuc IC200ALG320G VersaMax
GE Fanuc IC200ALG320G, uvádzaný aj v katalógu ako analógový vstupný modul IC200ALG320, je špecializovaný hardvérový komponent na prevod analógových signálov z poľných snímačov na digitálne hodnoty v platformách VersaMax.
Technické údaje hardvéru
| Parameter | Špecifikácia |
|---|---|
| Model | IC200ALG320G |
| Značka | GE Fanuc |
| Pôvod | Pozrite si štítok zariadenia |
| Hmotnosť | 0,3 kg (0,66 lbs) |
| Rozmery | 110 mm x 66,8 mm x 50 mm |
| Prevádzková teplota | 0 °C až +60 °C |
| Spotreba energie | 100 mA pri 5 V DC (základná doska) |
| Kanály | 8 galvanicky oddelených analógových vstupov |
| Rozsah vstupného signálu | +/-10 V DC alebo 4 – 20 mA DC |
| Rozlíšenie | 15-bitová A/D konverzia |
| Presnosť | +/-0,25 % z celého rozsahu |
| Izolácia | 250 V AC nepretržite, 1500 V AC počas 1 minúty |
Rýchlosť komunikácie po zbernici základnej dosky a izolácia medzi kanálmi
Modul spracúva analógové hodnoty z poľa prostredníctvom vysokorýchlostných 15-bitových analógovo-digitálnych prevodníkov, ktoré aktualizujú každý jednotlivý vstupný kanál s periódou 1 ms. Vysokohustotné obvody na úpravu signálu zabezpečujú galvanické oddelenie medzi jednotlivými kanálmi aj medzi kanálmi a logikou s menovitým napätím 250 V AC nepretržite. Táto architektonická izolácia potláča špičky napätia v spoločnom režime a eliminuje zemné slučky ešte pred digitalizáciou procesných premenných. Interný logický subsystém zároveň udržiava stabilnú rýchlosť komunikácie po zbernici základnej dosky s kontrolérom VersaMax a odoberá približne 100 mA z napájacej vetvy 5 V DC základnej dosky.
Často kladené otázky
Otázka: Ako nakonfigurujete vstupný kanál medzi napäťovým režimom (+/-10 V DC) a prúdovým režimom (4 – 20 mA DC)?
Odpoveď: V softvéri na konfiguráciu hardvéru CPU musíte vybrať konkrétny rozsah vstupu a pripojiť poľný prevodník k príslušným svorkám napätia alebo prúdu, pretože prúdová slučka využíva interný presný bočníkový rezistor s odporom 250 ohmov.
Otázka: Čo sa stane s komunikáciou po zbernici základnej dosky, ak sa na aktívnom kanáli pretrhne kábel poľného snímača?
Odpoveď: Integrovaná diagnostická rutina zaznamená poruchu prerušeného vodiča alebo prekročenia rozsahu pre daný kanál a aktualizuje stavové bity modulu na zbernici základnej dosky VersaMax bez prerušenia skenovania ostatných funkčných kanálov.
Pokyny na inštaláciu v teréne
Nainštalujte nosič VersaMax na štandardnú 35 mm lištu DIN v uzemnenej kovovej rozvádzačovej skrini. Pred vložením modulu do slotu nosiča skontrolujte, či zapojenie poľných vodičov zodpovedá zvolenému režimu signálu (napäťová alebo prúdová slučka). Všetky signálne káble 4 – 20 mA a +/-10 V DC veďte pomocou krútených tienených párov vodičov a udržiavajte ich vo fyzickej vzdialenosti od vysokonapäťových vedení striedavého napájania. Odtokový vodič tienenia kábla pripojte iba na jednom konci k vyhradenej uzemňovacej svorke na nosiči, aby kruhové zemné prúdy nenarušovali presnosť 15-bitovej analógovej konverzie.
