9907-028 SPM-A Synchronizačný modul | Woodward riadenie generátora

Prehľad produktu

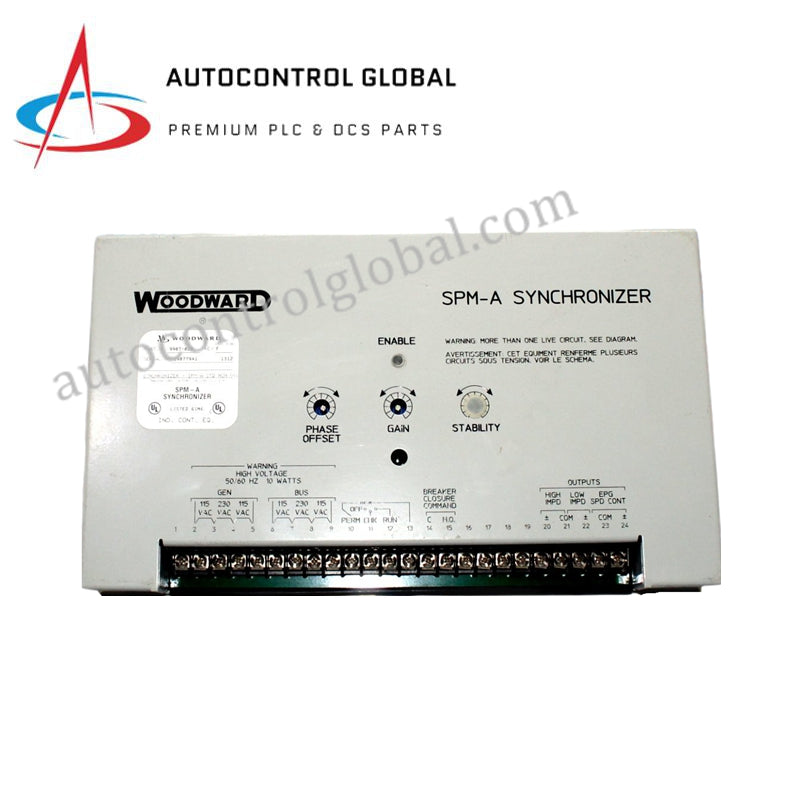

 Woodward 9907-028 Rev C je modul synchronizátora SPM-A navrhnutý na automatickú synchronizáciu generátora pred paralelným zapojením s aktívnou zbernicou alebo iným generátorom. Riadi  úpravu rýchlosti a povolenie zatvorenia ističa na zabezpečenie bezpečnej a presnej synchronizácie.

Tento model podporuje  iba zladenie frekvencie a fázového uhla a  neposkytuje zladenie napätia, čo ho robí vhodným pre systémy, kde je regulácia napätia riešená externým AVR alebo excitačným systémom.

 Séria SPM-A je široko používaná v rozvádzačoch pre výrobu elektrickej energie, námorných generátorových súpravách a priemyselných energetických systémoch, kde je potrebná spoľahlivá automatická synchronizácia.

Funkčné vlastnosti

 9907-028 Rev C porovnáva signály generátora a zbernice na určenie sklzovej frekvencie a fázového uhla, potom vysiela korekčné signály do regulátora rýchlosti guvernéra. Keď sú podmienky synchronizácie v rámci prednastavených limitov, modul vydá povolenie na zatvorenie ističa.

Voliteľné prevádzkové režimy umožňujú uvedenie do prevádzky, testovanie a ochranu systému bez zmeny zapojenia.

Technické špecifikácie
