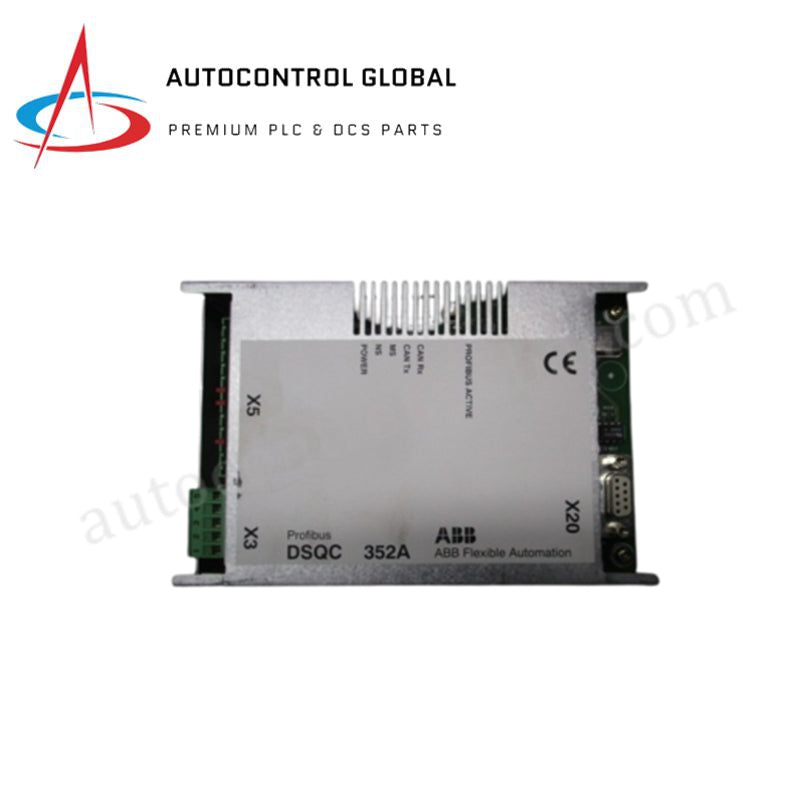

ABB 3DSQC 352A | DSQC352A | Komunikačné rozhranie robota ABB

Popis produktu

 DSQC 352A (Model: DSQC352A) je profesionálny komunikačný modul PROFIBUS navrhnutý pre priemyselné roboty ABB. Toto rozhranie umožňuje bezproblémovú integráciu medzi robotickými ovládačmi ABB IRC5 a IRC5P a externými sieťami PROFIBUS DP.  DSQC 352A (DSQC352A) funguje ako vysokorýchlostný dátový most, ktorý umožňuje robotu komunikovať s PLC, HMI a ďalšími decentralizovanými perifériami s deterministickou presnosťou.

Technická revízia: Hoci základné špecifikácie často uvádzajú tento modul ako štandardný slave modul,  DSQC 352A (DSQC352A) je veľmi všestranný a podporuje protokoly DP Slave, DP Master a FMS v závislosti od softvérovej konfigurácie. Jeho dvojkanálová architektúra je výnimočná, umožňuje pripojenie k dvom nezávislým sieťam PROFIBUS súčasne s rôznymi prenosovými rýchlosťami. Táto schopnosť je kľúčová pre zložité automatizačné bunky, kde musí robot komunikovať s hlavným riadiacim PLC a zároveň spravovať samostatnú sieť lokálnych senzorov alebo akčných členov.

Podrobné technické špecifikácie

 DSQC 352A (DSQC352A) je vyrobený podľa prísnych priemyselných štandardov, aby zabezpečil stabilný prenos dát v prostrediach s vysokým rušením:

• Výrobca: ABB

• Modelové číslo: DSQC 352A (DSQC352A)

• Typ produktu: Komunikačný modul PROFIBUS

• Sieťové protokoly: PROFIBUS DP (Slave/Master), FMS

• Rýchlosť prenosu dát: Až 12 Mbps (automatické rozpoznávanie)

• Napájanie: 24 V DC (±10 %)

• Spotreba energie: Typicky 2,5 W / Max 10 mA na logickej strane

• Typ signálu: Digitálny vstup / výstup cez Fieldbus

• Kompatibilita s ovládačmi: ABB IRC5, IRC5P a staršie systémy S4C+

• Prevádzková teplota: 0 °C až +55 °C (rozšírený rozsah až do 60 °C pri špecifických prúdeniach vzduchu)

• Stupeň ochrany: IP20 (vyžaduje kryt skrine)

• Montáž: Plug-and-play integrovaný slot

• Rozmery: 120 mm x 90 mm x 25 mm

• Čistá hmotnosť: 0,48 kg
