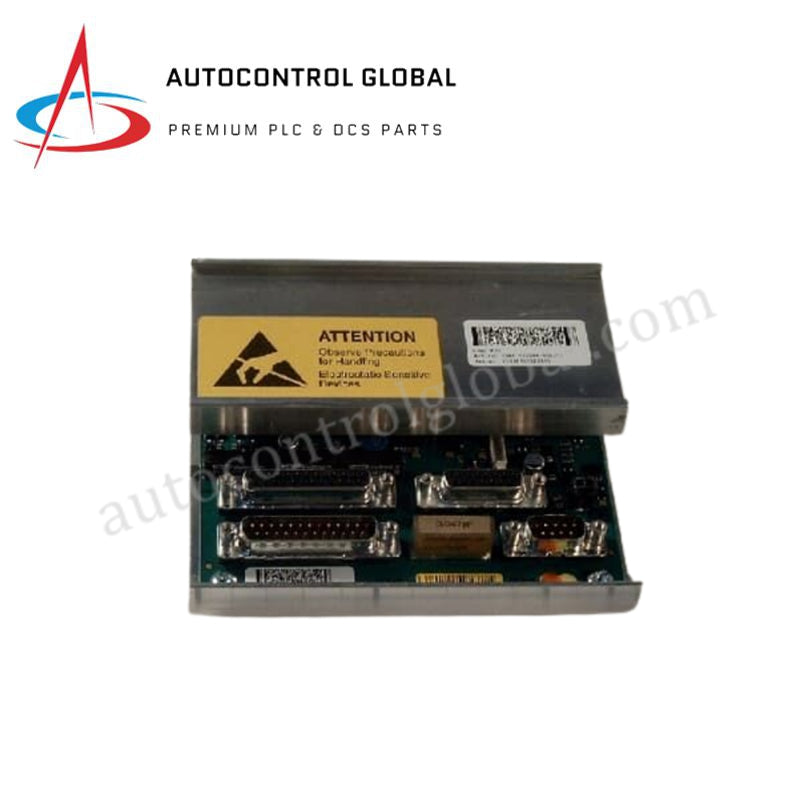

ABB DSQC 633 3HAC022286-001 Sériová meracia jednotka SMU

Popis produktu

Vysokopresné spracovanie signálu resolvera

 DSQC 633 (Číslo dielu: 3HAC022286-001) je kľúčová sériová meracia jednotka (SMU) integrovaná do ekosystému riadiča ABB IRC5. Táto doska slúži ako primárne rozhranie na zachytávanie vysokorýchlostnej spätnej väzby z robotických resolverov. Presne spracováva údaje o polohe, rýchlosti a zrýchlení, prevádzajúc analógové signály resolvera na digitálne dátové pakety pre hlavný riadič.  DSQC 633 (3HAC022286-001) je nevyhnutný pre udržanie kinematickej presnosti potrebnej pri zložitých robotických dráhach, zabezpečujúc, že skutočná poloha ramena presne zodpovedá naprogramovanej trajektórii.

Podrobné technické špecifikácie

 DSQC 633 3HAC022286-001 je navrhnutý pre nízku latenciu prenosu dát a vysokú odolnosť voči elektromagnetickému rušeniu (EMI), ktoré sa bežne vyskytuje v prostredí s motorovým pohonom.

• Výrobca: ABB

• Modelové označenie: DSQC 633 (tiež známy ako DSQC 633A)

• Číslo dielu: 3HAC022286-001

• Funkcia: Sériová meracia jednotka (SMU) / spätnoväzbová doska

• Kompatibilita systému: Séria riadičov ABB IRC5

• Prevádzkové napätie: 24 V DC (typicky cez zadnú dosku riadiča)

• Presnosť merania: ±0,1 % pre sledovanie osi pri vysokých rýchlostiach

• Sériové rozhrania: Podpora komunikačných liniek RS-232 / RS-485

• Protokol: Modbus RTU / proprietárny ABB sériový link

• Prevádzková teplota: -20 °C až +70 °C

• Teplota skladovania: -40 °C až +85 °C

• Rozmery: 12,6 cm x 12,4 cm x 2,2 cm

• Hmotnosť: Čistá hmotnosť 0,36 kg (Hmotnosť pri preprave sa môže líšiť)

• Nástupné modely: Často nahrádzané alebo upgradované súpravami 3HAC046686-001 až -004
