AI815 ABB | S800 Analógový vstup pre 4–20 mA a 1–5 V signály
Manufacturer: ABB
-
Part Number: AI815
Condition：New with Original Package
Product Type: S800 Analógový vstup pre 4–20 mA a 1–5 V signály
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Popis produktu

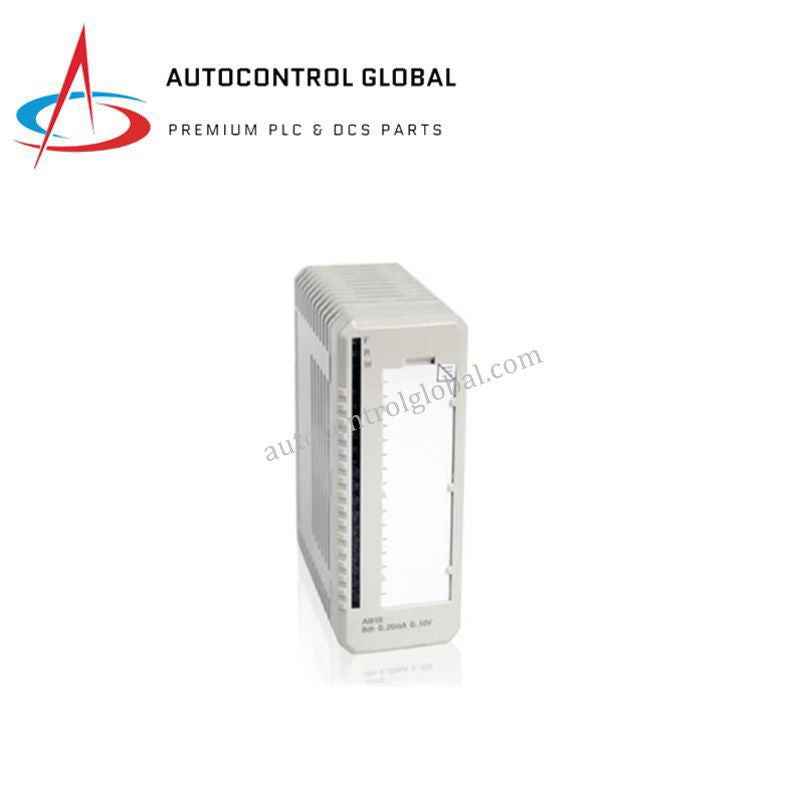

Modul ABB AI815 (3BSE052604R1) je 8-kanálový modul analógového vstupu vyvinutý pre ABB S800 I/O systém, ktorý je súčasťou riadacej platformy System 800xA. Zachytáva analógové signály z poľných zariadení s výnimočnou presnosťou, podporujúc prúdové (0–20 mA, 4–20 mA) a napäťové (0–5 V, 1–5 V, 0–10 V) rozsahy.
Navrhnutý pre priemyselné prostredia, modul AI815 zabezpečuje vysokú presnosť signálu a stabilitu systému. Jeho 12-bitové rozlíšenie (konfigurovateľné na 16-bitové) a izolácia 500 V umožňujú konzistentný výkon merania v prostrediach s rušením. Integrovaná HART komunikácia umožňuje konfiguráciu zariadenia a diagnostiku cez rovnaké signálne vedenie, čím zlepšuje efektivitu údržby.
Vďaka možnosti výmeny za chodu a napájaniu vysielača 24 V DC, modul AI815 umožňuje výmenu modulu bez odstávky systému. Je ideálny pre distribuované riadiace systémy v oblastiach výroby elektrickej energie, chemickej výroby, výroby a automatizácie procesov kde sú spoľahlivosť a flexibilita nevyhnutné.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Číslo modelu | AI815 |
| Číslo dielu | 3BSE052604R1 |
| Typ produktu | Modul analógového vstupu |
| Kompatibilita systému | ABB S800 I/O, System 800xA |
| Vstupné kanály | 8 jednosmerných analógových vstupov |
| Podporované typy signálov | Prúd: 0–20 mA, 4–20 mA; Napätie: 0–5 V, 1–5 V, 0–10 V |
| Rozlíšenie | 12-bitové (konfigurovateľné na 16-bitové) |
| Presnosť prevodu | ±0,1 % z plnej škály |
| Vstupná impedancia | Prúd: 250 Ω; Napätie: >10 MΩ |
| Vzorkovacia frekvencia | 250 Hz na kanál |
| Izolačné napätie | 500 V AC medzi kanálmi a systémom |
| Napájanie vysielača | 24 V DC, max 339 mA (prúdovo obmedzené) |
| HART komunikácia | Podpora priameho prepojenia bod-bod |
| Prevádzková teplota | –25°C až +60°C |
| Teplota skladovania | –40°C až +85°C |
| Stupeň ochrany | IP20 |
| Typ montáže | DIN lišta, možnosť výmeny za chodu |
| Rozmery (Š × V × H) | 45 × 119 × 102 mm |
| Hmotnosť | 0,2 kg |
| Typ signálu | Unipolárny jednosmerný |
| Ochrana proti prepätiu | ≥ 11 V DC |
| Mechanika | Dizajn série S800 |
Často kladené otázky
Otázka 1: Čo robí modul ABB AI815?
Odpoveď 1: Modul AI815 zachytáva analógové signály ako prúd alebo napätie z poľných vysielačov a prevádza ich na digitálne údaje pre riadiaci systém.
Otázka 2: Môžu byť prúdové a napäťové vstupy zmiešané na rovnakom module?
Odpoveď 2: Nie. Každý modul AI815 musí byť nakonfigurovaný buď pre prúd alebo pre napätie na všetkých kanáloch, nie súčasne pre oba typy.
Otázka 3: Podporuje ABB AI815 HART komunikáciu?
Odpoveď 3: Áno. Poskytuje HART prechod pre konfiguráciu zariadenia a diagnostiku priamo cez riadiacu sieť.
Otázka 4: Je modul možné vymeniť za chodu?
Odpoveď 4: Áno. Modul AI815 podporuje výmenu za chodu, čo umožňuje jeho výmenu bez prerušenia procesu alebo vypnutia systému.
