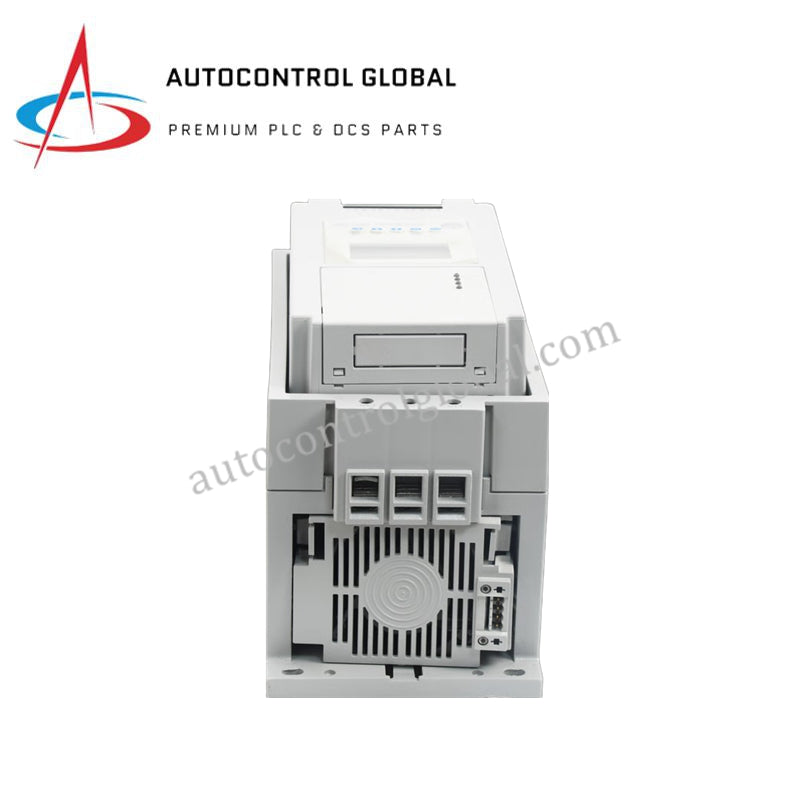

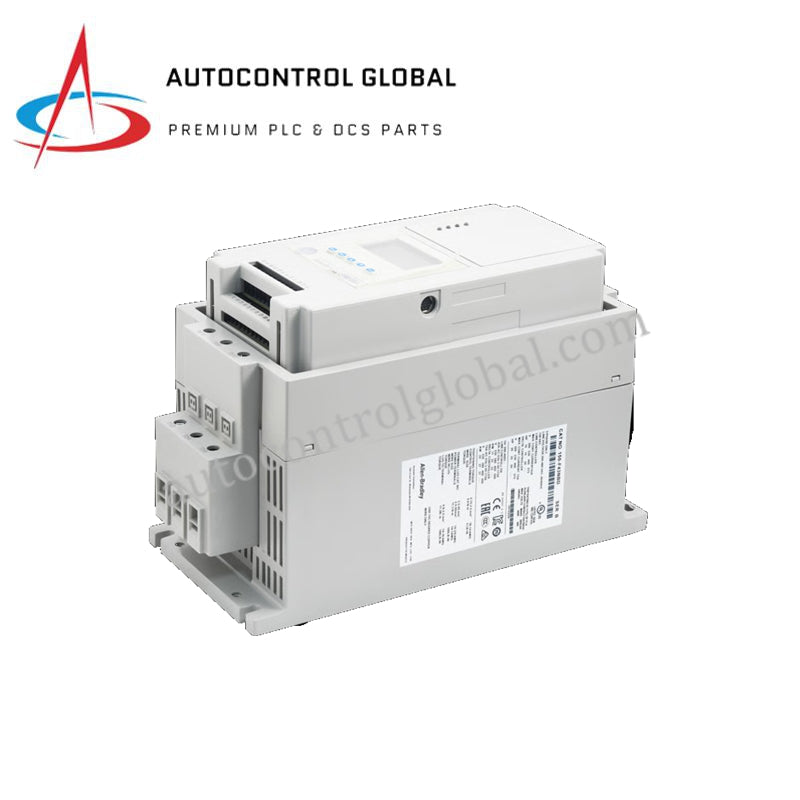

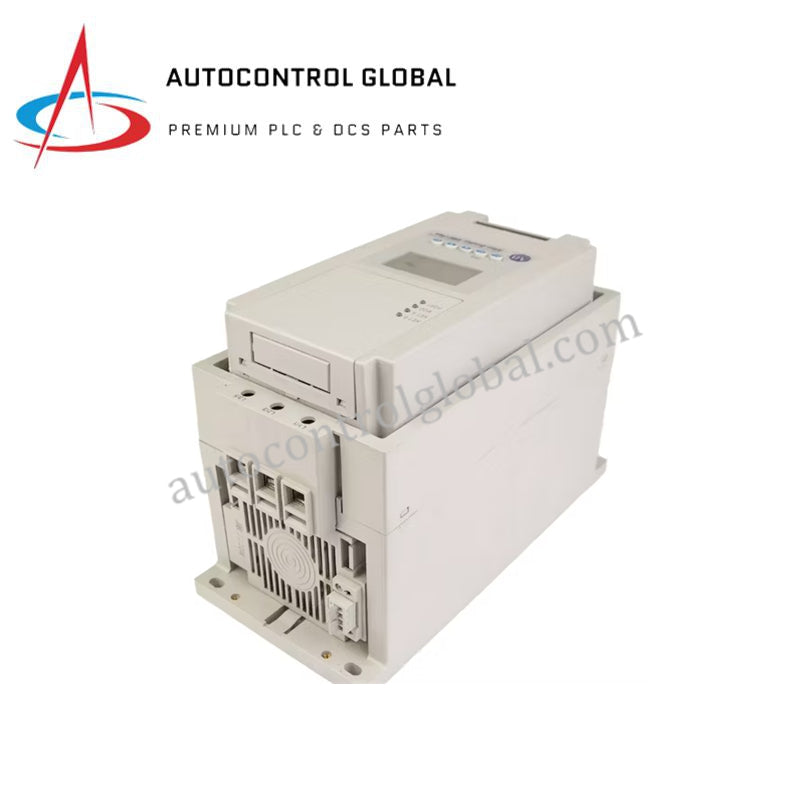

Allen-Bradley 150-F43NBD Bulletin 150 SMC Flex mäkký štartér

Popis produktu

Prehľad produktu

150-F43NBD je inteligentný motorový regulátor Allen-Bradley (Rockwell Automation) Bulletin 150 SMC Flex navrhnutý na riadené spúšťanie a zastavovanie trojfázových asynchrónnych motorov. Používa polovodičovú technológiu na zníženie nábehového prúdu a mechanického zaťaženia, pričom poskytuje komplexnú ochranu motora a diagnostiku.

Tento model podporuje štandardné asynchrónne motory s klietkou a konfigurácie hviezda-trojuholník so šiestimi vodičmi. Integrovaný obchádzkový kontaktor sa automaticky zapne, keď motor dosiahne plnú rýchlosť, čím znižuje tepelný rozptyl a zlepšuje celkovú účinnosť systému. 150-F43NBD sa bežne používa v náročných priemyselných prostrediach, ktoré vyžadujú spoľahlivú reguláciu motora a dlhú životnosť.

Technické údaje

Model: 150-F43NBD
Séria: Bulletin 150 SMC Flex

• Menovitý trvalý prúd: 43 A

• Príkon motora:

• 460 V AC: približne 20–30 HP (15–22 kW, podľa použitia)

• Napätie výkonového obvodu: 200–480 V AC (UL/CSA), až 600 V AC (IEC)

• Riadiace napätie: 100–240 V AC, 50/60 Hz

• Podporované typy motorov:

• Asynchrónne motory s klietkou

• Motory hviezda-trojuholník (so šiestimi vodičmi)

• Režimy spustenia / zastavenia:

• Jemné spustenie

• Spustenie s obmedzením prúdu

• Rýchle spustenie

• Jemné zastavenie

• Voľnobežné zastavenie

• Funkcie pomalého chodu: Kročenie, Posúvanie, Prevádzka pri nízkej rýchlosti

• Obchádzka: Integrovaný vnútorný obchádzkový kontaktor

• Ochranné funkcie:

• Ochrana proti preťaženiu motora

• Strata fázy a nevyváženosť fáz

• Podnapätie a prepätie

• Ochrana proti zaseknutiu

• Detekcia zemného skratu

• Meranie a diagnostika:

• Monitorovanie prúdu a napätia

• kW, kWh, MW, MWh

• Faktor výkonu

• Využitie tepelnej kapacity motora

• Záznam udalostí a chýb

• Indikácia stavu: Zastavené, Spúšťanie, Zastavovanie, Pri rýchlosti, Alarm, Porucha

• Ovládacie rozhranie:

• Predný panel s klávesnicou a podsvieteným LCD displejom

• Voliteľný modul 20-HIM-A pre ľudské rozhranie cez port DPI

• Konfiguračný softvér:

• Connected Components Workbench

• DriveTools

• DriveExplorer

• Typ montáže: Otvorený typ

• Prevádzková teplota: –20 °C až +60 °C

• Certifikáty: UL, CSA, CE, v súlade s NEMA

• Čistá hmotnosť: 5,7 kg
