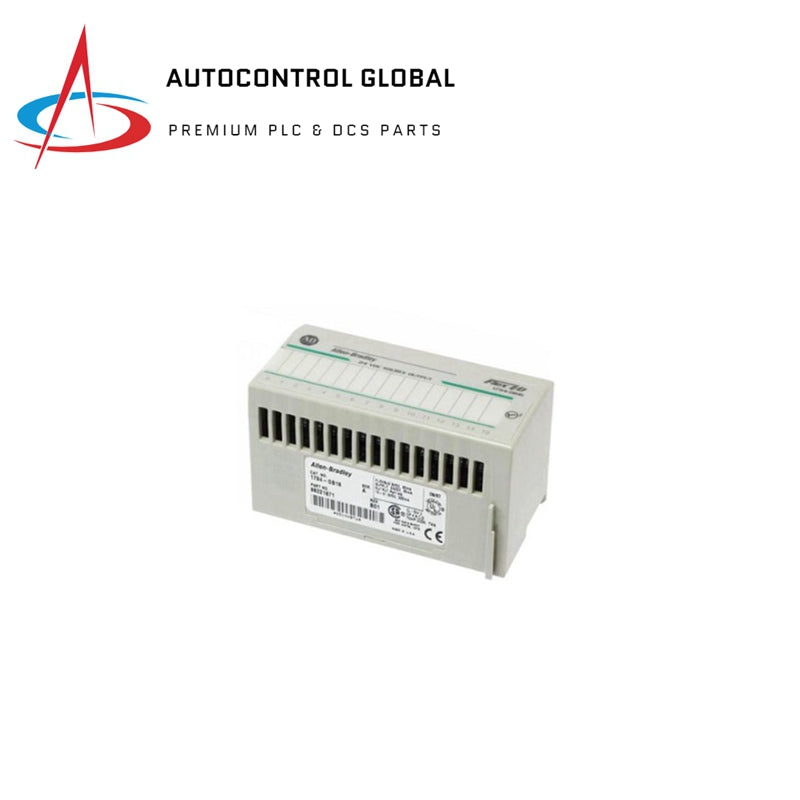

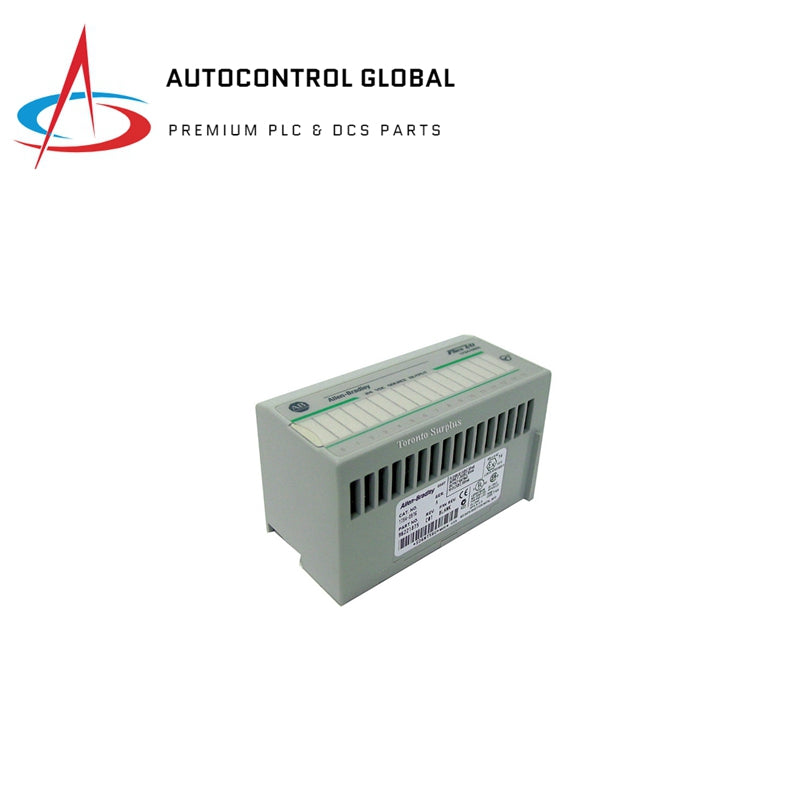

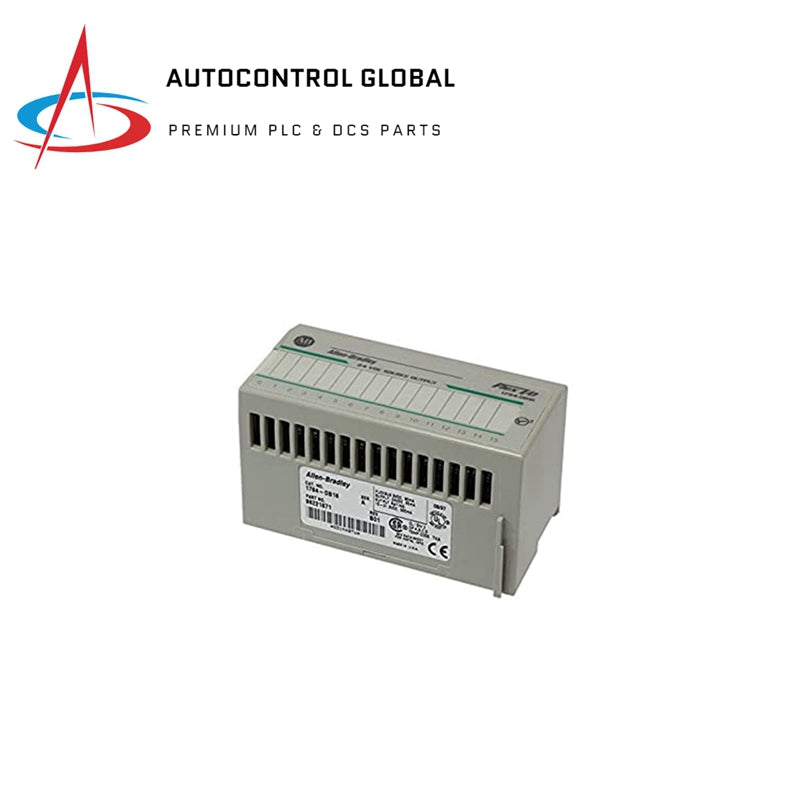

Allen Bradley 1794-OB16 Digitálny výstupný modul

Špecifikácie

Počet výstupov：16, prúd, zdrojový

Špecifikácie napätia

• Napätie v zapnutom stave:
  • Minimálne: 10 V DC
  • Menovité: 24 V DC
  • Maximálne: 31,2 V DC (pozri Obrázok 5)
• Maximálny pokles napätia v zapnutom stave: 0,5 V DC

Špecifikácie prúdu

• Hodnotenie výstupného prúdu: 8,0 A (16 výstupov @ 0,5 A)
• Prúd v zapnutom stave:
  • Minimálne na kanál: 1,0 mA
  • Maximálne na kanál: 500 mA
• Prúd nárazu: 2 A po dobu 50 ms, opakovateľné každé 2 sekundy
• Maximálny prúd úniku v stave vypnutia: 0.5 mA

Izolačné napätie

• Kontinuálne: 50V, základný typ izolácie
• Testované pri: 850V DC po dobu 1 s medzi používateľom a systémom
• Jednotlivé kanály: Žiadna izolácia

Oneskorenie výstupného signálu

• Vypnutie na zapnutie: 0.5 ms
• Zapnutie na vypnutie: 1.0 ms

Flexbusový prúd

• 80 mA pri 5V DC

Výkonový rozptyl

• Maximálne: 5.3 W pri 31.2V DC

Tepelný rozptyl

• Maximálne: 18.1 BTU/h pri 31.2V DC

Poistkovanie

• Výstupy modulu nie sú poistkované. Odporúča sa poistkovanie.
• Ak je požadované poistkovanie, musíte zabezpečiť externé poistkovanie.
• Odporúčané poistky: SAN-O MQ4-800mA poistky
