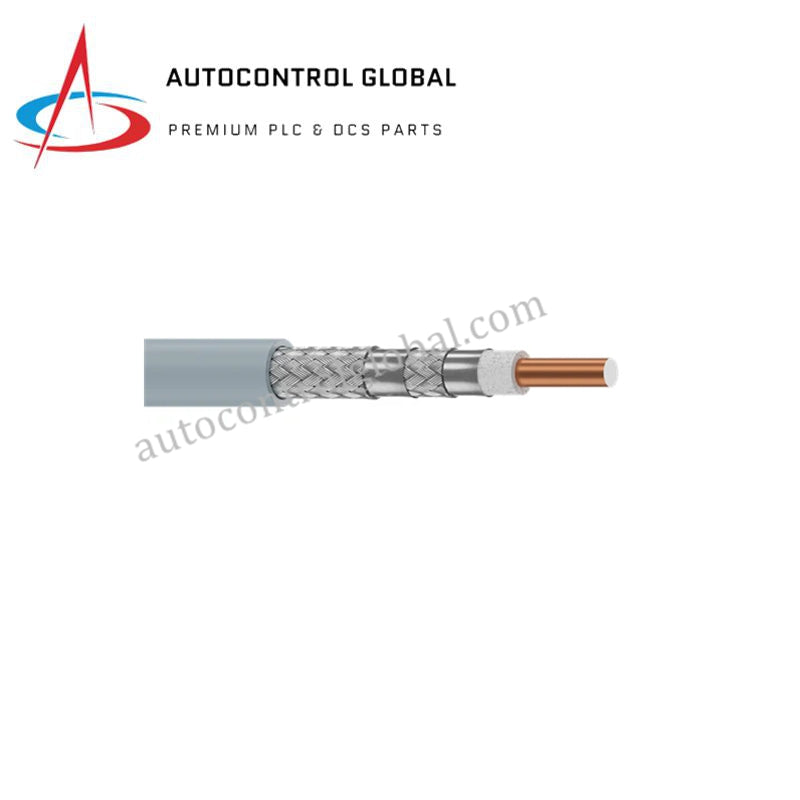

Belden 3094A RG-11 štvornásobne tienený koaxiálny kábel pre ControlNet

Prehľad produktu

 3094A RG-11 je robustný koaxiálny kábel so štyrmi tienenými vrstvami, navrhnutý spoločnosťou Belden pre deterministické priemyselné komunikačné systémy. Bežne dodávaný v rámci ekosystémov Schneider Electric ControlBus™ a Modicon Quantum, tento kábel je špeciálne vyvinutý pre ControlNet™ a staršie koaxiálne riadiace siete vyžadujúce konzistentnú impedanciu a vysokú odolnosť proti šumu.

Navrhnutý ako hlavný kábel (trunk), podporuje prenos signálu na dlhé vzdialenosti pri zachovaní presnosti časovania v časovo citlivých automatizačných architektúrach.

Technické špecifikácie

• Model: 3094A RG-11

• Výrobca: Belden

• Kategória produktu: Koaxiálny pripojovací kábel

• Typ kábla: Hlavný / kostrový kábel

• Vodič: 14 AWG pevná medená oceľová linka

• Menovitá impedancia: 75 Ω

• Izolačný materiál: Penový polyetylén s injektovaným plynom

• Konštrukcia tienenia: Duobond® IV štvorvrstvové tienenie (fólia a vrstvy hliníkového opletu)

• Vonkajší plášť: PVC, nehorľavý

• Celkový priemer: 10,3 mm

• Kapacita: 16 pF/ft

• Rýchlosť šírenia signálu: približne 85 %

• Dielektrické hodnotenie: 500 V DC

• Prevádzkový teplotný rozsah: –20 °C až +60 °C

• Dĺžka balenia: 305 m (1000,7 ft) cievka

• Hmotnosť: 3,15 kg

• Certifikácia: Zoznam UL, hodnotenie CMR pre stúpačkové inštalácie
