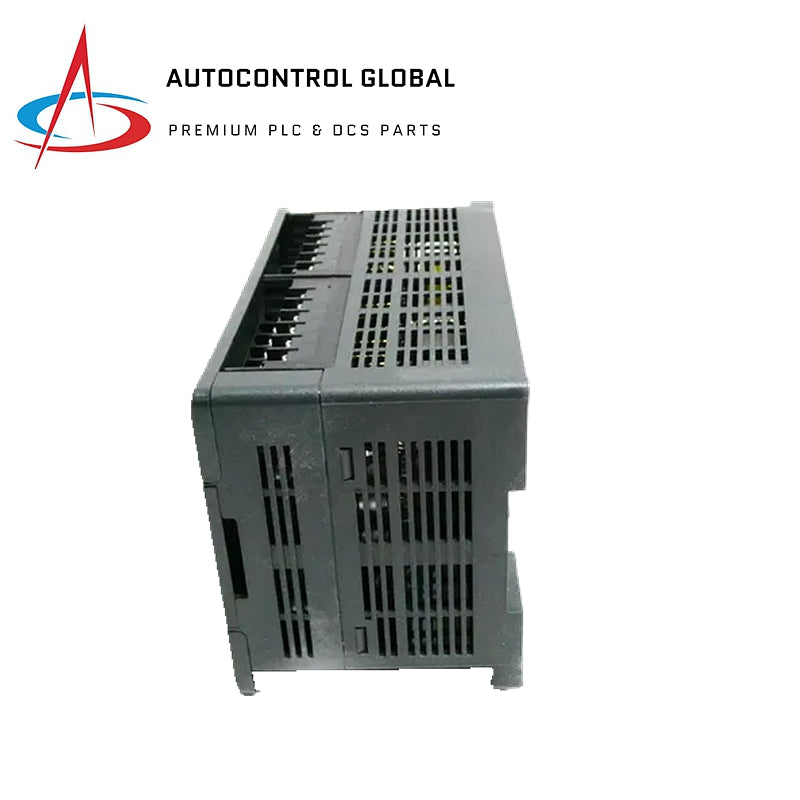

GE Fanuc | IC200UDR120 20-bodový mikro PLC

Prehľad

• Číslo dielu: IC200UDR120
• Názov produktu: VersaMax Micro PLC
• Stav životného cyklu: Aktívny

Vstupy a výstupy

• Diskrétne vstupy: 12 DC vstupov (konfigurovateľné pre kladnú alebo zápornú logiku)
• Relé výstupy: 8 normálne otvorených, 2 A relé obvodov
• Vysokorýchlostné počítadlá: Až 4 Typ A alebo 1 Typ A a 1 Typ B, alebo 4 Typ A_32
• Maximálny počet I/O: 12 vstupov, 8 výstupov

Napájanie

• Napájacie napätie: 100 - 240 VAC
• Hodnotenie vstupného napájania: 26 VA
• Napájanie používateľa pre vstupy: max. 435 mA
• Prúdový náraz: 30 A (200 VAC), 40 A (265 VAC)

Špecifikácie vstupu

• Menovité vstupné napätie: 24 VDC
• Vstupný prúd: 8 mA (I1, I3, I5, I7); 4,8 mA (ostatné)
• Vstupná impedancia: 2,7 kΩ (I1, I3, I5, I7); 4,7 kΩ (ostatné)
• Vstupný prah: ZAP: 18 VDC; VYP: 5 VDC
• Čas odozvy: 0,5 ms až 20 ms (bežný); 100 µs (HSC)

Špecifikácie relé výstupu

• Prevádzkové napätie: 5-30 VDC alebo 5-250 VAC
• Maximálne odporové zaťaženie: 2 A pri 24 VDC, 240 VAC
• Čas odozvy: 15 ms (ZAP a VYP)
• Maximálny nárazový prúd: 9,4 A po dobu 20 ms

Špecifikácie vysokorýchlostného počítadla

• Maximálna frekvencia počítadla: 100 kHz
• Vstupné napätie: ZAP: 18 V, VYP: 5 V
• Šírka impulzu počítania: 20 % až 80 % pracovného cyklu pri 100 kHz

Environmentálne špecifikácie

• Izolačné napätie: 1500 V RMS (od poľa k logickej strane)
• Únikový prúd: max. 15 mA pri 240 VAC
• Životnosť kontaktu: 20 x 10^6 mechanických operácií
