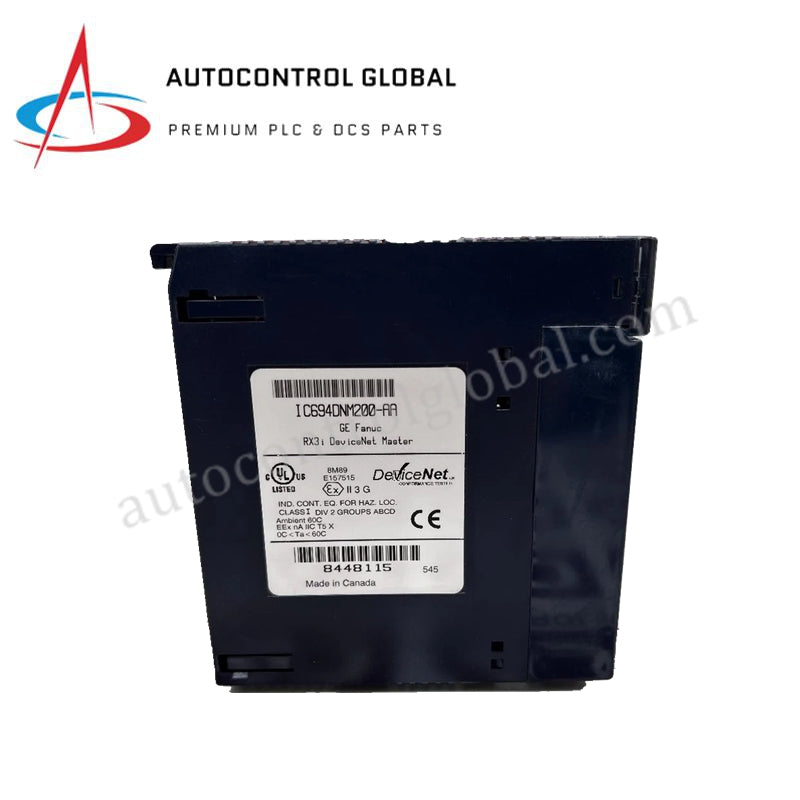

GE Fanuc IC694DNM200-BB rozširujúca karta DeviceNet Master

Popis produktu

 IC694DNM200  (vrátane revízie  IC694DNM200-BB) je vysoko výkonný modul DeviceNet Master navrhnutý pre platformy GE Fanuc PACSystems RX3i a Series 90-30 PLC. Tento modul slúži ako primárne komunikačné centrum pre integráciu zariadení s podporou DeviceNet – ako sú meniče frekvencie (VFD), inteligentné senzory a štartéry motorov – priamo do logiky riadiaceho systému. Ako master uzol riadi zber dát, cyklické aktualizácie a kritickú diagnostiku siete až s 63 slave zariadeniami.

Modul je určený pre priemyselné aplikácie s vysokou hustotou, podporuje až 255 bajtov vstupných a 255 bajtov výstupných dát na jedno slave zariadenie.  IC694DNM200 je veľmi univerzálny; hoci jeho primárnou úlohou je Master, môže byť softvérovo nakonfigurovaný aj ako Slave voči inému masteru v rovnakej sieti. Integrácia prebieha výhradne cez Proficy Machine Edition, čo zaručuje modernú softvérovú kompatibilitu a pokročilé diagnostické možnosti. Hardvér tiež obsahuje vyhradený servisný port RS-232 pre lokálne riešenie problémov a konfiguráciu.

Technické špecifikácie

• Modelové označenie:  IC694DNM200 / IC694DNM200-BB

• Výrobca: GE Fanuc (Emerson Automation)

• Protokol: DeviceNet (konfigurácia Master alebo Slave)

• Maximálny počet slave zariadení: Podpora až 63 slave zariadení DeviceNet

• Kapacita dát: 255 bajtov vstup / 255 bajtov výstup na jedno slave zariadenie

• Podporované prenosové rýchlosti: 125 kbps, 250 kbps, 500 kbps (automatické/manuálne)

• Vstavané rozhrania: 1 DeviceNet terminálový port, 1 servisný port RS-232

• Spotreba energie: 450 mA pri 5 V DC

• Slot na základnej doske: Obsadenie jedného slotu v RX3i alebo 90-30 Universal Base

• Požiadavky na CPU: RX3i CPU310 (v3.5+) alebo Series 90-30 (firmvér v8.0+)

• Prevádzková teplota: -20 °C až +60 °C

• Teplota skladovania: -40 °C až +85 °C

• Hmotnosť: 0,40 lbs (0,18 kg)

• Certifikácie: ODVA DeviceNet štandard, IEC 61326-1 EMC

Aplikácia a sieťová stratégia

 IC694DNM200 sa typicky používa v prostrediach výroby a riadenia procesov, kde je potrebné decentralizované I/O. Umožňuje systému PACSystems RX3i fungovať ako centrálny dozorca komplexnej siete s hlavným a vedľajšími linkami. Jeho schopnosť spracovať veľké dátové pakety na uzol ho robí obzvlášť vhodným pre riadenie inteligentnej prístrojovej techniky, ktorá vyžaduje viac než len jednoduché bitové stavové aktualizácie.

Často kladené otázky

Je IC694DNM200 kompatibilný so staršími CPU Series 90-30?  IC694DNM200 je kompatibilný s väčšinou CPU 90-30, pokiaľ majú firmvér verzie 8.0 alebo vyššej. Nie je však podporovaný pre IC693CPU321 alebo CPU340.

Ktorý softvér je potrebný na konfiguráciu? Konfigurácia a mapovanie siete sa musí vykonať pomocou Proficy Machine Edition (PME). Staršie nástroje ako VersaPro alebo LogicMaster 90 nepodporujú pokročilé funkcie  IC694DNM200.
