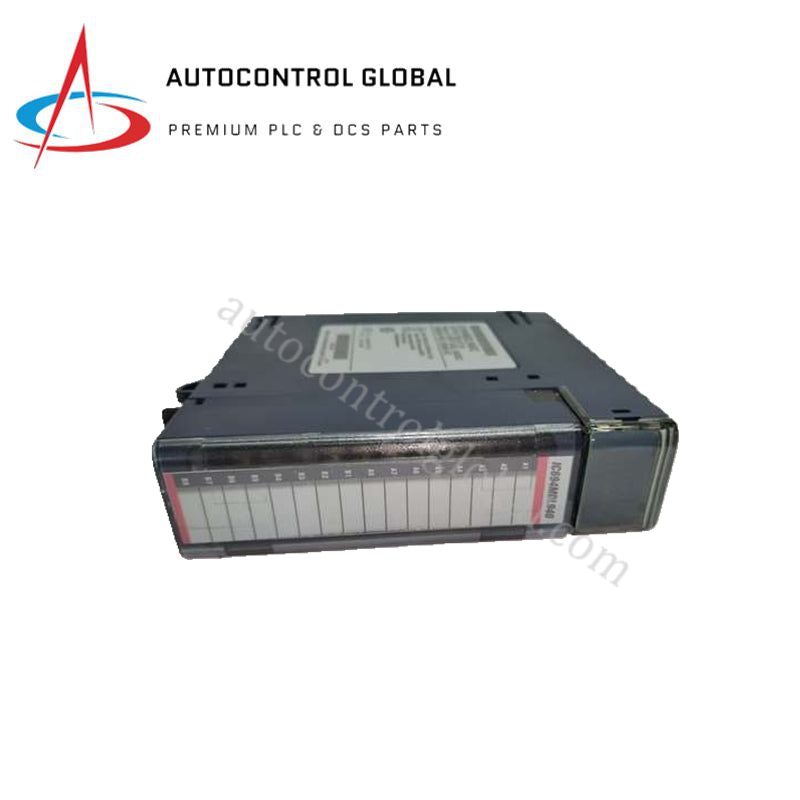

Reléový výstupný modul GE Fanuc IC694MDL930 PACSystems RX3i 3300
Manufacturer: GE Fanuc
-
Part Number: IC694MDL930
Condition：New with Original Package
Product Type: Výstupné reléové moduly
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Reléový výstupný modul GE Emerson IC694MDL930 PACSystems RX3i
Modul GE Emerson IC694MDL930 (reléový výstupný modul IC694MDL930) je navrhnutý na spínanie záťaží s vysokou hustotou v systémoch PACSystems RX3i a zabezpečuje priame fyzické/elektrické vykonávanie. Tento modul priamo ovláda externé zariadenia v prevádzke tak, že izoluje a smeruje diskrétne fyzické signály prostredníctvom nezávislých beznapäťových kontaktov Form A. Konštrukcia funguje bez závislosti od polarity v zmiešaných obvodoch AC/DC, potláča nežiaducu interakciu signálov a zároveň zabezpečuje trvalú dodávku prúdu pre indukčné a odporové záťaže.
Hardvérové špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Model | IC694MDL930 |
| Značka | GE Emerson / GE Fanuc |
| Krajina pôvodu | Spojené štáty |
| Hmotnosť | 0,40 kg (0,88 libry) |
| Rozmery | Štandardný profil jednopolohového modulu RX3i |
| Prevádzková teplota | 0 °C až 60 °C |
| Spotreba energie | 6 mA pri 5 VDC na zbernici základnej dosky, 70 mA pri 24 VDC pre napájanie relé zo zbernice základnej dosky |
| Typ výstupu | 8 beznapäťových reléových kontaktov Form A (normálne otvorené, N.O.) |
| Menovité izolačné napätie | 250 VAC trvalo; 1500 VAC počas 1 minúty (bod–bod, prevádzka–základná doska) |
| Rozsah prevádzkového napätia | 5 až 30 VDC, 5 až 250 VAC (50/60 Hz) |
| Menovitý výstupný prúd | Max. 4,0 A odporová záťaž na bod; max. 2,0 A pri pilotnom zaťažení na bod |
| Minimálny zaťažovací prúd | 10 mA na bod |
| Maximálny nárazový prúd | Špičkovo 5,0 A |
| Čas odozvy | Max. 15,0 ms (zapnutie/vypnutie vrátane odskakovania kontaktov) |
| Životnosť reléových kontaktov | 150 000 až 1 000 000 operácií (v závislosti od záťaže) |
| Pripojenie vodičov v prevádzke | Integrovaná odnímateľná 20-skrutková svorkovnica |
Rýchlosť komunikácie po zbernici základnej dosky a škálovanie hustoty
Modul komunikuje prostredníctvom lokálnej zbernice základnej dosky PACSystems RX3i a využíva deterministické synchronizačné protokoly na prenos údajov o stave výstupov z CPU do fyzických cievok relé. Interné logické obvody priraďujú každý kanál priamo k príslušným obrazom výstupov v pamäti riadiaceho systému bez zavádzania oneskorenia počas skenovania logiky. Fyzická konštrukcia využíva galvanicky izolované cesty medzi jednotlivými kanálmi, aby zabránila prenosu rušenia medzi susednými obvodmi. Štandardné časovanie hodín zbernice základnej dosky riadi interné stupne optickej izolácie, ktoré oddeľujú nízkonapäťové spracovanie logiky od vysokonapäťových spínacích obvodov v prevádzke.
Často kladené otázky
Otázka: Podporuje modul IC694MDL930 výmenu pod napätím počas prevádzky systému?
Odpoveď: Nie, modul nepodporuje výmenu pod napätím. Vloženie alebo vybratie karty pri pripojenom napájaní zbernice základnej dosky alebo napájaní v prevádzke môže viesť k fyzickému poškodeniu okrajových konektorov a môže spôsobiť neočakávané zmeny stavu výstupov v aktívnych obvodoch v prevádzke. Pred vložením alebo vybratím modulu vždy odpojte napájanie zbernice základnej dosky aj napájanie v prevádzke.
Otázka: Aké sú požiadavky na odber prúdu zo zbernice základnej dosky, keď sú všetky reléové výstupy zopnuté?
Odpoveď: Hardvér odoberá maximálne 6 mA z internej zbernice základnej dosky s napätím 5 VDC na vykonávanie logických operácií a zároveň 70 mA zo zbernice základnej dosky s napätím 24 VDC na napájanie relé, keď je všetkých 8 kanálov súčasne zopnutých v stave ON.
Otázka: Je na jednotlivých výstupných kanáloch zabezpečené interné istenie proti nadprúdu?
Odpoveď: Nie, modul neobsahuje interné prúdové poistky ani elektronickú ochranu proti skratu na svojich reléových kanáloch. Do série s každým obvodom kanála je potrebné zapojiť externé rýchle poistky alebo ističe dimenzované podľa charakteristík jednotlivých záťaží, aby sa pri poruchových stavoch zabránilo fyzickému poškodeniu kontaktov.
Pokyny na inštaláciu v prevádzke
Jednotku bezpečne namontujte do ľubovoľného dostupného slotu lokálneho I/O stojana RX3i alebo Series 90-30. Pred zasunutím okrajového konektora modulu do základnej dosky sa uistite, že všetky externé napájacie zdroje sú odpojené od napätia. Pripojenia v prevádzke upevnite k 20-skrutkovej svorkovnici pomocou medených vodičov AWG č. 22 až č. 16 pri dvojvodičových zapojeniach alebo vodičov AWG č. 14 pri jednovodičových vedeniach s menovitou teplotou najmenej 90 °C.
Napájacie vodiče v prevádzke veďte v samostatných káblových trasách oddelených od citlivých nízkonapäťových analógových a komunikačných signálových káblov minimálnou vzdialenosťou 300 mm, aby sa obmedzilo elektromagnetické rušenie. Tienenie signálov v prevádzke pripojte v jednom bode k hlavnej uzemňovacej zbernici rámu, čím zabránite vzniku zemných slučiek. Pri spínaní indukčných záťaží, ako sú motorové spúšťače alebo solenoidy, nainštalujte priamo na záťaže v prevádzke externé odrušovacie obvody (RC siete pre AC, spätné diódy pre DC), ktoré potlačia napäťové prechodové javy a predĺžia životnosť kontaktov.
