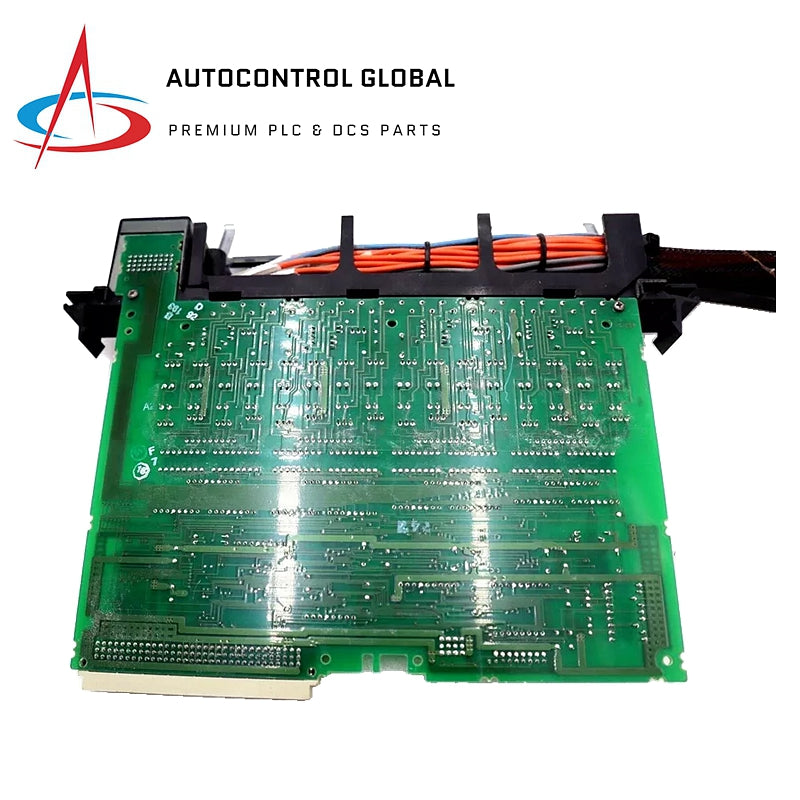

GE Fanuc Series 90-70 | IC697MDL750 | Modul diskrétnych výstupov

Prehľad

IC697MDL750 je 32-kanálový modul diskrétnych výstupov zo série GE Fanuc Series 90-70, navrhnutý pre priemyselné automatizačné systémy. Ponúka presnú kontrolu nad rôznymi elektrickými zariadeniami a podporuje široký rozsah výstupného napätia.

Špecifikácie

• Kanály: 32 diskrétnych výstupov
• Výstupné napätie: 20-60 VDC
• Výstupný prúd: 0,5 A na bod, 2 A na skupinu
• Izolácia: 1500 V medzi výstupom a základnou doskou, 500 V medzi skupinami
• Odběr prúdu: 0,25 A
• Prúd nábehu: 10 A po dobu 20 ms
• Čas odozvy: 1 ms (zapnutie/vypnutie)
• Pokles výstupného napätia: 1 V (maximálne)
• Únikový prúd: 1 mA (maximálne)

Funkcie

• Menovitý prúd: 0,5 A na bod, 2 A na skupinu
• Zapojenie: Pozitívna logika s odnímateľnou svorkovnicou
• Rozsah napätia: 20-60 VDC
• Menovité napätie: 24-48 VDC
• Izolácia: 1500 V základná doska, 500 V medzi skupinami
• Kompatibilita svoriek: Prijíma vodiče #22 až #14 AWG

Inštalácia a konfigurácia

• Montáž: Jediný slot v základnej doske Series 90-70
• Veľkosť modulu: Kompaktný a ľahko inštalovateľný
• Kompatibilita: Štandard VME C.1

Aplikácie

• Vhodné pre: Napájanie štartérov motorov, solenoidov a pilotných lámp
• Typy záťaže: Manuálne alebo automatizované operácie so zariadeniami vyžadujúcimi ustálený prúd medzi 100 mA až 500 mA

Výkon

• Prúd nábehu: 10 A po dobu 20 ms
• Čas odozvy: 1 ms pre zapnutý aj vypnutý stav
• Pokles napätia: 1 V (2 Ohmy) maximálne
