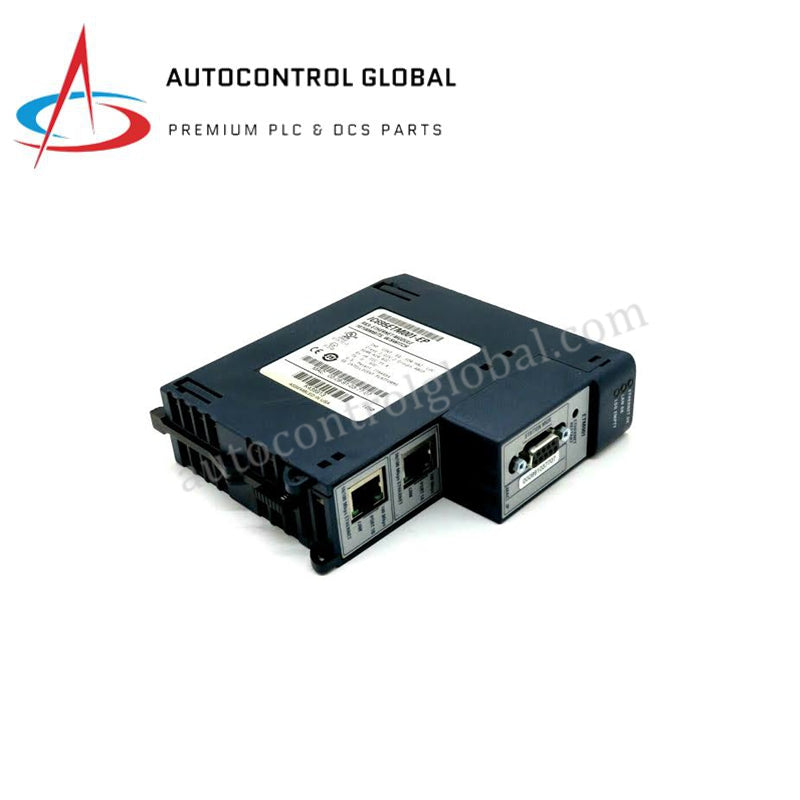

Ethernetový modul GE Fanuc IC695ETM001-EJ PACSystems RX3i
Modul GE Fanuc IC695ETM001-EJ, katalogizovaný aj ako ethernetový rozhraniový modul IC695ETM001, funguje ako špecializovaný hardvérový komponent na vysokorýchlostné deterministické sieťovanie a spracovanie protokolov v rámci architektúr rozvádzačov PACSystems RX3i. Jednotka vytvára komunikačné dátové cesty v reálnom čase, ktoré prepájajú lokálne procesorové jednotky s rozhraniami človek–stroj, hostiteľskými systémami SCADA a partnerskými programovateľnými automatmi prostredníctvom dvoch rozhraní lokálnej siete.
Hardvérové špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Model | IC695ETM001-EJ |
| Značka | GE Fanuc |
| Pôvod | Spojené štáty |
| Hmotnosť | Štandardná hmotnosť jednomodulového modulu RX3i |
| Rozmery | Štandardné rozmery jednomodulového modulu RX3i |
| Prevádzková teplota | 0 °C až 60 °C |
| Spotreba energie | 1,2 A pri napájaní zbernice +3,3 VDC |
| Sieťové porty | 2 nezávislé ethernetové porty s rýchlosťou 10/100 Mb/s |
| Podporované protokoly | SRTP, Modbus TCP/IP, Ethernet Global Data (EGD), ICMP, ARP, TCP/IP, UDP/IP |
| Kapacita pripojení | Až 16 pripojení servera SRTP a 32 pripojení Modbus TCP/IP |
| Kapacita globálnych dát | Až 256 výmen, 1400 bajtov na výmenu |
| Galvanické oddelenie portov | 1500 V medzi ethernetovými portami a logickou zbernicou základnej dosky |
| Diagnostické rozhranie | Integrovaný webový server na zobrazovanie stavu modulu a sieťových štatistík |
| Stavové indikátory | LED indikátory pre Module OK, stav LAN a aktivitu linky |
| Konfiguračný nástroj | Proficy Machine Edition |
| Certifikácie | UL, CE, CSA, ATEX zóna 2, trieda I, divízia 2 |
Komunikácia po zbernici základnej dosky a deterministickosť siete
Modul IC695ETM001-EJ odoberá 1,2 A priamo zo zbernice základnej dosky +3,3 VDC na napájanie svojho interného dvojportového komunikačného enginu. Vysokokapacitné kanály zbernice základnej dosky spracúvajú deterministické prenosy Ethernet Global Data (EGD) súbežne so správami Modbus TCP/IP a rámcami SRTP. Postupy aktualizácie v prevádzke podporujú kompatibilitu firmvéru pri aktualizácii cez sieťové rozhrania, čo umožňuje vzdialené aktualizácie bez vybratia karty z rozvádzača. Dve nezávislé rozhrania s rýchlosťou 10/100 Mb/s umožňujú vytvárať štruktúrované topológie lokálnej siete a zároveň zachovávajú galvanické oddelenie 1500 V medzi medenými pripojeniami na strane linky a obvodmi spracovania na zbernici základnej dosky.
Často kladené otázky
Otázka: Je možné ethernetový rozhraniový modul IC695ETM001-EJ nainštalovať alebo vybrať, keď je zbernica základnej dosky RX3i pod napätím?
Odpoveď: Nie. Modul IC695ETM001-EJ nepodporuje výmenu za chodu. Pred vložením alebo vybratím modulu musíte odpojiť napájanie celého rozvádzača, aby ste zabránili poškodeniu hardvéru alebo narušeniu aktívnej komunikácie po zbernici základnej dosky.
Otázka: Ako sa do modulu nahráva hardvérová konfigurácia a nastavujú sieťové protokoly?
Odpoveď: Všetky nastavenia IP adries, plány výmen EGD, mapovanie Modbus a parametre portov sa musia vytvoriť a nahrať pomocou programovacieho softvéru Proficy Machine Edition cez zbernicu základnej dosky alebo ethernetové sieťové pripojenie.
Otázka: Ako modul spracúva veľké objemy Ethernet Global Data (EGD) bez narušenia štandardných úloh PLC?
Odpoveď: Integrovaný sieťový procesor nezávisle spravuje až 256 výmen EGD (1400 bajtov na výmenu). V softvéri Proficy Machine Edition však treba definovať technické limity tak, aby zodpovedali šírke pásma siete a zabránili strate paketov.
Pokyny na inštaláciu v prevádzke
Všetky kroky inštalácie vykonávajte s odpojeným napájaním hostiteľského rozvádzača. Zarovnajte okraj karty modulu IC695ETM001-EJ s vodiacimi lištami ľubovoľného dostupného univerzálneho slotu na zbernici základnej dosky PACSystems RX3i. Pevne zatlačte modul na miesto, kým sa zadný konektor zbernice základnej dosky úplne neusadí, potom utiahnite hornú upevňovaciu skrutku, aby ste uzemnili uzemňovací kontakt modulu k šasi zadného panelu.
Pripojte tienené krútené dvojlinky (STP) Ethernet kategórie 5e alebo kategórie 6 priamo k predným portom RJ45. Sieťové káble veďte mimo vysokonapäťových napájacích vodičov motorov, výstupov frekvenčných meničov a indukčných spínacích zariadení, aby ste zabránili elektromagnetickému rušeniu. Všetky tienenia káblov pripojte k uzemňovacím svorkám alebo k uzemneným portom RJ45 prepínača. Po zapnutí napájania skontrolujte, či LED indikátory linky portov svietia neprerušovane, čím sa potvrdí pripojenie na linkovej vrstve.
