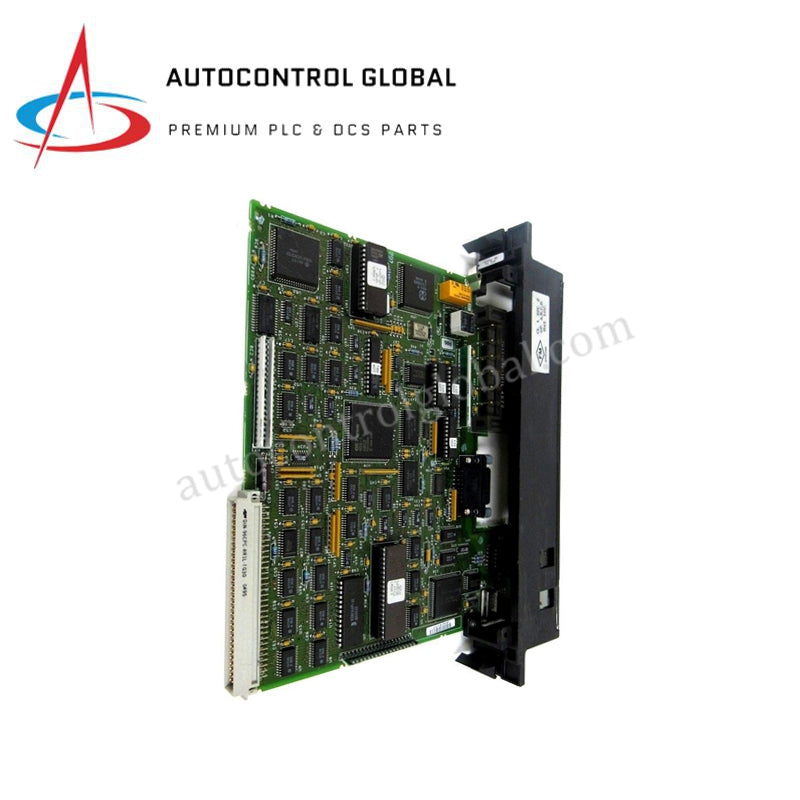

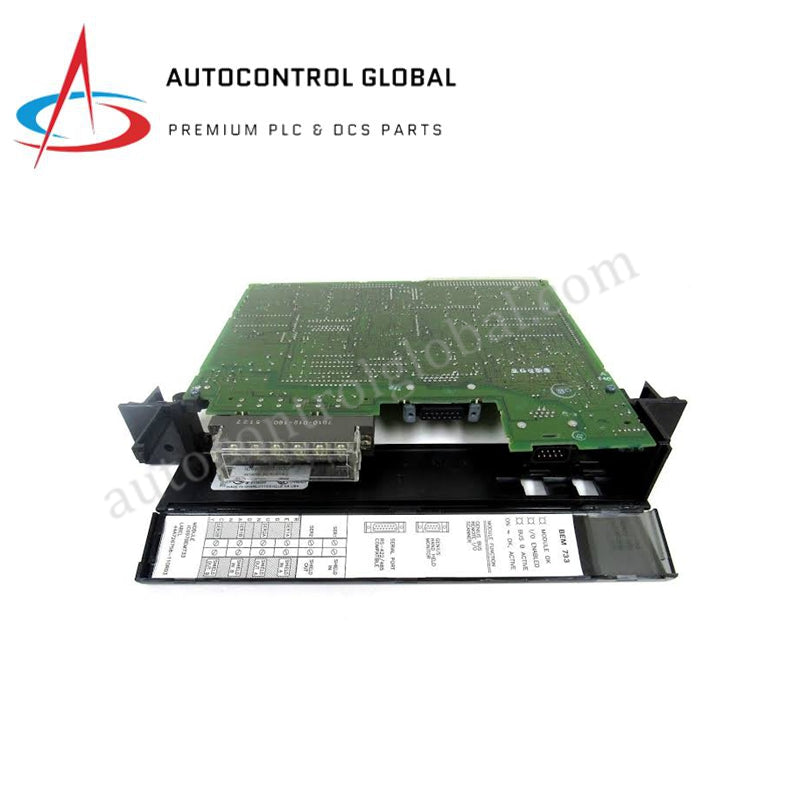

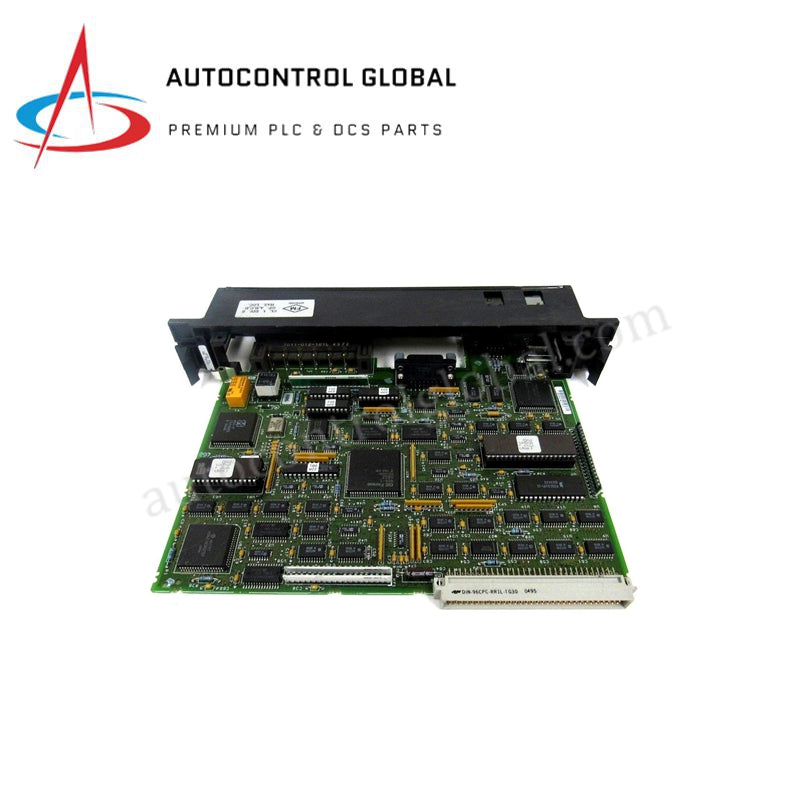

GE IC697BEM733D série 90-70, skener vzdialených I/O Genius
Manufacturer: GE Fanuc
-
Part Number: IC697BEM733D
Condition：New with Original Package
Product Type: Vzdialené I/O moduly
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Vzdialený skener I/O GE Fanuc IC697BEM733D Series 90-70
GE Fanuc IC697BEM733D, uvádzaný aj v katalógu ako IC697BEM733, je modul Genius Remote I/O Scanner, ktorý slúži ako špecializovaný hardvérový komponent na skenovanie vzdialených I/O stojanov a výmenu signálov v sieťach Genius bus PLC GE Fanuc Series 90-70. Modul zaberá jeden slot stojana a prostredníctvom sériovej linky zapojenej do reťazca spravuje až 1024 diskrétnych I/O bodov alebo 64 analógových I/O slov, čím zabezpečuje aktualizácie riadenia v reálnom čase.
Hardvérové špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Model | IC697BEM733D |
| Značka | GE Fanuc / Emerson |
| Pôvod | Spojené štáty |
| Hmotnosť | 0,48 kg (1,06 lb) |
| Rozmery | Štandardný formát modulu Series 90-70 s jedným slotom |
| Prevádzková teplota | 0 až +60 °C |
| Spotreba energie | Typicky 0,8 A (maximum 1,3 A) pri napájaní základnej dosky 5,0 VDC |
| Protokol zbernice | Genius Bus / IC66 Bus |
| Kapacita I/O | 1024 diskrétnych I/O bodov alebo 64 analógových I/O slov |
| Rýchlosti prenosu | 38,4 kbaud, 76,8 kbaud, 153,6 kbaud štandardne / rozšírene |
| Maximálna dĺžka zbernice | 7 500 stôp (2 275 m) pri 38,4 kbaud; 2 000 stôp (605 m) pri štandardnej rýchlosti 153,6 kbaud |
| Fyzické konektory | 1 sériový port RS-422/RS-485, 1 port pre ručný monitor (9-pinový) |
| Stavové indikátory | 3 LED indikátory (modul v poriadku, I/O povolené, zbernica aktívna) |
Výkon zbernice základnej dosky a škálovanie hustoty I/O
Modul zabezpečuje deterministickú sériovú komunikáciu prostredníctvom rozhrania Genius bus a udržiava synchronizáciu medzi základnou doskou CPU hostiteľa a vzdialenými rozširujúcimi stojanmi. Systémové architektúry využívajú škálovanie hustoty I/O podporou až 32 staníc na jednu sieť zbernice pri definovaných prenosových rýchlostiach, čo umožňuje riadenie skupín diskrétnych a analógových rozširujúcich blokov. Interné obvody ovládača zbernice zachovávajú kompatibilitu firmvéru s CPU základnými doskami Series 90-70 a prenášajú údaje sériových rámcov bez prerušenia paralelného spracovania zbernice základnej dosky.
Často kladené otázky
O: Aké hodnoty zakončovacieho odporu vedenia sú potrebné na fyzických koncoch sériovej zbernice?
O: Na oboch fyzických koncoch káblového vedenia nainštalujte medzi svorky zbernice zakončovací odpor s hodnotou 75, 100, 120 alebo 150 ohmov, aby zodpovedal charakteristickej impedancii zvoleného koaxiálneho kábla Twinax alebo tieneného krúteného páru.
O: Aký je maximálny odber prúdu modulu zo zdroja napájania základnej dosky?
O: Modul pri štandardnej prevádzke odoberá zo zbernice základnej dosky 5,0 VDC menovitý prúd 0,8 A a pri úplnom zaťažení sériového ovládača zbernice dosahuje maximálne zaťaženie 1,3 A.
Pokyny na inštaláciu v teréne
Modul vložte do jedného slotu stojana Series 90-70, pričom napájací zdroj základnej dosky musí byť vypnutý. Utiahnite horné a dolné upevňovacie skrutky, aby sa zabezpečila kontinuita elektrického uzemnenia so šasi. Sériovú zbernicu Genius zapojte do reťazca pomocou tieneného krúteného páru alebo kábla Twinax. Na oboch fyzických koncoch vedenia zbernice nainštalujte medzi svorkové pripojenia zakončovacie odpory (75, 100, 120 alebo 150 ohmov). Sériové komunikačné vedenie veďte oddelene od vysokonapäťových vodičov AC a tienenie kábla pripojte k jedinému uzemňovaciemu bodu ochranného uzemnenia v rozvádzači.
