Doska s plošnými spojmi GE IS200TRPGH1BDE na sklade

Recenzia produktu

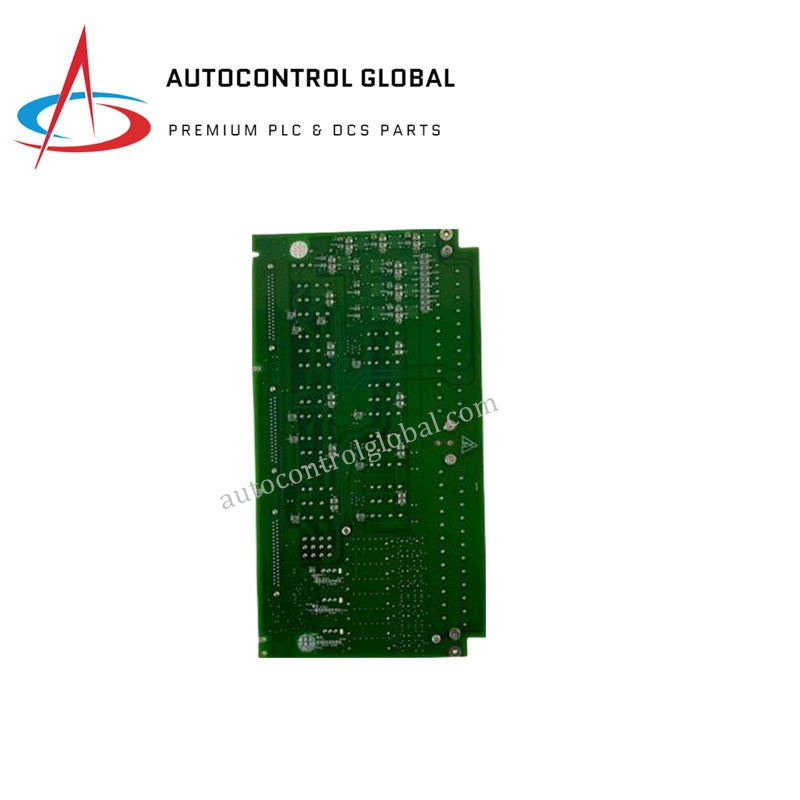

IS200TRPGH1BDE je doska s plošnými spojmi (PCB) navrhnutá spoločnosťou General Electric pre použitie v riadiacich systémoch plynových turbín série Mark VI. Tento modul má robustnú konštrukciu a rôzne komponenty, ktoré zabezpečujú spoľahlivú prevádzku v priemyselných prostrediach. IS200TRPGH1BDE obsahuje na ľavej strane dva veľké čierne svorkovnicové bloky, z ktorých každý obsahuje 24 strieborných kovových terminálov, čo poskytuje celkovo 48 terminálov očíslovaných od 1 do 48. Okrem toho obsahuje rôzne kondenzátory umiestnené na spodnej polovici dosky, vrátane ôsmich pevných žltých kondenzátorov usporiadaných vertikálne v strede a dvoch vertikálnych radov malých bielych kondenzátorov na ich ľavej strane. Tieto komponenty spolupracujú na riadení elektrických signálov a distribúcii energie, čím zabezpečujú stabilnú a efektívnu prevádzku turbíny.

Špecifikácia

• Číslo dielu: IS200TRPGH1BDE
• Výrobca: General Electric (GE)
• Typ produktu: Doska s plošnými spojmi (PCB)
• Séria: Mark VI
• Svorkovnicové bloky: Dva veľké čierne svorkovnicové bloky
  • Počet terminálov na blok: 24
  • Celkový počet terminálov: 48
  • Číslovanie terminálov: 1-24 a 25-48
• Kondenzátory:
  • Žlté kondenzátory: Osem pevných žltých kondenzátorov usporiadaných vertikálne v spodnej strede
  • Biele kondenzátory: Dva vertikálne rady malých bielych kondenzátorov na ľavej strane žltých kondenzátorov
• Prevádzková teplota: Nie je špecifikovaná (typicky vhodná pre priemyselné prostredia)
• Napájanie: Nie je špecifikované (kompatibilné so štandardnými priemyselnými napájacími zdrojmi)
• Rozmery: Nie sú špecifikované (štandardná veľkosť PCB pre montáž do racku)
• Hmotnosť: Nie je špecifikovaná (navrhnutá pre jednoduchú inštaláciu do štandardných rackov)

Funkcia

Veľké čierne svorkovnicové bloky

IS200TRPGH1B má na ľavej strane dva veľké čierne svorkovnicové bloky, z ktorých každý je vybavený 24 striebornými kovovými terminálmi. Tieto terminály sú očíslované postupne od 1 do 24 a od 25 do 48, čo uľahčuje identifikáciu a zapojenie. Robustný dizajn týchto svorkovnicových blokov zabezpečuje spoľahlivé spojenia a odolnosť v náročných priemyselných podmienkach.

Pole kondenzátorov

Umiestnené na spodnej polovici IS200TRPGH1BDE pomáhajú rôzne kondenzátory riadiť elektrické signály a distribúciu energie. Vertikálny rad ôsmich pevných žltých kondenzátorov je umiestnený v strede spodnej časti dosky a poskytuje základné filtrovanie a stabilizáciu. Na ľavej strane týchto žltých kondenzátorov sú dva vertikálne rady malých bielych kondenzátorov, ktoré ďalej zlepšujú integritu signálu a riadenie energie.

Priemyselná odolnosť

Navrhnutý pre použitie v priemyselných prostrediach, IS200TRPGH1BDE je postavený tak, aby odolal drsným podmienkam. Hoci nie sú uvedené konkrétne prevádzkové teplotné rozsahy a rozmery, jeho robustná konštrukcia a usporiadanie komponentov zabezpečujú spoľahlivý výkon v typických priemyselných podmienkach.
