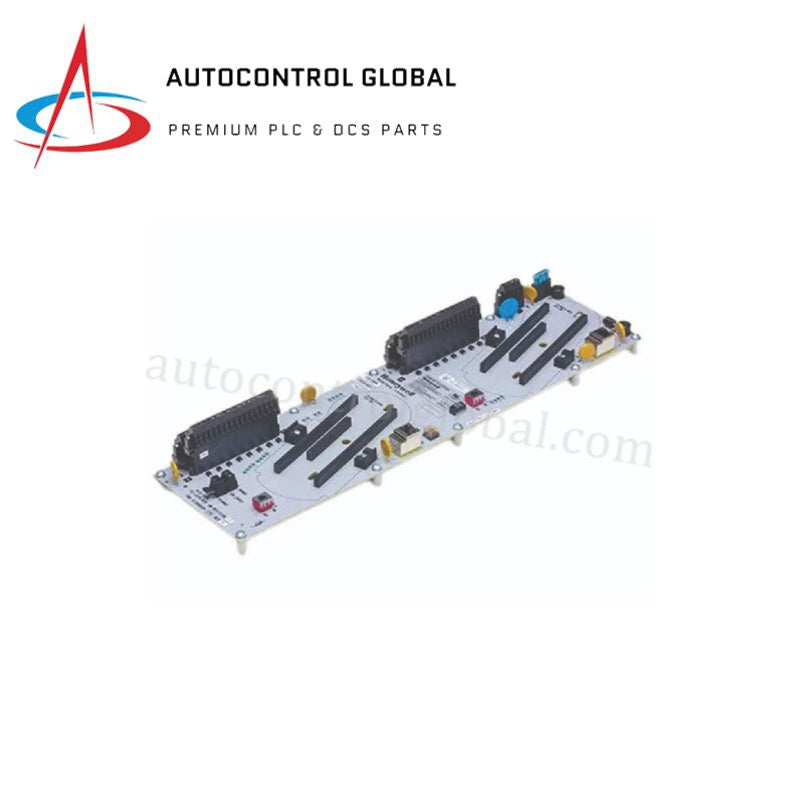

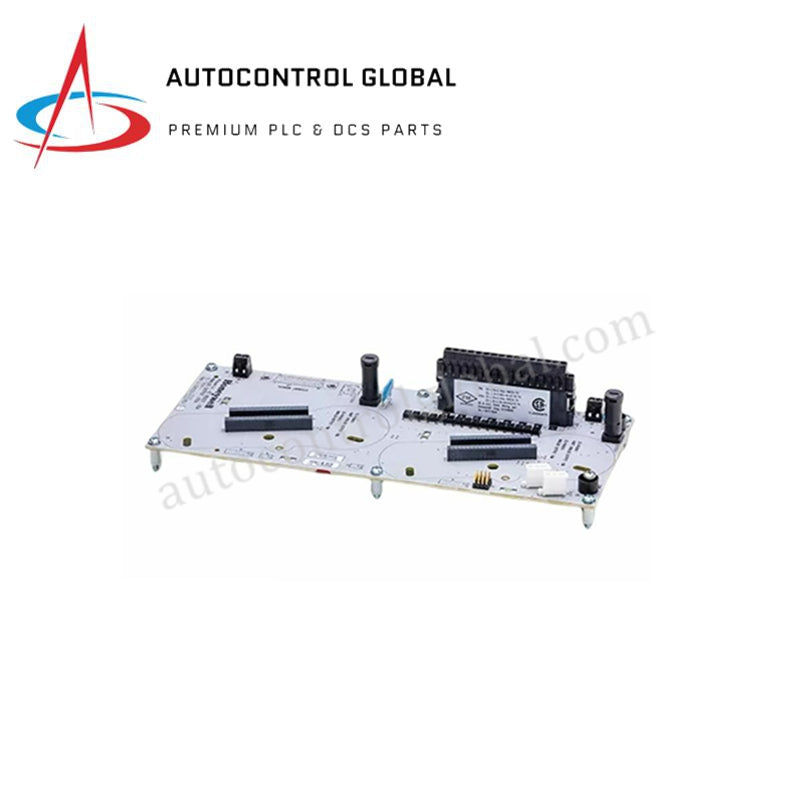

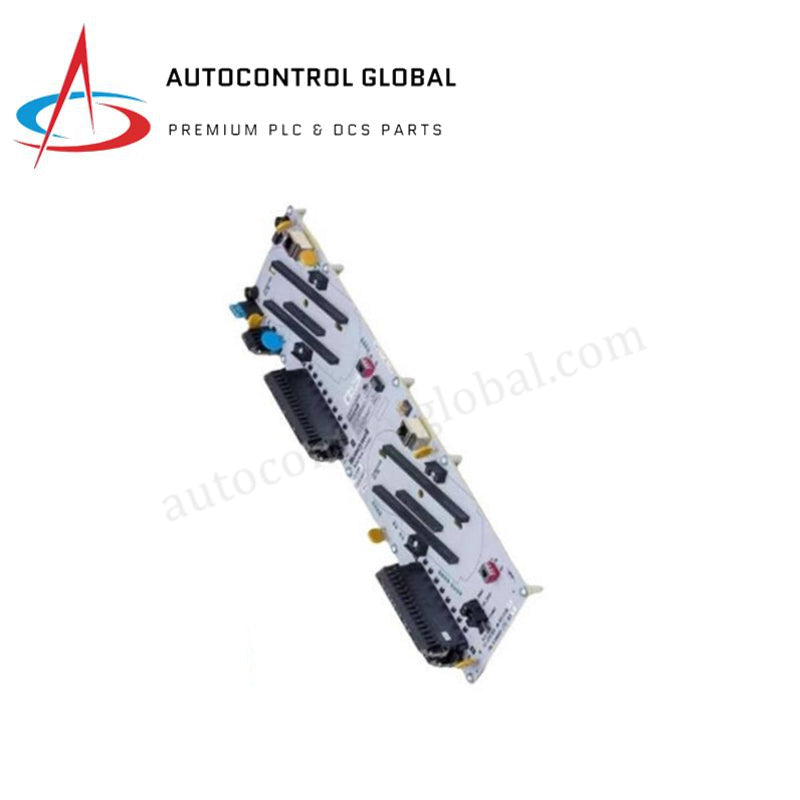

Honeywell FC-IOTA-NR24 redundantný ukončovací modul SIL3

Prehľad produktu

 FC-IOTA-NR24 (Model: FC-IOTA-NR24) je vysoko dostupná redundantná zostava ukončenia vstupov/výstupov navrhnutá spoločnosťou Honeywell pre použitie v architektúrach Safety Manager® a Experion® SIS. Táto zostava slúži ako kľúčový fyzický a elektrický most medzi prístrojmi v teréne a bezpečnostným riadiacim systémom, poskytujúc centralizované miesto pre ukončenie signálov, distribúciu napájania a komunikačné rozhranie.

Navrhnutá na podporu bezpečnostných funkcií až do úrovne SIL3 (IEC 61508),  FC-IOTA-NR24 (Číslo dielu: FC-IOTA-NR24) zabezpečuje maximálnu prevádzkovú dostupnosť systému vďaka redundantným cestám napájania a komunikácie. Je optimalizovaná pre univerzálnu podporu I/O kanálov, čo umožňuje integráciu digitálnych, analógových a núdzových vypínacích (ESD) signálov. Jej robustná konštrukcia a široký rozsah prevádzkových teplôt ju robia štandardnou voľbou pre náročné bezpečnostné inštrumentačné funkcie na offshore plošinách, rafinériách a elektrárňach.

Podrobné technické špecifikácie

 FC-IOTA-NR24 je vyrobená podľa nasledujúcich profesionálnych priemyselných štandardov:

• Výrobca: Honeywell (USA)

• Modelové číslo: FC-IOTA-NR24

• Typ produktu: Redundantná zostava ukončenia I/O (IOTA)

• Kompatibilita systému: Safety Manager / Experion SIS / Bezpečnostné architektúry

• Kapacita I/O: 32 univerzálnych I/O kanálových pripojení (cez konektory CN1 a CN2)

• Napájacie napätie: 24 V DC nominálne (vstupný rozsah: 20,4 V DC až 31,2 V DC)

• Maximálna záťaž napájania: Maximálny celkový prúd 10 A

• Napájacie pripojenia: 2 x M4 svorky (pre napájaciu lištu nosiča) a 4 identické V+ pripojenia pre aktívne zariadenia

• Uzemnenie: 8 x M3,5 svorky (vyhradené pripojenie na kovovú konštrukciu nosiča)

• Komunikačné rozhranie: Dvojité 100 MB Ethernet cez RJ-45 konektory (RIOLA & RIOLB)

• Ochranná logika: Ochrana proti opačnej polarite s vnútornou poistkou typu čepeľ 15 A (5 x 19 mm)

• Prevádzková teplota: -40 °C až +70 °C (-40 °F až +158 °F)

• Environmentálna odolnosť: 10 % až 95 % relatívnej vlhkosti (bez kondenzácie); stupeň znečistenia 2

• Rozmery: 64 mm x 120,7 mm x 293,4 mm (V x Š x H)

• Hmotnosť: 0,46 kg (čistá hmotnosť); 1,5 kg (prepravná hmotnosť vrátane ochranného balenia)

• Certifikácie: CE, UL, TUV; podpora SIL3

Hlavné aplikačné scenáre

 FC-IOTA-NR24 (Číslo dielu: FC-IOTA-NR24) je strategicky využívaná v niekoľkých kritických sektoroch:

• Bezpečnostné inštrumentačné systémy (SIS): Poskytuje redundantnú základňu pre núdzové vypínanie (ESD) a slučky požiarnej a plynové detekcie (F&G).

• Spracovanie uhľovodíkov: Ukončuje signály z tlakových a teplotných prevodníkov v chemických spracovateľských jednotkách s hodnotením SIL.

• Výroba elektrickej energie: Riadi bezpečnostné blokovania pre systémy riadenia kotlov a turbín, kde je vyžadovaná hardvérová redundancia.

• Distribuované I/O skrine: Zjednodušuje zložité káblovanie v diaľkových I/O staniciach konsolidáciou 32 kanálov do jednej zostavy.
