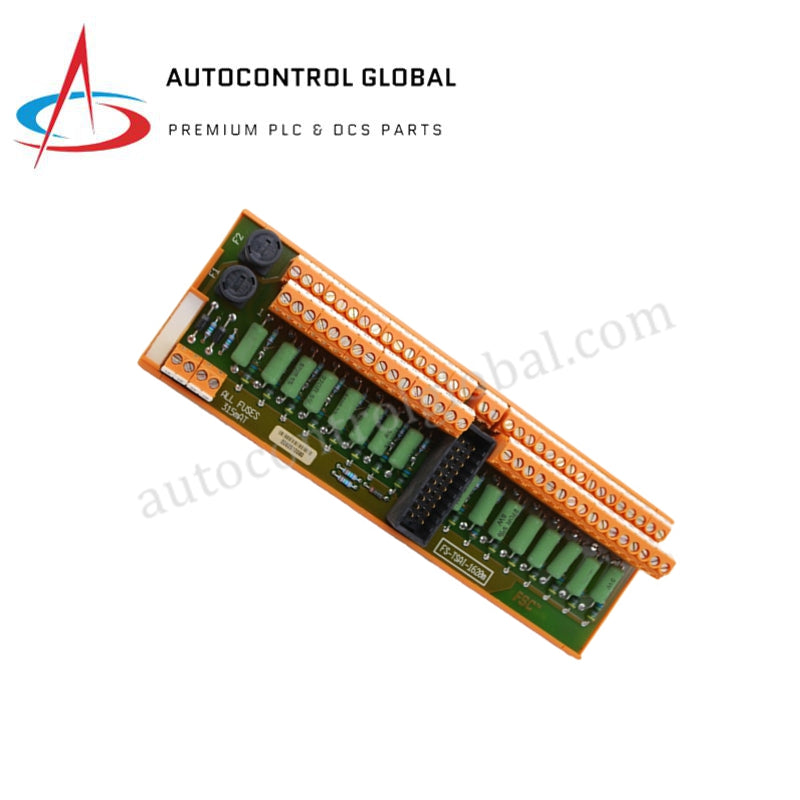

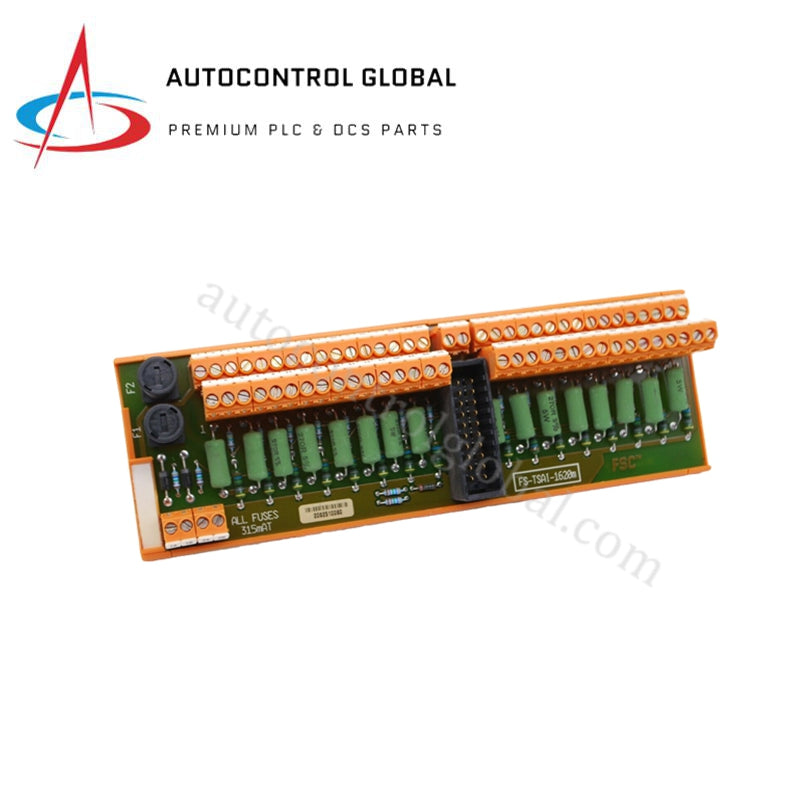

Honeywell FC-TSAI-1620M 16-kanálový analógový vstup FTA
Manufacturer: Honeywell
-
Part Number: FC-TSAI-1620M
Condition：New with Original Package
Product Type: Honeywell Safety Manager
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Prehľad produktu
Honeywell FC-TSAI-1620M funguje ako vysoko spoľahlivá zostava pre ukončenie poľa (FTA) navrhnutá pre platformy Honeywell Safety Manager a Experion PKS. Tento modul poskytuje 16 kanálov presného analógového spracovania signálu a slúži ako kľúčové rozhranie medzi poľnými snímačmi (tlak, prietok, teplota) a bezpečnostným modulom SAI-1620m. Navrhnutý pre kritické bezpečnostné inštrumentačné systémy (SIS), zabezpečuje presnosť 0,1 % pre vysoko spoľahlivé monitorovanie procesov. Tento prístroj dodávame ako 100 % nový a originálny, aby spĺňal prísne požiadavky certifikovaných bezpečnostných slučiek.
Technické špecifikácie
FC-TSAI-1620M ponúka vysokopresnú konverziu a robustnú ochranu pre bezpečnostne kritické vstupy.
| Kategória | Špecifikácia |
| Vstupné kanály | 16 (usporiadaných do 2 skupín po 8) |
| Vstupný rozsah | 0–25 mA (podpora štandardu 4–20 mA) |
| Vstupný odpor | 250 Ω (±1 %) |
| Výstup do modulu | 0–4 V DC (presnosť 0,1 %) |
| Externé napájanie | 30 V DC |
| Ochrana poistkou | 315 mAT pomalá (5 × 20 mm) |
| Bezpečnostná certifikácia | TÜV SIL3 certifikované |
| Pripojenia | Svorkovnice so skrutkami, max 2,5 mm² (AWG 14) |
| Montáž | DIN lišta TS32 / TS35 × 7,5 |
| Rozmery | 210 × 70 × 60 mm |
Inžinierske výhody
-
Bezpečnostná cesta certifikovaná SIL3: Táto FTA spĺňa požiadavky TÜV SIL3, čo ju robí vhodnou pre systémy núdzového vypnutia (ESD) a požiarne a plynové (F&G) systémy. Zabezpečuje integritu signálu v prostrediach, kde zlyhanie nie je prípustné.
-
Podpora dvoch vysielačov: Modul komunikuje s aktívnymi aj pasívnymi vysielačmi. Poskytuje až 120 mA pri 30 V DC na napájanie pasívnych slučiek, čím eliminuje potrebu samostatného poľa pre distribúciu napájania.
-
Presné mapovanie signálu: Jednotka prevádza poľné signály 0–20 mA na vysoko presný výstup 0–4 V DC pre modul SAI-1620m. Táto presnosť 0,1 % zabezpečuje, že bezpečnostná logika pracuje na základe najpresnejších dostupných údajov.
-
Robustná ochrana obvodov: Každý kanál je vybavený pomalou poistkou 315 mAT. Táto ochrana izoluje poruchy poľného vedenia a zabraňuje poškodeniu centrálneho bezpečnostného kontroléra alebo susedných vstupných kanálov skratmi.
-
Zjednodušené poľné zapojenie: Vysokohustotné svorkovnice so skrutkami umožňujú vodiče s prierezom až 2,5 mm² (AWG 14). Usporiadané rozloženie znižuje neporiadok v rozvádzači a urýchľuje uvedenie do prevádzky počas odstávok závodu.
-
Priemyselná odolnosť: Štandardná konformná vrstva chráni DPS pred vlhkosťou a korozívnymi atmosférickými znečisťujúcimi látkami, čím zabezpečuje dlhú životnosť v náročných podmienkach rafinérií a chemických závodov.
Často kladené otázky
1. Ako FC-TSAI-1620M spracováva pasívne poľné vysielače?
FTA obsahuje obvod obmedzujúci prúd, ktorý dodáva až 120 mA pasívnym vysielačom. Táto vnútorná distribúcia napájania zjednodušuje architektúru vášho rozvádzača tým, že odstraňuje potrebu externých napájacích koľajníc pre 2-vodičové slučky.
2. Je FC-TSAI-1620M kompatibilný so systémami Experion PKS bez bezpečnostnej funkcie?
Hoci je primárne navrhnutý pre Honeywell Safety Manager (SIL3), integruje sa so systémami Experion PKS, ktoré používajú Safety Manager kontroléry pre vysoko spoľahlivé monitorovanie a riadenie procesov.
3. Aká údržba je potrebná pre vstupné poistky?
Modul používa štandardné pomalé poistky 315 mAT 5 × 20 mm. Tieto poistky môžete ľahko vymeniť priamo na FTA bez nutnosti demontáže celej zostavy z DIN lišty, čím sa minimalizuje prestoj pri údržbe.
4. Dodáva sa tento modul s certifikátom pravosti?
FC-TSAI-1620M dodávame ako 100 % nový a originálny v továrensky uzavretom balení. Každá jednotka spĺňa prísne výrobné normy Honeywell pre bezpečnostný hardvér a obsahuje štandardnú 12-mesačnú záruku.
