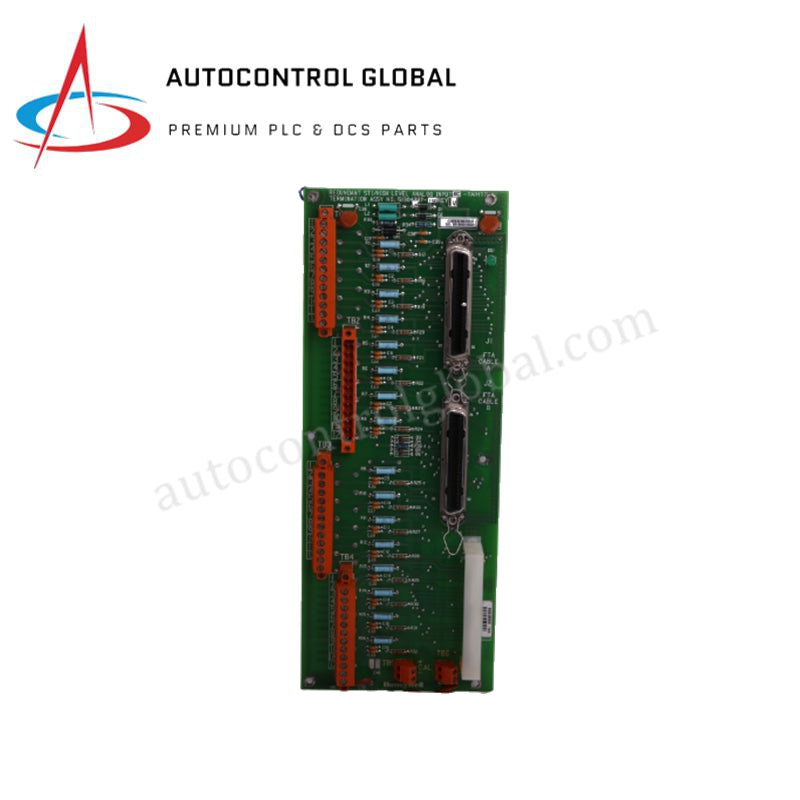

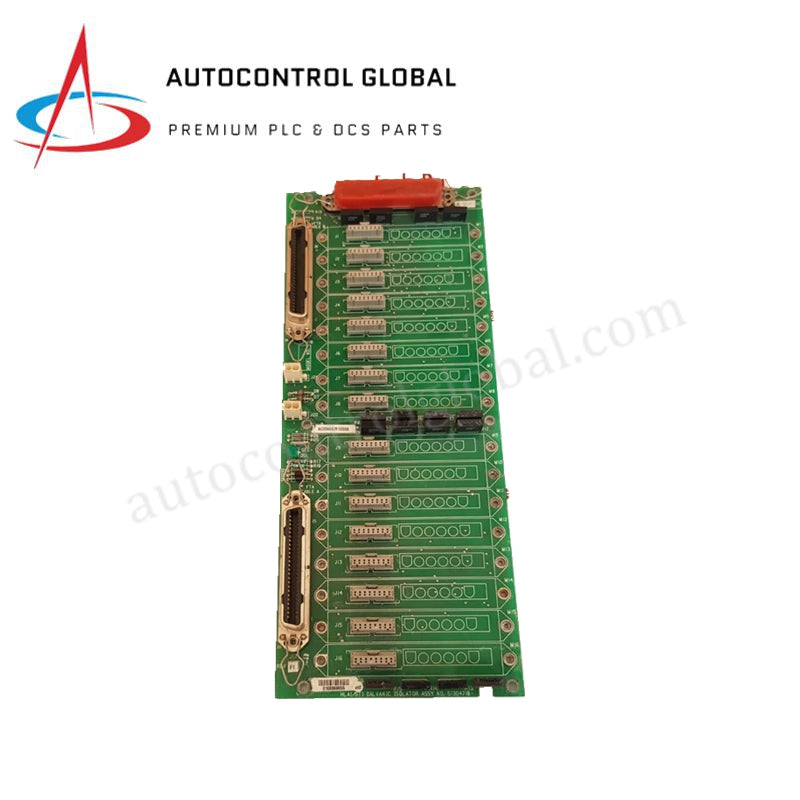

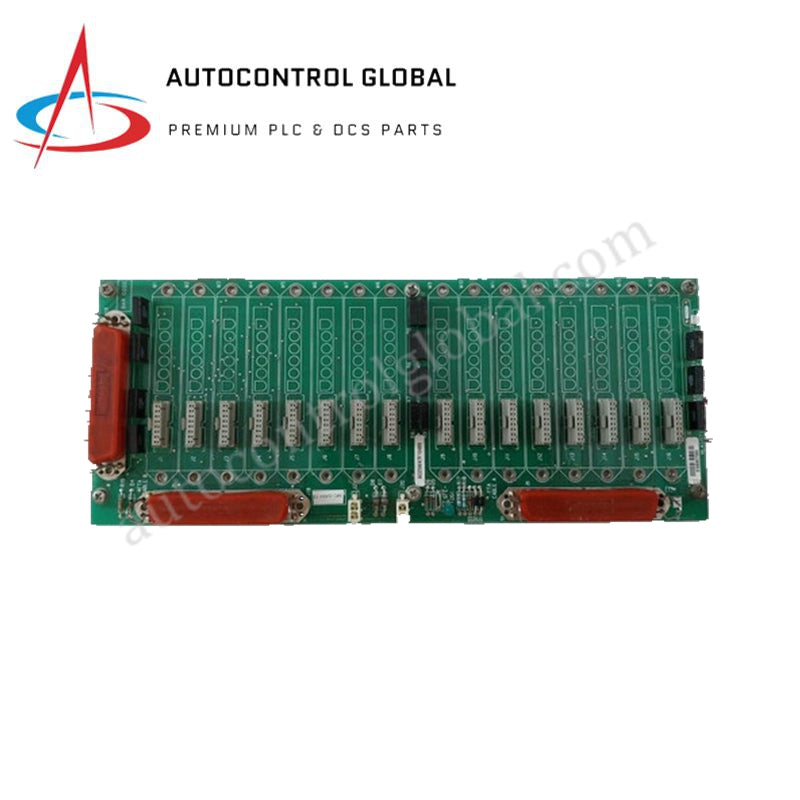

Honeywell MC-GA1H13 51304718-175 Analógový vstup FTA

Honeywell MC-GA1H13 51304718-175 Analógová vstupná Field Termination Assembly

Popis produktu

Modul MC-GA1H13 (51304718-175) je to vysokovýkonná High Performance Process Manager (HPM) analógová vstupná Field Termination Assembly (FTA) navrhnutá pre ekosystémy Honeywell Experion PKS a TDC 3000/TPS. Ako kľúčová súčasť rodiny Series MC I/O, poskytuje 16 kanálov vysoko hustého analógového snímania signálu, špeciálne navrhnutý pre vysoko dostupné a redundantné konfigurácie v bezpečnostne kritických prostrediach.

Tento modul slúži ako fyzický a elektrický most medzi poľnými vysielačmi a systémovým riadičom, podporujúci prúdové slučky 4–20 mA aj napäťové vstupy ±10 V DC. Modul MC-GA1H13 (51304718-175) je navrhnutý tak, aby zabezpečil integritu signálu prostredníctvom galvanickej izolácie, chrániac systémovú základnú dosku pred elektrickým rušením z poľa. Jeho robustná konštrukcia a široký rozsah prevádzkových teplôt ho robia štandardnou voľbou pre kritické aplikácie v oblasti ropy a plynu, výrobu energie, a chemického spracovania.

Podrobné technické špecifikácie

Nasledujúce technické parametre popisujú hardvérový výkon MC-GA1H13:

• Výrobca: Honeywell

• Číslo modelu: MC-GA1H13

• Číslo dielu: 51304718-175

• Typ produktu: Vysokovýkonná analógová vstupná FTA (Field Termination Assembly)

• Kompatibilita systému: Honeywell Experion PKS, TPS, TDC 3000, FSC

• Počet kanálov: 16 analógových vstupných kanálov

• Typy vstupných signálov: 4–20 mA (prúdová slučka) / ±10 V DC (napäťový vstup)

• Rozlíšenie: 12–16 bitov (závisí od konfigurácie)

• Presnosť: ±0.1 % z plného rozsahu

• Vstupná impedancia: >1 MΩ (napätie), 250 Ω (prúd)

• Izolácia: Úplná galvanická izolácia medzi kanálmi a medzi kanálmi a systémom

• Požiadavky na napájanie: 24 V DC nominálne

• Prevádzková teplota: -20 °C až +70 °C

• Teplota skladovania: -40 °C až +85 °C

• Rozmery: 127 × 25 × 102 mm

• Hmotnosť: 0.3 kg – 0.5 kg

• Montáž: Montáž na DIN lištu alebo do špeciálnej skrine Honeywell

• Certifikácie: CE, UL, CSA, Súlad s IEC
