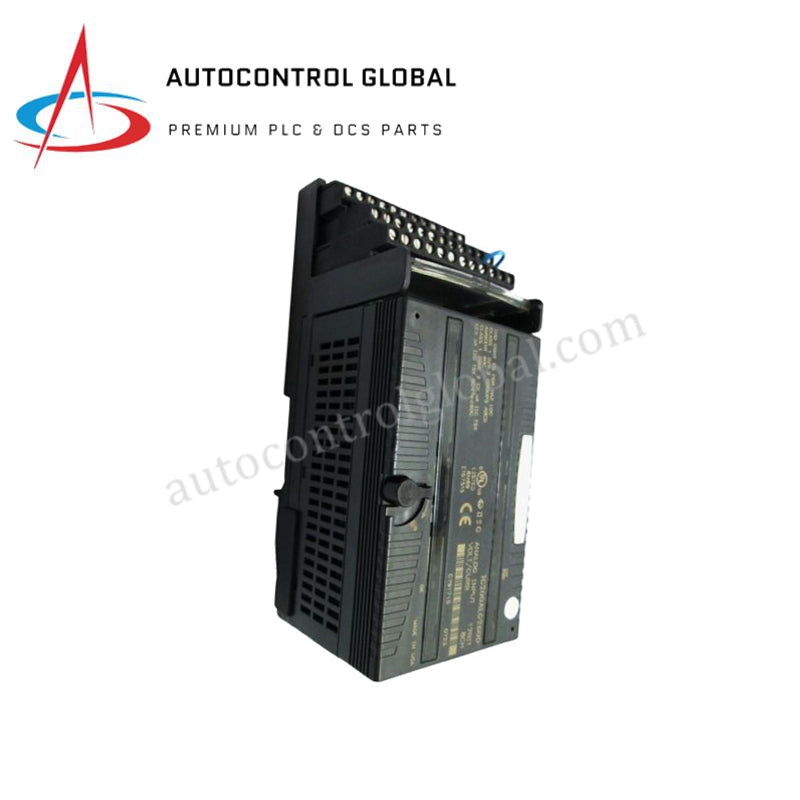

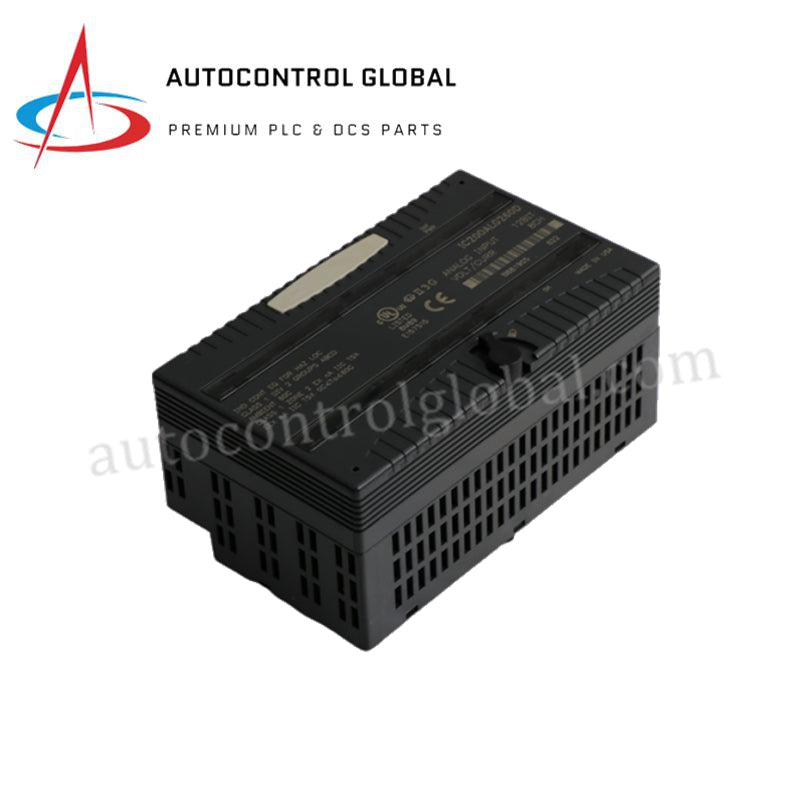

IC200ALG260H GE VersaMax 12-bitová doska pre napätie a prúd

Prehľad produktu

GE Fanuc IC200ALG260H funguje ako vysoko presné rozširujúce rozhranie analógového výstupu v rámci kompaktného systému VersaMax PLC. Tento modul prevádza digitálne registre CPU na presné, proporcionálne analógové signály na ovládanie priemyselných poľných pohonov, vrátane modulujúcich regulačných ventilov, pohonov čerpadiel s premennou rýchlosťou, nastavovačov dávkovania chemikálií a klapiek HVAC. Vďaka rýchlym aktualizáciám signálu s jemným 12-bitovým rozlíšením hardvér reguluje fyzikálne veličiny ako teplota, prietok a tlak kvapaliny s vysokou opakovateľnou presnosťou. Tento modul sa používa v spracovateľských závodoch, vodárenských zariadeniach a elektrárňach na udržiavanie stabilnej modulujúcej regulácie v uzavretom regulačnom okruhu.

Technické špecifikácie

Tento 100% úplne nový, originálny komponent GE Fanuc VersaMax prichádza v originálnom továrensky uzavretom balení. Všetky prevádzkové parametre používajú štandardné ASCII formátovanie.

• Model: IC200ALG260H

• Základné číslo dielu: IC200ALG260

• Produktová séria: VersaMax PLC

• Typ produktu: Modul analógového výstupu

• Celkový počet výstupných kanálov: 2 analógové výstupy

• Konfigurovateľné režimy signálu: 0-20 mA, 4-20 mA, +/-10 VDC

• Rozlíšenie digitálno-analógového prevodu: 12-bitové

• Základná presnosť výstupu: +/-0,1 % z plného rozsahu

• Galvanická izolácia: 1500 VDC medzi poľným vedením a vnútornou logikou backplánu

• Požadované externé pomocné napájanie: 24 VDC (+/-10 % tolerancia vstupu)

• Odběr proudu z PLC backplánu: Približne 130 mA pri 5 VDC

• Prevádzkový teplotný rozsah: -20 až +60 stupňov Celzia

• Rozsah skladovacej teploty: -40 až +85 stupňov Celzia

• Limit vlhkosti prostredia: 5 % až 95 % relatívnej vlhkosti bez kondenzácie

• Fyzikálne rozmery (Š x V x H): 110 x 66,8 x 50 mm

• Čistá hmotnosť: 0,45 kg

• Celková hmotnosť vrátane balenia: 2 kg

• Globálne certifikácie zhody: CE, UL, cUL certifikované

Inžinierske výhody

• Rieši šum v slučke pomocou galvanickej izolácie 1500 VDC: Veľké zemniace slučky, vysokonapäťové meniče frekvencie (VFD) a ťažké priemyselné spínacie zariadenia môžu zavádzať masívny elektrický šum na tienenie analógových signálov, čo často poškodzuje logiku riadiča alebo spaľuje komponenty backplánu. IC200ALG260H integruje robustnú fyzickú galvanickú izolačnú bariéru s hodnotením až 1500 VDC. Toto zapojenie blokuje parazitné napätia a spoločné režimové prechody na poľnom rozhraní, čím udržiava jadro VersaMax CPU backplánu čisté a funkčné.

• Maximalizuje presnosť regulačných ventilov s úzkymi presnostnými hranicami: Nekvalitné analógové sledovanie na dávkovacích slučkách chemikálií alebo vysokotlakových parných ventiloch spôsobuje oscilácie procesu, plytvanie surovinami a znižuje celkovú výrobnú kapacitu. IC200ALG260H poskytuje presný 12-bitový profil prevodu signálu spolu s prísnou presnosťou +/-0,1 % z plného rozsahu. Táto jemná sledovacia schopnosť umožňuje modulu riadiť drobné zmeny polohy pohonov, optimalizovať usadenie ventilov a zabezpečiť stabilitu procesu v ustálenom stave.

• Znižuje priestorové nároky skrine kompaktným dizajnom: Viackanálové riadenie v existujúcich, hustých marshalling paneloch často narazí na obmedzenia priestoru na lište. Kompaktný mechanický dizajn IC200ALG260H má rozmery len 110 x 66,8 x 50 mm. Tento úzky priestorový odtlačok šetrí cenné miesto na DIN lište, čo umožňuje systémovým integrátorom vložiť analógové riadiace funkcie do tesných konfigurácií skríň bez nutnosti prechodu na väčšie a drahšie nástenné skrine.

• Zabezpečuje vysokú prevádzkovú dostupnosť vďaka možnosti výmeny za chodu: Vybratie I/O karty na núdzový servis počas aktívnej prevádzky zvyčajne spôsobuje neplánované odstavenie zariadenia, čo operátorom prináša značné straty na výnosoch. IC200ALG260H podporuje plnú online výmenu za chodu v kombinácii so štandardnou VersaMax terminálovou základňou. Servisní technici môžu modul priamo vybrať z nosiča a nasadiť nový kus bez vypnutia napájania systému alebo prerušenia zvyšku bežiacej siete PLC.

Často kladené otázky

• Otázka: Je tento modul IC200ALG260H úplne nový a obsahuje záruku?Odpoveď: Áno. Tento produkt dodávame výhradne ako 100% úplne nový, originálny a autentický továrenský výrobok zabalený v originálnom obale výrobcu GE Fanuc. Modul obsahuje autentickú 12-mesačnú továrenskú záruku, ktorá kryje akékoľvek výrobné vady od dátumu nákupu.

• Otázka: V popise produktu sa v pôvodnom nadpise uvádza "Modul analógového vstupu", ale v tabuľke parametrov je uvedený "Modul analógového výstupu". Môžete objasniť skutočnú funkciu?Odpoveď: IC200ALG260H je výhradne 2-kanálový modul analógového výstupu. Rozdiel v texte pôvodného dodávateľa je spôsobený preklepom v katalógu. Kód modelu "ALG260" označuje štandardnú analógovú výstupnú kartu GE VersaMax, ktorá generuje prúdové slučky 4-20 mA a napäťové signály +/-10 V na ovládanie externých pohonov. Neprijíma vstupy zo snímačov.

• Otázka: Čerpá tento modul všetku potrebnú prevádzkovú energiu priamo z backplánu VersaMax PLC?Odpoveď: Nie. Hoci modul odoberá približne 130 mA pri 5 VDC z backplánu PLC na napájanie svojej vnútornej logickej zbernice, vyžaduje externé pomocné napájanie 24 VDC (+/-10 %) na pohon skutočných prúdových slučiek 4-20 mA a obvodov pohonov ventilov. Počas inštalácie sa uistite, že pripojíte čistý externý zdroj 24 VDC k zodpovedajúcim pinom terminálovej základne.
