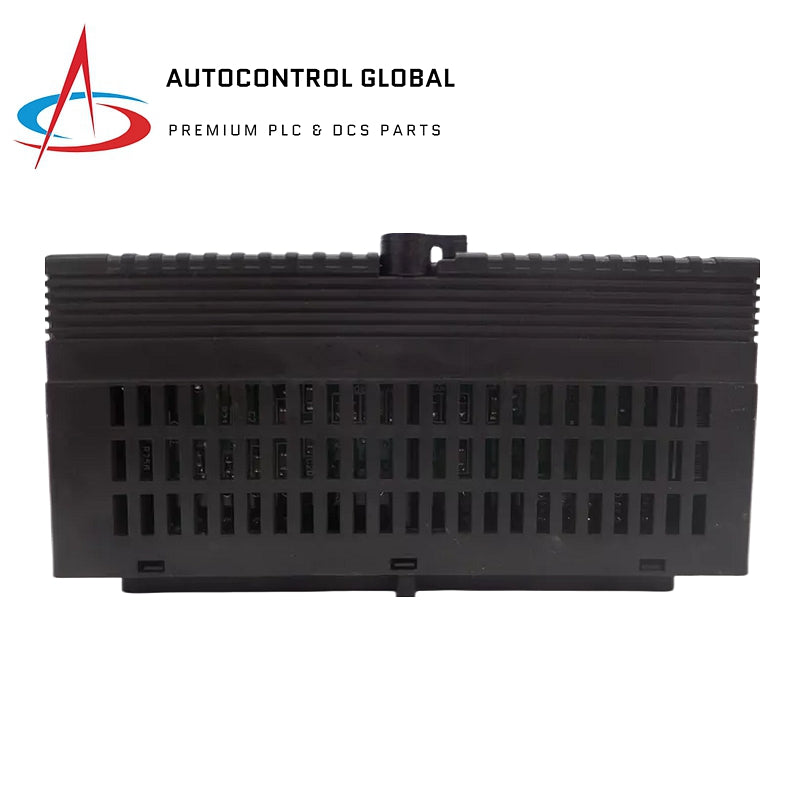

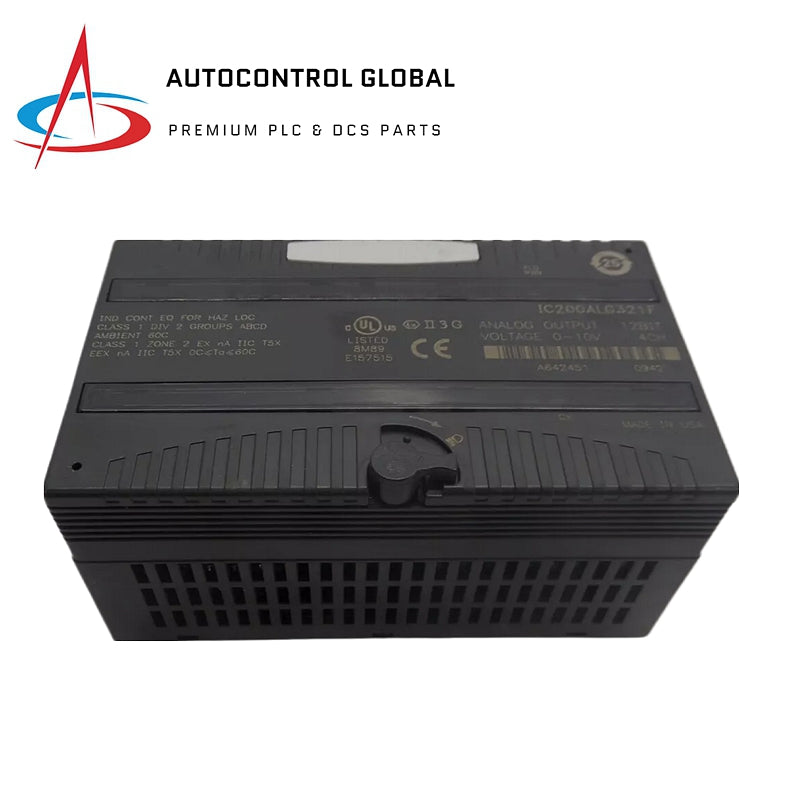

IC200ALG321 | GE Fanuc VersaMax | Modul analógového prúdového výstupu

Popis

IC200ALG321 je 4-bodový modul analógového napäťového výstupu zo série VersaMax od GE Fanuc. Poskytuje výstupné signály 0-10,24 VDC s 12-bitovým rozlíšením (2,5 mV) a maximálnou rýchlosťou aktualizácie 0,3 ms. Tento modul je navrhnutý na ovládanie zariadení ako ventily, VFD a klapky, ponúkajúc vynikajúcu presnosť a diagnostické schopnosti.

Technické špecifikácie

• Model: IC200ALG321
• Typ: Modul analógového výstupu
• Výstupy: 4 analógové napäťové výstupy
• Rozsah výstupu: 0-10,24 VDC
• Rozlíšenie napätia: 12 bitov (2,5 mV)
• Presnosť: typicky 0,3 %, max. ±1 %
• Spotreba prúdu: max. 210 mA
• Napájanie: 18-30 VDC alebo 9,6-15 VDC
• Menovité napätie: 12 / 24 VDC
• Rýchlosť aktualizácie: 0,3 ms
• Izolácia: 250 VAC nepretržite, 1500 VAC na 1 minútu
• LED indikátory: 2 (napájanie v teréne, OK)
• Diagnostické nástroje: Áno
• Zapojenie: Jednostranné
• Predvolený výstup: 0 VDC

Funkcie

• Vysoké rozlíšenie: 12-bitové rozlíšenie, výstup 0-10,24 VDC, kroky po 2,5 mV.
• Rýchla aktualizácia: rýchlosť aktualizácie 0,3 ms.
• Flexibilné napájanie: 18-30 VDC alebo 9,6-15 VDC.
• Robustná izolácia: 250 VAC nepretržite, 1500 VAC na 1 minútu.
• Vstavaná diagnostika: LED indikátory napájania a stavu.
• Široké použitie: Ovláda ventily, VFD, pozicionéry a ďalšie.

Pripojiteľnosť a rozšírenie

• Požiadavky na napájanie: Externé napájanie, 18-30 VDC alebo 9,6-15 VDC.
• Detekcia napájania v teréne: Detekuje napájanie na strane terénu a zastavenie CPU.

Výkon a spoľahlivosť

• Presnosť: typická presnosť 0,3 %.
• Teplotný rozsah: Prevádzka od 0 do 60 °C.
• Charakteristiky záťaže: minimálne 5000 ohmov pre rezistívnu, max. 1 µF pre kapacitnú.
