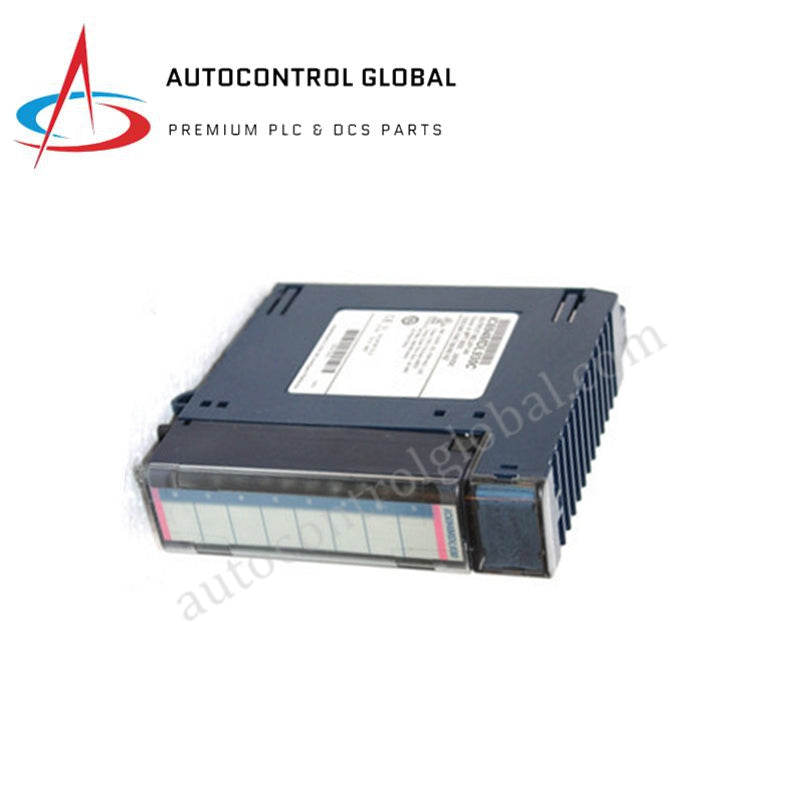

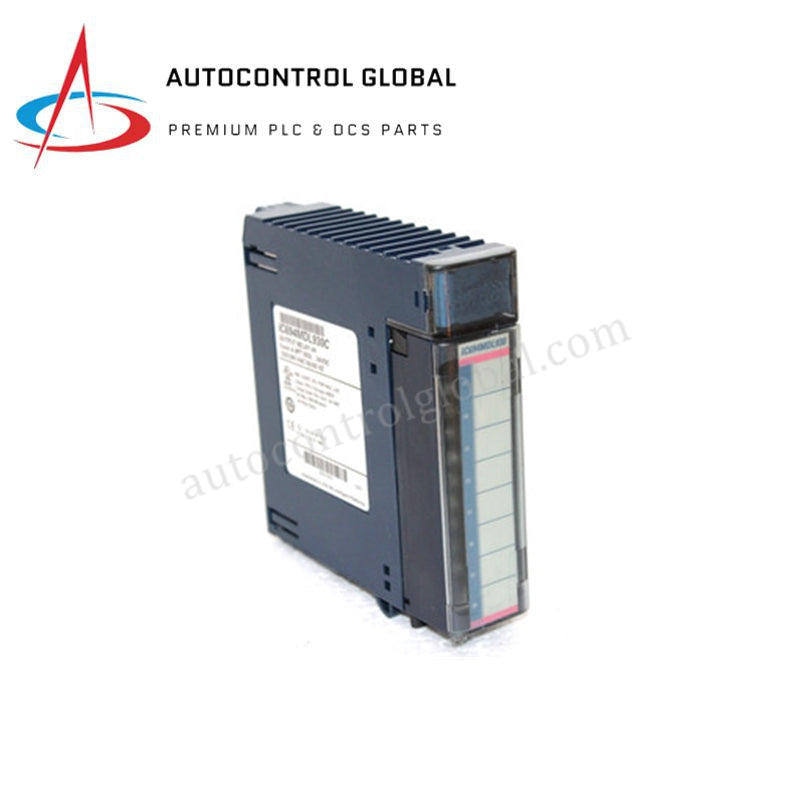

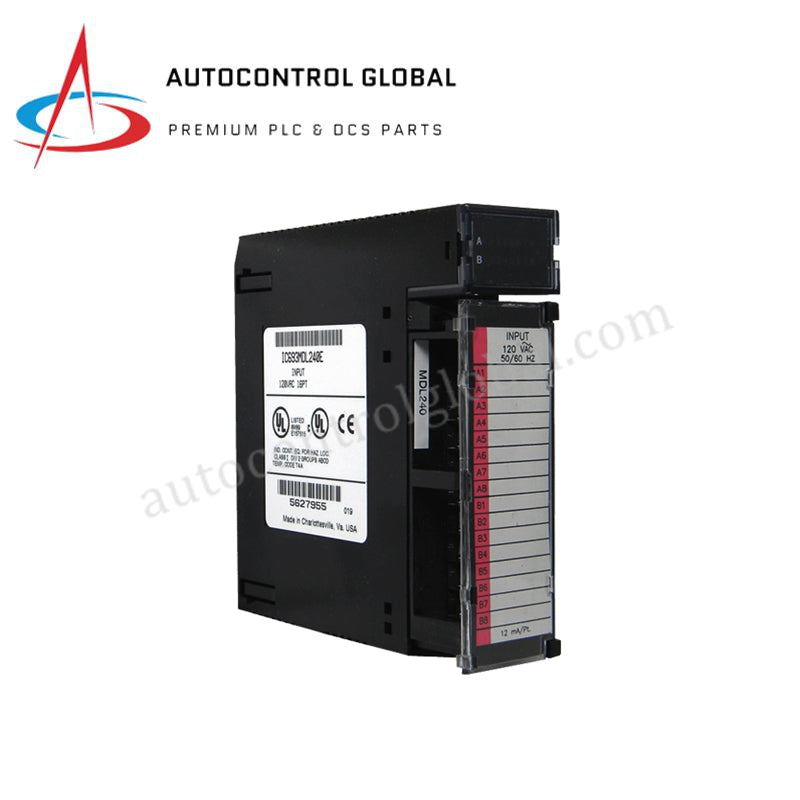

IC694MDL645 GE Fanuc PACSystems RX3i technický list a technický manuál
Manufacturer: GE Fanuc
-
Part Number: IC694MDL645-CA
Condition：New with Original Package
Product Type: Moduly digitálneho vstupu
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Diskrétny vstupný modul GE Fanuc IC694MDL645 pre PACSystems RX3i
Modul GE Fanuc IC694MDL645, tiež katalogizovaný ako IC694MDL645 diskrétny vstupný modul, funguje ako vyhradená hardvérová súčasť pre získavanie binárnych signálov v platformách PACSystems RX3i. Zostava prevádza elektrické stavy kontaktov na poľnej strane do diskrétnych logických registrov v rámci jednej izolovanej skupiny kanálových obvodov, ktoré sa priamo pripájajú k externým ovládacím spínačom, slučkám blízkosti alebo výstupom senzorov.
Hardvérové špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Model | IC694MDL645 |
| Značka | GE Fanuc / Emerson |
| Pôvod | Japonsko |
| Hmotnosť | Hmotnosť 0,17 kg (0,38 lbs) |
| Rozmery | Štandardný rozmer modulu RX3i |
| Prevádzková teplota | Prevádzková teplota 0 až 60 °C (32 až 140 °F) |
| Spotreba energie | Spotreba energie 80 mA z 5 V DC zbernice, 125 mA z 24 V DC napájania |
| Produktová rada | PACSystems RX3i |
| Vstupné body | 16 (nastavených v 1 izolovanej skupine) |
| Konfigurácia zapojenia | Pozitívna alebo negatívna logika (flexibilné Sink/Source) |
| Menovité vstupné napätie | Menovité vstupné napätie 24 V DC |
| Rozsah vstupného napätia | Rozsah vstupného napätia 0 až 30 V DC |
| Vstupný prúd | Menovitý vstupný prúd 7 mA pri 24 V DC |
| Napätie v stave zapnutia | 11,5 až 30 V DC |
| Napätie v stave vypnutia | 0 až 5 V DC |
| Prúd v stave zapnutia | Minimálny prúd v stave zapnutia 3,2 mA |
| Prúd v stave vypnutia | Maximálny prúd v stave vypnutia 1,1 mA |
| Čas odozvy zapnutia/vypnutia | Typicky 7 ms / maximálne 7 ms |
| Teplota skladovania | -40 až 85 °C (-40 až 185 °F) |
| Vlhkosť | 5 % až 95 %, nekondenzujúca |
Kompatibilita firmvéru flash a skenovanie logiky backplane
Modul IC694MDL645 mapuje svoju 16-bodovú vstupnú maticu cez paralelnú dátovú štruktúru zbernice RX3i backplane. Interné aktualizácie registrov sa vykonávajú synchronne s intervalom hardvérovej skenovacej jednotky CPU. Na zachovanie presnosti štrukturálnych dát a zabránenie úzkym miestam v rýchlosti komunikácie cez backplane musí riadiaca jednotka hostiteľskej skrinky vykonávať aktívnu konfiguráciu firmvéru, ktorá umožňuje vysokohustotné diskrétne stavové registre. Kompatibilita firmvéru flash v rámci procesorovej rady RX3i zabezpečuje, že prechody logických bitov sa presne filtrujú do pamäťových tabuliek v rámci 7 ms hardvérovej odozvy, čím sa udržiava deterministická synchronizácia medzi poľnými udalosťami a spracovaním aplikačného kódu.
Často kladené otázky
Q: Obmedzuje architektúra jedinej skupiny tohto modulu súčasné zapojenie pohlcovania a zdrojovania?
A: Áno. Pretože všetkých 16 vstupných bodov zdieľa jedinú spoločnú návratovú cestu v rámci fyzického bloku, celý modul musí byť vyhradený buď pre pozitívnu logiku (zdrojovanie zariadení v teréne), alebo pre negatívnu logiku (pohlcovanie zariadení v teréne). Miešanie konfigurácií pohlcovania a zdrojovania naprieč rôznymi kanálmi na tejto konkrétnej hardvérovej vrstve nie je podporované.
Q: Môže sa tento modul vymieňať za chodu (vloženie a vybratie pod napätím) vo vnútri univerzálnej zadnej dosky RX3i?
A: Nie. Platforma PACSystems RX3i obmedzuje výmenu za chodu na konkrétne moduly na určených typoch zadných dosiek. Aby sa predišlo prechodným javom na zbernici zadnej dosky, poškodeniu logických dát alebo fyzickému poškodeniu zlatých konektorov modulu, musí byť napájanie lokálneho segmentu stojana úplne izolované pred vložením alebo vybratím karty.
Pokyny pre inštaláciu v teréne
- Konfigurácia spoločného návratu: Zriaďte svorkové pripojenia na spoločný bod podľa zvolenej logickej orientácie. Pripojte spoločnú linku v teréne k svorkovnici a zabezpečte úplný utiahnutý moment, aby sa zvládla kolektívna prúdová cesta všetkých aktívnych kanálov.
- Oddelenie nízkonapäťových káblov: Vedenie diskrétnych signálov 24 V DC smerujte cez elektrické káblové kanály oddelené od káblov vysokovýkonnej trojfázovej AC distribúcie a výstupných potrubí meničov frekvencie, aby sa eliminovalo kapacitné a induktívne rušenie.
- Mechanické oddelenie svorkovnice: Vždy uvoľnite západku zostavy svorkovnice a vytiahnite konektor z puzdra modulu pred vykonaním úprav v teréne alebo pripojením vodičov s vysokým prierezom. Tento izolačný krok zabraňuje poškodeniu spájkovacích spojov na vnútorných obvodových doskách spôsobenému krútiacim momentom.
- Medzery pre tepelnú správu: Zarovnajte modul vertikálne vo vnútri slotu stojana RX3i. Zabezpečte, aby horné a dolné ventilačné cesty v priemyselnom kryte zostali neblokované, aby sa udržala miestna prevádzková teplota pod hranicou 60 °C.
